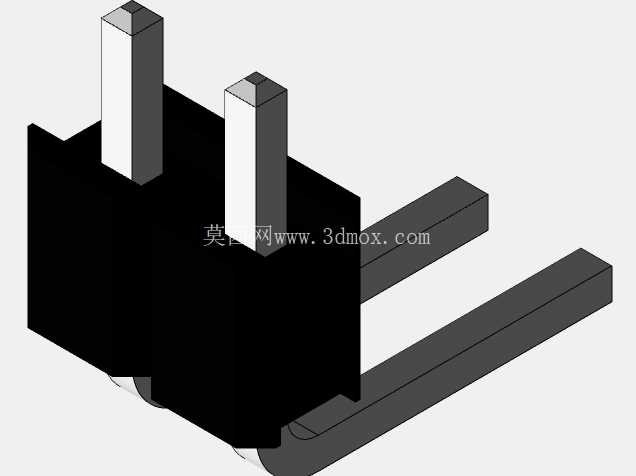

2.54mm间距L型公头Pines接插件结构

　　在电源类电子设备的内部布线场景里，板间垂直转接的信号与小电流传输一直是结构设计里容易被忽略但影响整机可靠性的环节，尤其是变压器周边的低压信号采样、辅助供电回路，经常需要在两块垂直排布的PCB之间完成连接，直插式排针往往会因为板间距限制无法使用，软排线又存在固定难度大、抗振动性能差的问题，这时候L型弯针结构的公头接插件就成了兼顾连接可靠性与空间利用率的优选方案。这款2.54mm间距的L型公头接插件，采用单排10Pin的针脚定义，额定通流能力为1A，完全覆盖变压器周边辅助回路的电流传输需求，不管是给主控板传输绕组采样信号，还是给周边传感模块提供低压供电，都能满足载流余量要求，不会出现针脚过热导致的接触电阻升高问题。

　　从结构设计的角度来看，这款接插件的L型弯折结构做了精准的尺寸控制，弯折处的圆角过渡避免了针脚内部应力集中，长期在温变环境下工作也不会出现针脚断裂的问题，插合端的公头针脚采用标准2.54mm间距设计，和市面上通用的母座排针、板端接插件完全兼容，不需要额外定制配套连接件，选型替换的成本很低。接插件的塑料基座采用耐高温的绝缘材质，在波峰焊或者回流焊的加工过程中不会出现基座变形、针脚移位的问题，基座上的定位凸台可以和PCB上的安装孔精准配合，焊接前不需要额外做治具固定，能有效提升SMT或者手工焊接的加工效率，减少虚焊、针脚歪斜的不良率。安装边界方面，这款接插件的直插段针脚长度适配常规1.6mm板厚的PCB，焊接后针脚露出板面的长度控制在安全范围内，不会和板面对侧的元器件发生干涉，L型弯折后的水平段延伸方向和板面平行，和垂直排布的对接板连接时，不需要额外预留走线弯折空间，两块垂直板之间的间距可以压缩到10mm以内，对于空间紧凑的小功率电源模块、嵌入式控制设备来说，能大幅提升内部空间的利用率。

　　实际应用中，这类接插件除了用在变压器周边的板间连接，也可以用在工业控制板卡的外接信号引出、小型传感模块的供电连接场景，1A的载流能力对于绝大多数信号传输、小功率供电场景都有足够的余量，针脚表面的镀层处理能提升抗氧化能力，长期在多尘、有一定湿度的工业环境下工作，也能保持稳定的接触电阻，不会出现信号中断、接触不良的故障。设计这款接插件的三维模型时，重点还原了针脚的弯折角度、基座的定位特征、插合面的导向倒角，不管是用来做整机结构的干涉检查，还是用来模拟接插件焊接后的装配空间，都能提供精准的尺寸参考，结构设计人员在做PCB布局、整机内部堆叠的时候，可以直接调用这个模型完成空间校验，避免后期打样后出现接插件和周边结构件干涉、插合空间不足的问题。

　　和直排公头接插件相比，L型结构的接插件在垂直板连接场景下，不需要在对接板上预留直插针的穿透空间，对接板的背面可以布置更多的贴片元器件，进一步提升PCB的板面利用率，同时弯针结构的插合方向和板面平行，设备受到振动冲击的时候，接插件的受力方向和插合方向垂直，不容易出现松脱的问题，连接可靠性比直插式连接更高。在做变压器相关的电源模块设计时，很多工程师容易忽略接插件的选型对整体结构尺寸的影响，往往在PCB绘制完成后才发现直插接插件会和外壳或者周边元器件发生干涉，不得不重新改板，提前在三维装配环境里导入精准的接插件模型，就能在设计初期完成空间校核，减少不必要的改板迭代，缩短产品的开发周期。这款接插件的尺寸公差控制严格，针脚的位置度偏差在0.1mm以内，和标准母座对插时不会出现插针错位、插合力过大的问题，基座的外形尺寸也做了统一的标准化设计，同Pin数的不同品牌接插件可以实现互换，后期生产的时候不会出现单一供应商断供导致的生产停滞问题。
