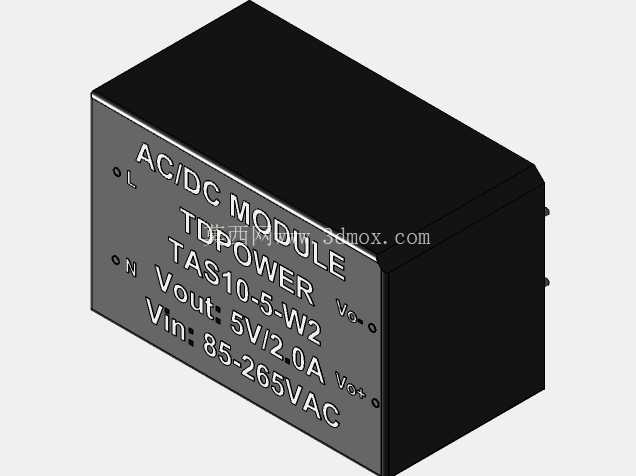

TAS10-5-W2插装式AC-DC电源模块结构

项目分类:变压器/电感器 发布时间:2025-01-13 ID:899289
  • TAS10-5-W2插装式AC-DC电源模块结构

  在工业控制板卡、小型物联网终端、低压传感设备的供电回路设计中,这类小功率插装式AC-DC模块是板级供电的核心选型部件,建模时首先要还原的就是其直插安装的引脚布局,这直接决定了PCB Layout阶段的焊盘排布、板边预留空间是否合理。不同于贴片式电源模块需要考虑回流焊的炉温曲线适配,这类插装式模块的引脚为直出硬引脚,建模时严格还原引脚的伸出长度、引脚间距、引脚直径参数,能让结构工程师在做PCB装配干涉检查时,提前规避引脚与板上其他高元件件的碰撞问题,也能准确核算引脚焊接后的透锡长度是否满足板厚要求。

  从实际应用场景来看,这类10W功率等级的模块,常被用在工业现场的小型信号采集终端、楼宇自控的传感节点、小型工控辅助供电回路中,输入侧兼容85-265VAC的宽电压范围,意味着它可以直接适配全球不同地区的市电输入标准,不需要额外增加前端调压电路,这也是这类集成模块在出口类设备中被大量选用的核心原因。建模时还原模块本体的丝印标识,包括输入输出引脚的极性标注、参数标识位置,能让后续做整机线束装配指导时,直接引用模型视角做接线示意,减少生产端的接线错误率。

  外形设计上,模块采用全封闭塑壳封装,黑色壳体的棱角做了微小的倒角处理,建模时不能简单做直角方块处理,要还原壳体的拔模斜度——这类灌封模块的壳体都是注塑成型,侧壁存在1°左右的拔模角度,虽然数值很小,但在做高密度板卡堆叠时,这个斜度会影响模块与相邻元件的最小安全间隙,尤其是在做灌胶密封的整机结构中,壳体斜度会直接影响灌胶流道的间隙设计。模块顶面的丝印区域做了微凹处理,用来印刷型号、参数、认证标识,建模时还原这个微凹特征,能让渲染后的模型更贴近实物质感,也能在做产品外观专利申报时提供准确的结构参考。

  安装边界方面,这类模块不需要额外的固定支架,完全依靠引脚焊接固定在PCB上,建模时需要准确核算模块本体距离PCB板面的安装高度:模块底部有一圈微小的凸台,焊接后凸台会贴合PCB板面,这个高度决定了模块下方是否可以走线、是否可以布置表贴元件,很多新手工程师在选型时容易忽略这个高度,导致板下表贴元件与模块壳体发生顶碰,返工调整PCB布局。另外模块的输出为5V2A,额定功率10W,工作时的发热集中在模块内部的功率器件区域,建模时还原壳体的壁厚参数,能帮助热设计工程师仿真核算壳体表面的温升情况,判断是否需要在模块周边预留散热空间,是否需要增加辅助散热措施。

  从设计思路来看,这类模块的集成度极高,内部已经集成了EMI滤波、整流、变压、稳压、输出保护全部电路,外部只需要在输入输出端搭配简单的滤波电容即可工作,建模时不需要还原内部电路结构,但要准确还原外部的所有接口、标识、外形特征,因为结构工程师在选型阶段,只需要外部尺寸准确就能完成整机的结构布局,不需要关注内部电路细节。另外模块符合ROHS认证要求,建模时还原壳体的材质质感,能在做整机环保合规校验时,直观区分不同材质部件的分布,方便后续做BOM的材质统计。

  在做三维装配时,还要考虑模块的插件作业空间:模块本体宽度较小,插件时不需要太大的操作空间,但要注意模块两侧与相邻电解电容、接插件的间隙,至少预留2mm以上的操作空间,方便波峰焊后做引脚修剪、焊点检修作业。很多设计人员在布局时把模块贴紧其他元件布置,导致生产时插件工装无法对位,检修时烙铁头无法靠近焊点,反而增加了生产维护成本。这个模型在建模时严格按照实物尺寸还原所有外部特征,就是为了让工程师在布局阶段就能提前发现这些干涉问题,减少打样后的修改次数。
