块式集成液压电磁换向控制阀结构

　　这款块式集成结构的电磁控制阀，是液压传动系统里负责油路通断与流向切换的核心执行元件，在各类需要自动化动作切换的工业液压回路中应用广泛，从中小型液压站的执行元件控制，到机床工装的夹紧回路切换、自动化生产线的液压工位动作控制，都能见到这类集成阀块结构的身影。不同于管式连接的分散阀件，这种块式集成的设计把电磁阀的安装流道直接加工在阀块本体内部，省去了大量外接管路与管接头，既减少了管路沿程压力损失，也降低了接头渗漏油的风险，在紧凑安装空间的液压系统里优势格外明显。

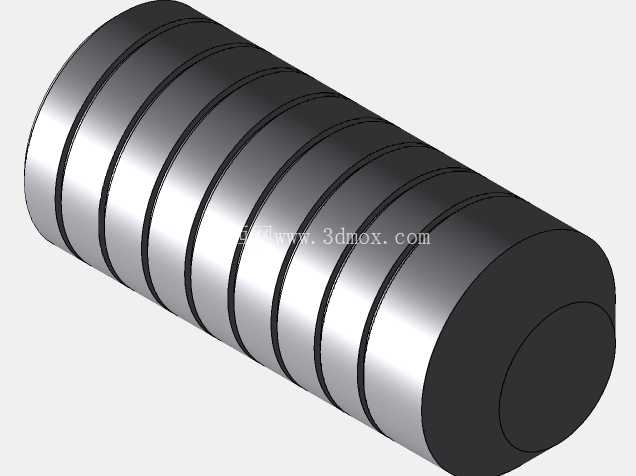

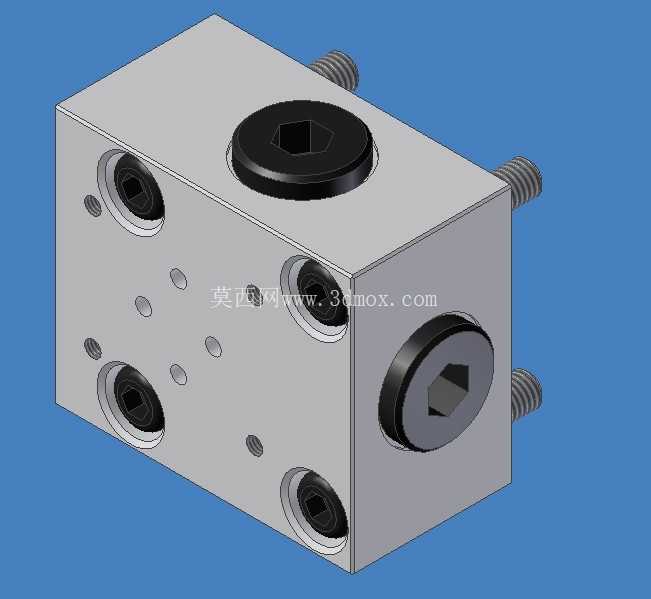

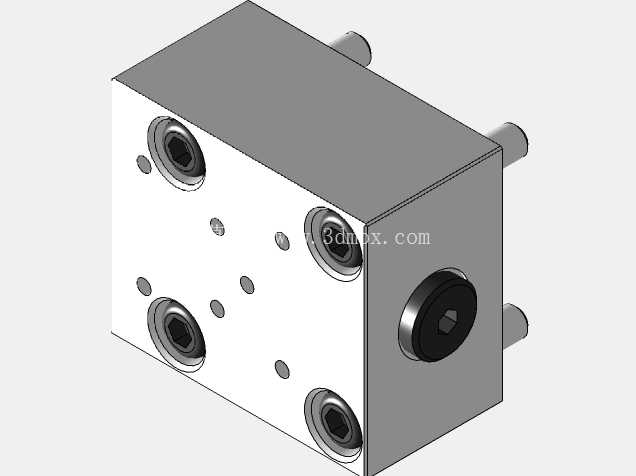

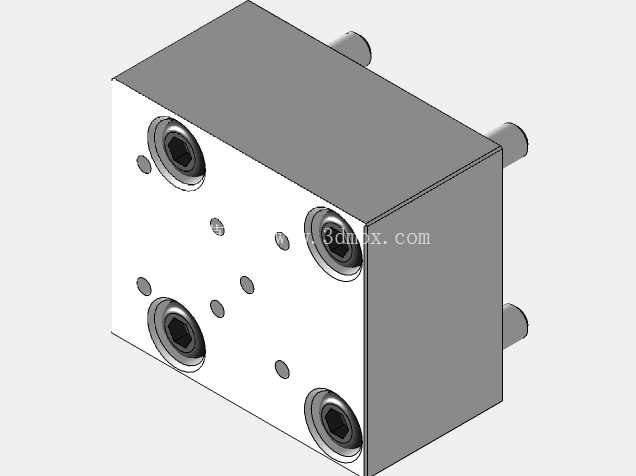

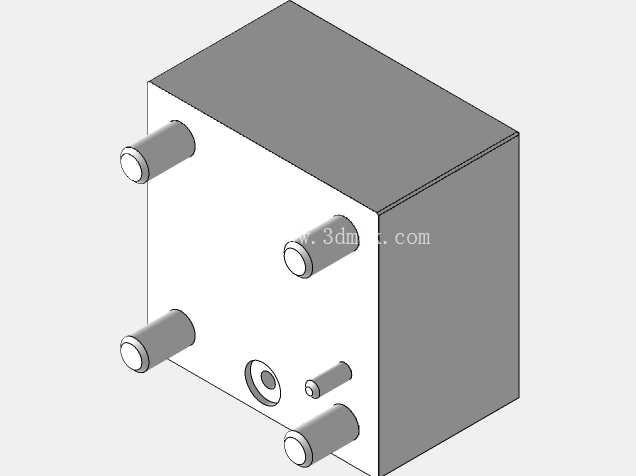

　　从实际功能特性来看，该阀块本体采用方形六面结构设计，多个安装面预留了标准的油口连接位，顶面与侧面的内六角螺塞位置，对应内部流道的工艺孔封堵，加工时先在阀块实体上钻出连通各油口的内部流道，加工完成后用密封螺塞封堵工艺孔，保证内部油路的密封性。侧面伸出的外螺纹接头是外接执行元件或者压力管路的连接端，螺纹规格匹配常规液压管路的连接标准，安装时不需要额外加工过渡接头，能直接和对应通径的液压油管对接。阀块表面的多个沉孔是电磁阀安装定位孔，孔位公差严格匹配电磁阀的安装尺寸，安装时只要把电磁阀的定位销对准孔位，拧紧固定螺栓就能保证阀芯和内部流道的对中精度，避免出现阀芯卡滞或者内泄超标的问题。

　　设计这类集成阀块的时候，首先要梳理清楚对应液压回路的油路逻辑，明确进油口、回油口、工作油口的连通关系，在有限的阀块实体空间内排布流道走向，既要保证流道通径满足流量要求，避免通流面积不足造成的压力损失过大，也要避开不同压力等级的流道之间出现壁厚不足的问题，防止高压工况下出现流道击穿渗漏。阀块的外形尺寸充分考虑了安装边界，方形结构的各个棱边做了轻微倒角处理，既避免安装时锐边划伤操作人员，也不会因为倒角过大占用额外安装空间。安装面上的固定孔位按照标准安装间距设计，不管是直接安装在液压站的阀组安装板上，还是和其他集成阀块叠装，都能保证孔位对齐，不需要现场二次配钻。

　　从实际使用的角度看，这种集成式电磁阀块的维护便利性也优于分散管式连接的阀组，出现故障时不需要拆卸大量外接管路，只要松开对应电磁阀的固定螺栓就能更换阀芯或者整个电磁阀组件，大幅缩短设备停机维护的时间。阀块表面的多个小孔是泄漏油孔或者测压点预留位，日常调试时可以在这些位置安装测压接头，直接检测对应油路的工作压力，不需要额外在管路上加装测压点，给系统调试和故障排查提供了便利。内部流道的转角位置做了平滑过渡处理，减少液压油在流道内的湍流损失，降低系统发热，长时间连续工作时也能保证油温稳定在合理区间。

　　在结构细节上，各个油口的密封面都做了精加工处理，表面粗糙度满足密封件的压缩要求，安装O型密封圈后能承受额定工作压力下的密封要求，不会出现渗漏问题。伸出的连接螺纹采用公制标准液压螺纹，和常规液压管路的螺母规格完全匹配，现场安装时不需要准备特殊规格的工具，普通液压扳手就能完成紧固作业。阀块本体的材质选用致密的液压阀块专用钢材，加工完成后经过表面防锈处理，在常规工业车间环境下长时间使用也不会出现锈蚀剥落的问题，能适应液压站内部的油液浸泡环境。
