小型内螺纹手动迷你调节阀结构设计

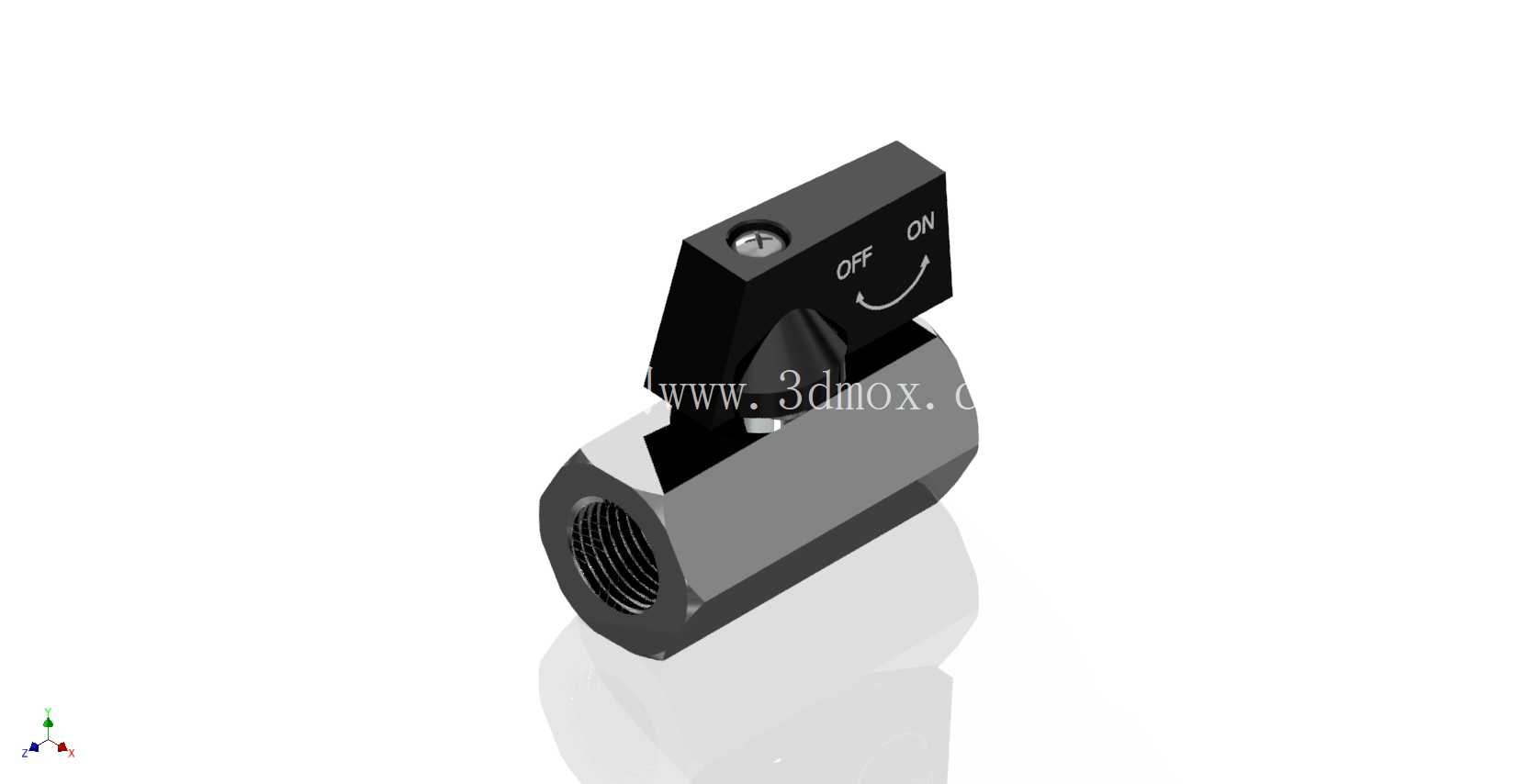

　　这款小型手动调节阀，主要面向小通径直连管路的流体通断与流量微调场景，常见于实验室气路搭建、小型气动设备支路控制、紧凑型液压回路的旁通调节、家用净水设备的支路控水，还有小型化工试验装置的流体通断控制场景，这类场景普遍要求阀件占用安装空间小，操作力矩轻，不需要额外加装执行机构，靠手动就能快速完成开关动作，同时能在全开全关之间做小范围的流量调节。从结构设计来看，整体采用一体式锻造阀体结构，阀体两端为标准内螺纹接口，可直接和同规格的外螺纹管路接头旋合连接，不需要额外加装转接法兰，安装时仅需在螺纹处缠绕密封生料带或者加装对应规格的O型密封圈，就能满足低压工况下的密封要求，安装边界紧凑，轴向安装长度比同通径的球阀缩短近三分之一，径向占用空间也控制在极小范围内，适合在排布密集的管路支路中安装，不会和相邻的管路、阀件产生安装干涉。

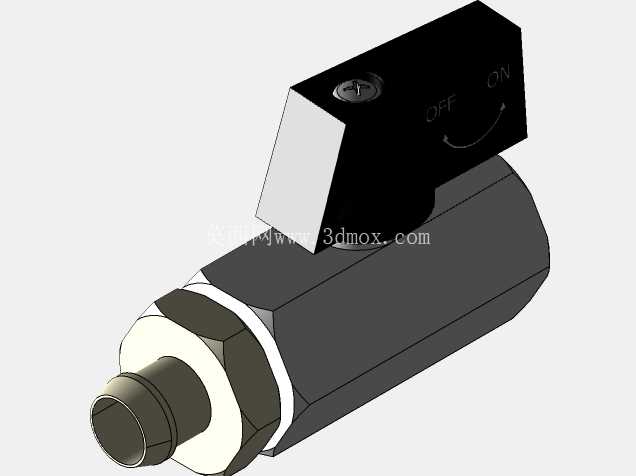

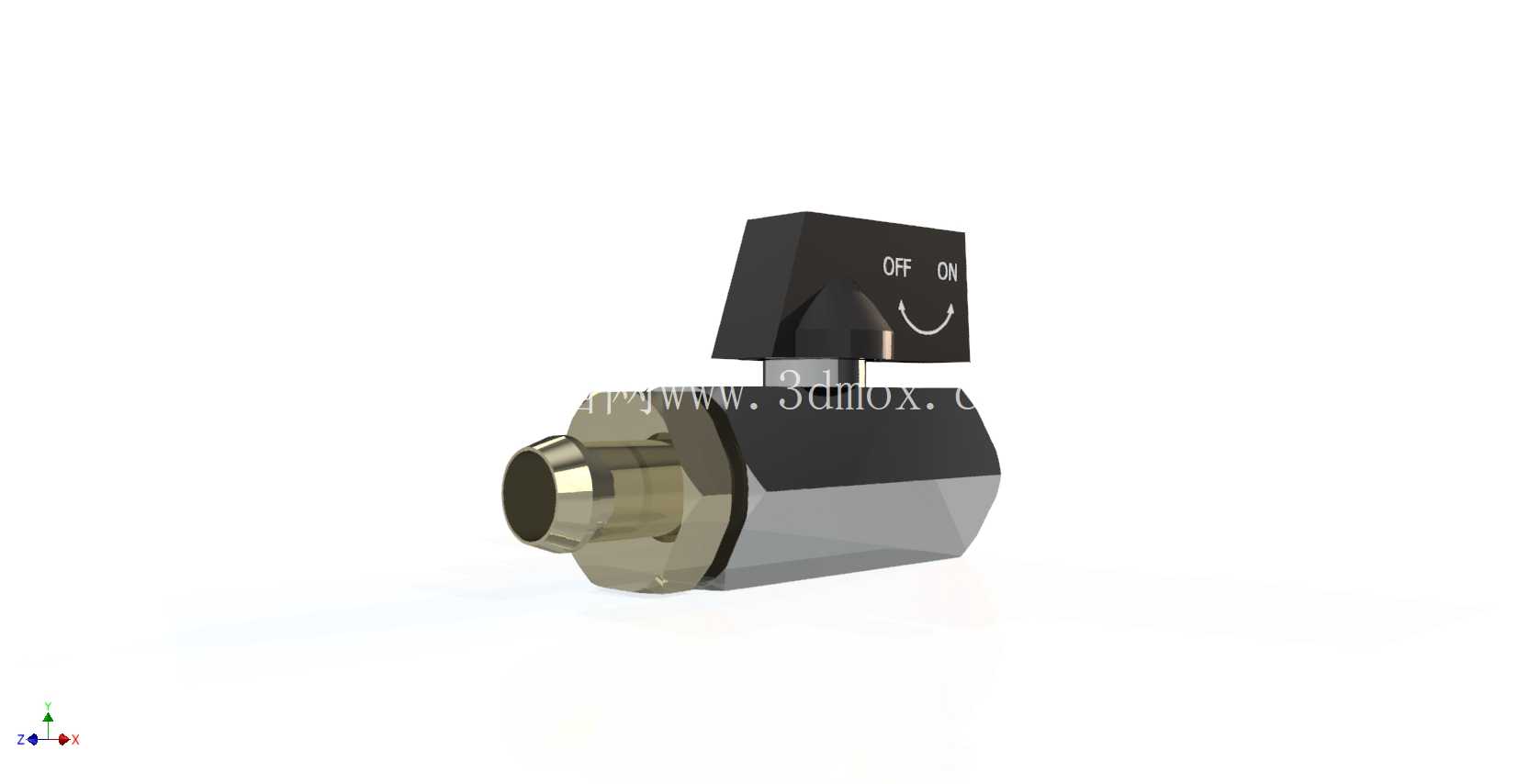

　　阀的操作部分采用拨杆式手柄，手柄上直接模压ON/OFF标识与开关方向箭头，操作人员不需要额外查看说明书，仅凭目视就能判断当前阀的开关状态，拨动手柄的转动角度为90度，从全关到全开仅需四分之一圈操作，相比多圈旋转的截止阀，操作效率更高，适合需要快速通断流体的工况。手柄和阀芯之间采用扁位配合传递扭矩，阀芯顶部设置有密封压盖，通过顶部的十字槽螺钉压紧密封填料，既可以避免阀杆位置出现流体泄漏，也能在长期使用出现填料磨损时，通过拧紧螺钉重新压紧填料，延长阀件的整体使用寿命，不需要整体更换阀件。

　　设计阶段针对材料利用率做了优化，阀体采用棒料直接机加工成型，加工过程中材料去除率控制在较低水平，整体加工工序少，仅需车削两端内螺纹、铣削阀芯安装腔、钻削流体通道、装配阀芯与手柄几个核心工序，适合小批量量产加工。阀芯采用圆柱形密封结构，密封面经过精磨处理，全关状态下可以满足低压气体、液体的零泄漏要求，在调节区间内，阀芯的过流截面随手柄转动角度线性变化，操作人员可以根据管路下游的流量需求，将手柄停在0到90度之间的任意位置，实现小流量的精准调节，相比普通只能做通断控制的迷你球阀，多了流量微调的功能，适配更多需要精细控制流量的小型管路场景。

　　安装时需要注意，该阀的适用介质为常温清水、压缩空气、无腐蚀性的低压流体，工作压力不超过1.0MPa，不适用于高温蒸汽、强腐蚀性流体的管路控制；安装时要保证管路内的流体流向和阀体上的标识方向一致，避免反向承压导致密封失效；手柄的操作空间需要预留至少15mm的转动余量，避免手柄转动时和周边部件磕碰，影响开关操作。从建模细节来看，模型还原了阀件的所有装配细节，包括阀体的内螺纹牙型、手柄的防滑纹理、顶部紧固螺钉的槽型、密封压盖的配合间隙，在做管路装配仿真时，可以直接导入模型做干涉检查，也可以基于该模型做安装板的开孔设计、管路排布的空间校核，不需要再重新测绘阀件的外形尺寸，能大幅缩短小型流体设备的设计周期。
