JBL壁挂音箱专用U型安装固定支架

　　这款U型钣金支架是专为商用壁挂扬声器设计的安装承载构件，主要适配中小型定阻/定压壁挂音箱的墙面固定场景，常见于连锁门店背景音乐系统、会议室扩声系统、校园公共广播、餐饮场所音频布设等工程领域，解决音箱直接壁挂时角度不可调、安装对位难、承重不足的实际问题。

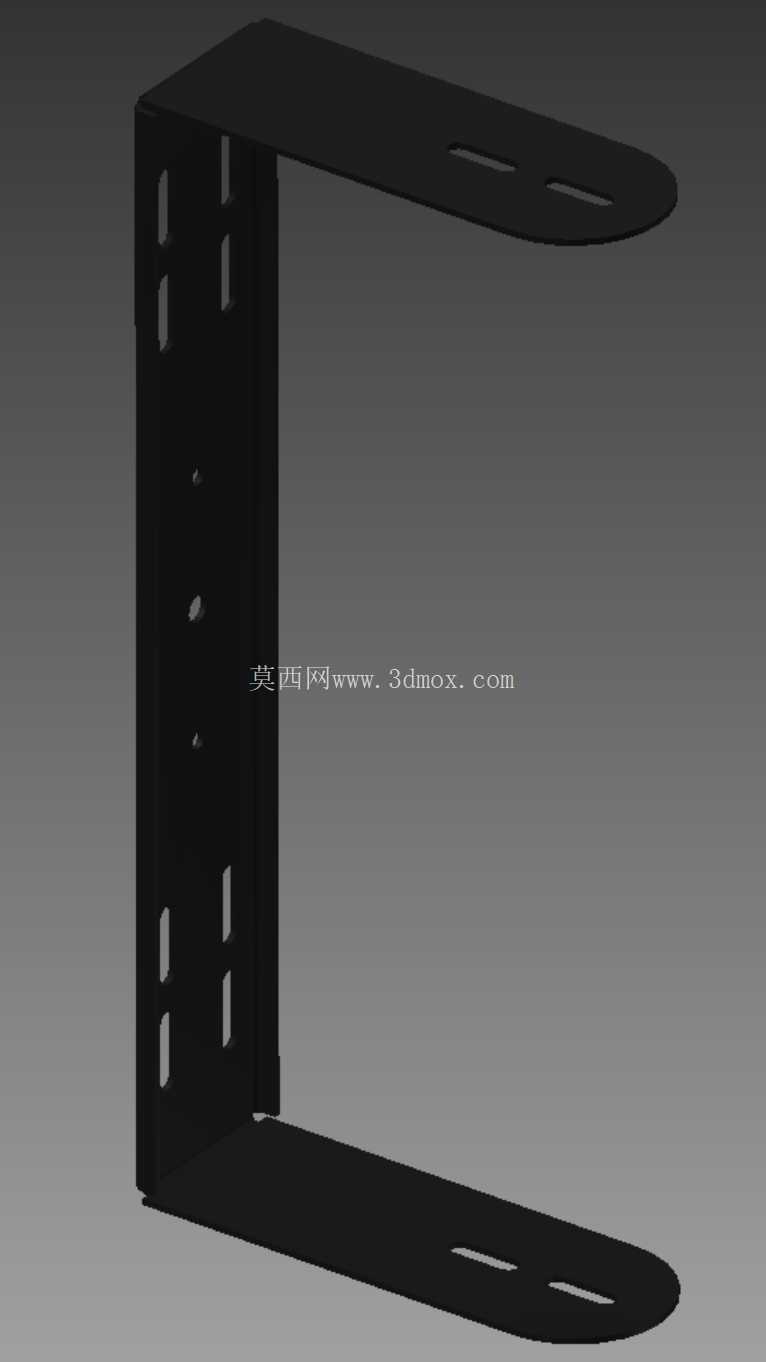

　　从结构设计逻辑来看，整体采用一体化折弯成型的U型框架结构，没有额外的拼接焊缝，依靠钣金冷弯工艺形成连续的受力结构，垂直安装边与上下两个水平承托边为整体裁切折弯，避免了拼接结构带来的应力集中问题，长期承重下不会出现连接位松动变形的情况。垂直安装边预留了多组不同孔距的长圆孔与圆孔组合，长圆孔主要用于安装时的上下位置微调，抵消墙面打孔时的位置误差，降低现场安装的对位难度，圆孔则用于最终的锁紧固定，保证安装后支架不会出现滑移。上下两个水平承托边采用对称式设计，每个承托边都预留了两个长圆形安装孔，用于和音箱背部的安装螺柱对位锁紧，长圆孔的长度覆盖了对应型号音箱的安装孔距公差范围，即使音箱背部螺柱存在小幅的位置偏差，也能顺利完成装配，不需要现场对支架进行二次扩孔加工。承托边的末端做了圆弧收边处理，没有尖锐的裁切棱角，一方面避免安装过程中划伤施工人员，另一方面也不会突出音箱轮廓影响整体外观效果。

　　从安装边界与尺寸适配来看，支架的垂直边高度完全匹配对应型号音箱的背部安装区域高度，上下承托边的伸出长度刚好覆盖音箱背部的安装面深度，不会出现承托不足导致音箱前倾的问题，也不会因为伸出过长遮挡音箱的接线端口。安装时垂直边紧贴墙面，通过膨胀螺栓与墙体固定，墙体适配范围覆盖常见的混凝土墙、实心砖墙、轻钢龙骨石膏板墙（需搭配专用石膏板膨胀件），单支架的承重冗余按照音箱额定重量的3倍设计，即使在长期震动的扩声场景下，也不会出现支架变形、固定件松脱的问题。

　　在实际工程应用中，这类支架的设计充分考虑了现场施工的容错性，多组可调孔位的设计让施工人员不需要在打孔阶段就做到毫米级的精准定位，大幅提升现场安装效率，同时一体化的钣金结构减少了零散配件的数量，安装时只需要完成墙面固定、音箱锁紧两个步骤即可，不需要额外组装支架构件。支架表面采用黑色哑光喷塑处理，和常见的黑色专业音箱外观保持一致，安装后不会因为支架颜色突兀影响整体装修效果，喷塑层同时具备防锈、防刮的特性，在潮湿的餐饮场所、半户外的走廊场景下使用，也不会轻易出现涂层脱落、基材生锈的问题。

　　从结构受力角度分析，U型结构的上下承托边将音箱的重量均匀传递到垂直安装边的整个墙面贴合面上，不会出现单点受力过大的情况，相比单臂L型支架，这种双侧承托的U型结构抗扭转性能更强，即使音箱在大音量工作时产生持续的微震动，支架也能保持稳定，不会因为长期交变受力出现金属疲劳断裂的问题。垂直边上的孔位排布避开了折弯处的应力集中区域，所有固定孔都设置在受力平缓的平面区域，避免打孔位置破坏折弯处的结构强度。
