3.5毫米斜角音频插头结构设计

　　日常做音频类设备结构设计时，这类3.5毫米斜角插头的建模细节往往最考验对实际使用场景的把控，很多新手建模时只做直头结构，忽略了斜角出线在实际装机、使用中的优势。先从应用场景说起，这类斜角插头最常出现在电声乐器、便携音频设备、车载音频接口、台式机前置音频面板的配套插接线缆上，直头插头在设备贴墙放置、乐器演奏时线材弯折角度过大的场景下，很容易出现插头根部线材反复弯折断裂、插头被外力磕碰松脱的问题，斜角出线的结构刚好能把线材的出线方向从垂直于安装面改成平行于安装面，大幅降低线材弯折应力，同时缩小插头外凸的空间尺寸，避免设备摆放时插头被挤压。

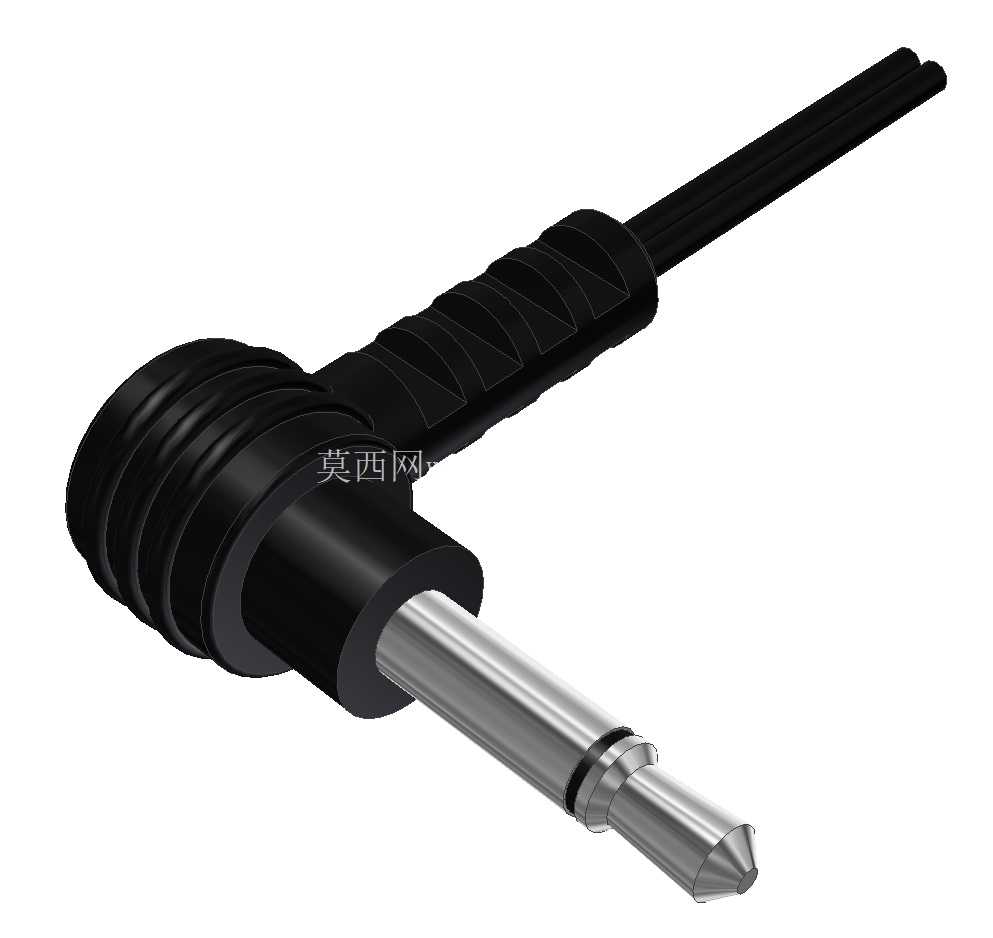

　　从功能特性上拆解，这个插头的金属插芯部分遵循标准3.5毫米音频接口的尺寸规范，插芯的分段绝缘环对应单声道或者双声道的信号通路，插芯头部的圆弧导向结构是为了插接时能顺利对准插孔内的弹片，避免硬插刮伤插孔内部的接触镀层；插芯根部的限位台阶是插接到位的硬限位，保证插芯插入深度刚好匹配插孔内部的接触弹片位置，不会出现插不到位信号断连、插过深顶坏插孔内部结构的问题。尾部的黑色护套部分做了多段环形的防滑槽，一方面是插拔时手指捏持能增加摩擦力，不用刻意找发力点就能顺利插拔，另一方面环形槽的结构也能提升护套本身的结构强度，减少护套受外力时的形变量。护套靠近出线端的斜向防滑纹理，是针对斜角出线的应力做的分散设计，线材从斜向引出时，弯折应力会顺着纹理的凹槽逐步释放，不会集中在护套和线材的衔接位置，很多廉价插头用久了根部线材破皮断芯，就是没有做这个应力分散的结构，把所有弯折力都集中在了线材和硬护套的衔接截面上。

　　建模时的设计思路要完全贴合实际生产的工艺逻辑，金属插芯部分要和标准插孔做干涉检查，插芯的外径公差要控制在合理范围，过粗会导致插接过紧、长期使用磨损插孔弹片，过细则会出现接触不良、信号传输有杂音的问题；插芯表面的镀层厚度不用在模型里体现，但要在结构备注里标注接触部分的镀层要求，避免长期使用氧化导致接触电阻变大。护套部分的斜角角度不是随便定的，要结合常见设备的安装空间来定，角度太小起不到降低外凸尺寸的作用，角度太大则会导致线材出线时和设备外壳产生干涉，甚至插不到位；护套内部的插芯固定槽要和金属插芯的尾部定位结构完全贴合，避免插芯在护套内出现转动、轴向窜动的问题，很多劣质插头用久了插芯转位，就是内部固定结构没有做定位卡槽，仅靠胶水固定，长期受插拔扭力就会错位。

　　再说到安装边界的尺寸控制，这类插头的整体外轮廓尺寸要匹配常见的设备面板开孔周边空间，斜角出线后，插头在设备面板外侧的垂直突出高度要比直头插头低60%左右，才能满足贴墙摆放、设备堆叠场景下的空间要求；插芯的有效插入长度要严格符合通用3.5毫米音频接口的规范，保证和不同厂商生产的插孔都能可靠配合。护套尾部的出线孔直径要匹配常用的音频线线径，出线孔位置要做圆角过渡，避免硬边割伤线材外被。另外，插芯和护套的配合部分要做防呆结构，保证插芯的信号极位和护套的出线方向对应，不会出现组装时极位装反、左右声道错位的问题。

　　实际做结构验证的时候，还要模拟插拔过程中的受力情况，斜角结构的插头在插拔时的受力方向和直头不同，直头的插拔力是沿插芯轴向的，斜角插头的插拔力会有一个垂直于轴向的分力，所以插芯根部和护套的结合位置要做加强筋结构，避免长期插拔后护套开裂、插芯歪斜。还有护套表面的防滑纹理深度不能太深，不然容易积灰，也不能太浅起不到防滑作用，纹理的走向要顺着手指捏持的方向，插拔时的手感才会顺畅。很多人做这类接插件建模时只做外观，忽略内部的结构细节，比如插芯尾部的焊线槽、护套内部的走线空腔、线材固定的压线结构，这些细节虽然在外观渲染图里看不到，但却是实际生产组装时必须要有的结构，没有这些结构，模型就只是个外观样件，没法直接用于开模生产或者组装验证。
