多工位螺栓式接线端子排结构设计

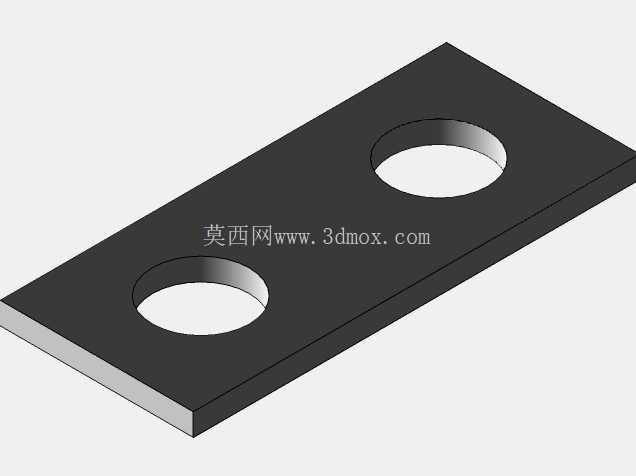

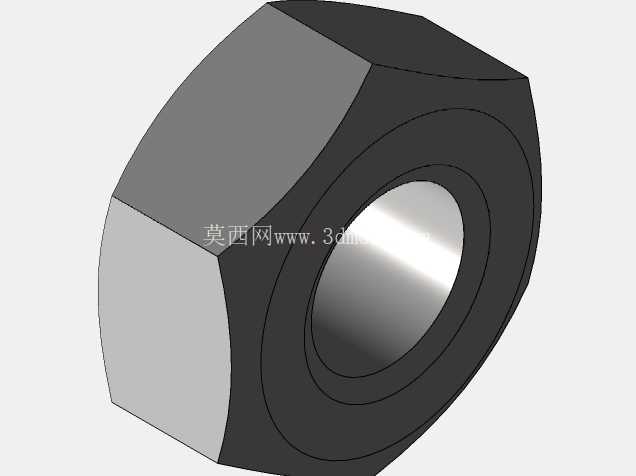

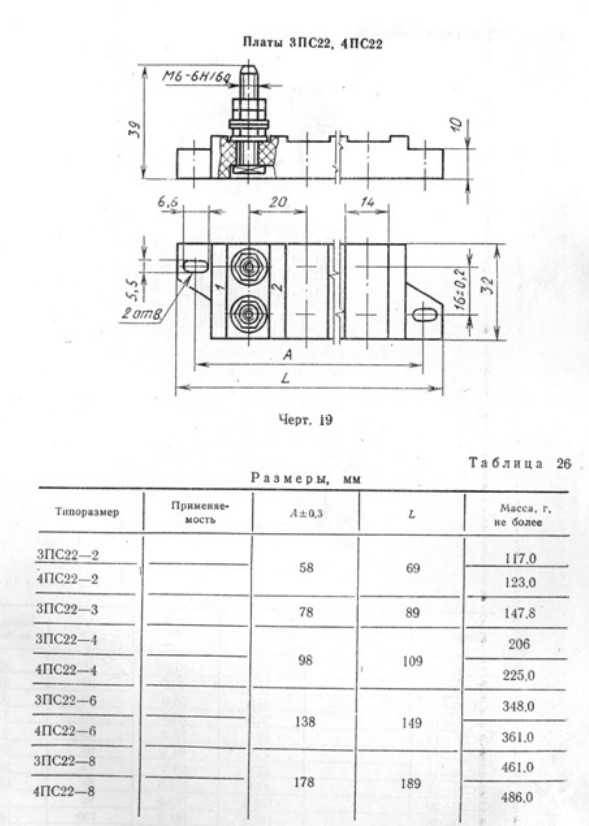

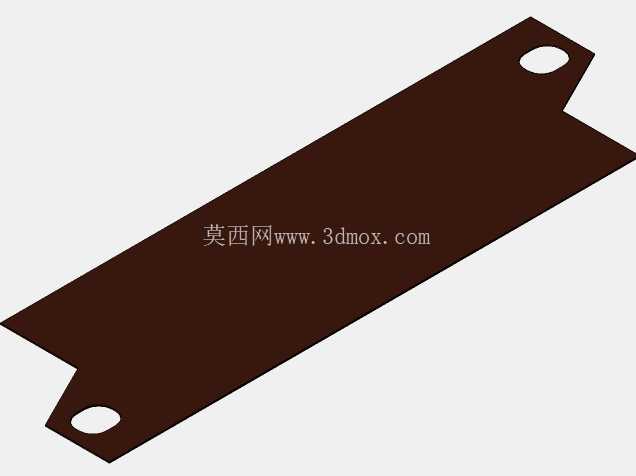

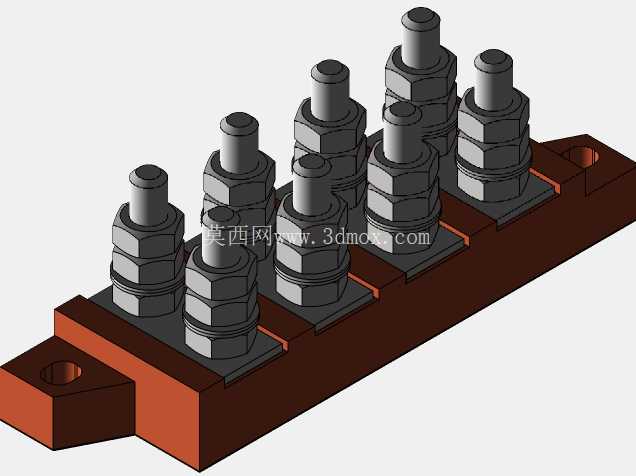

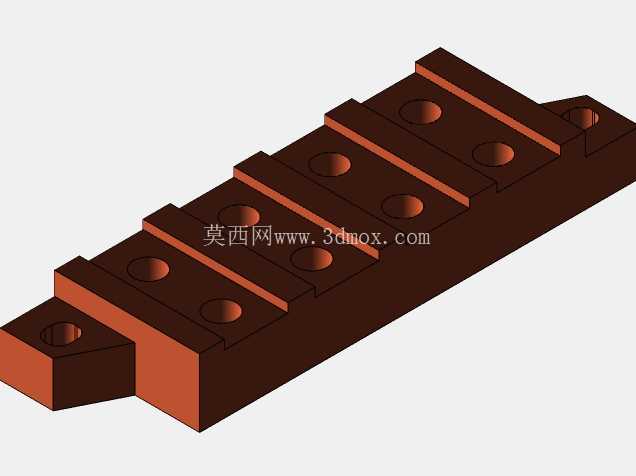

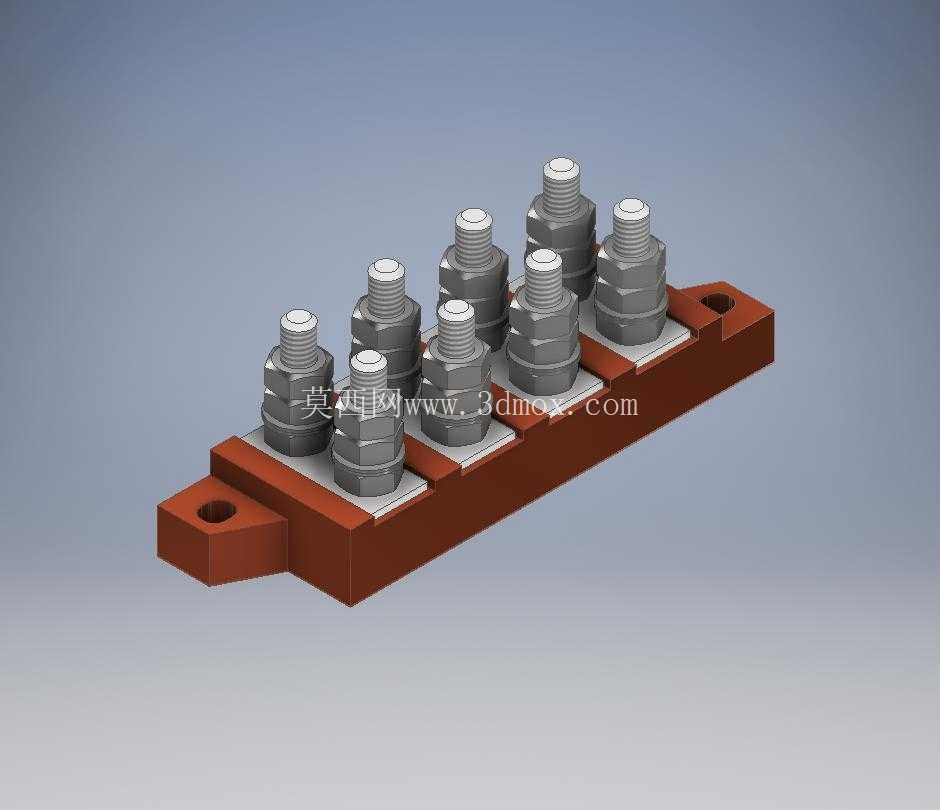

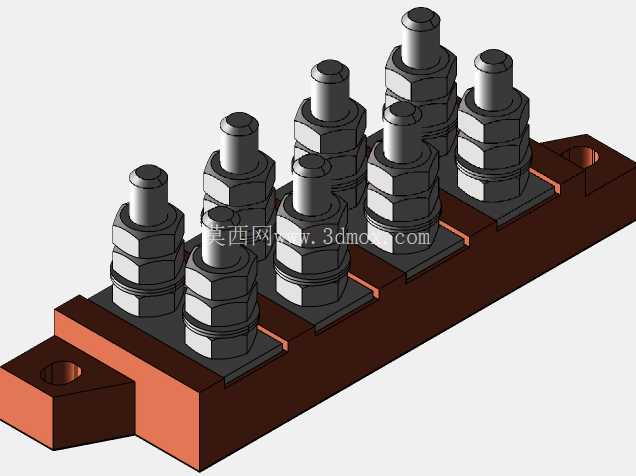

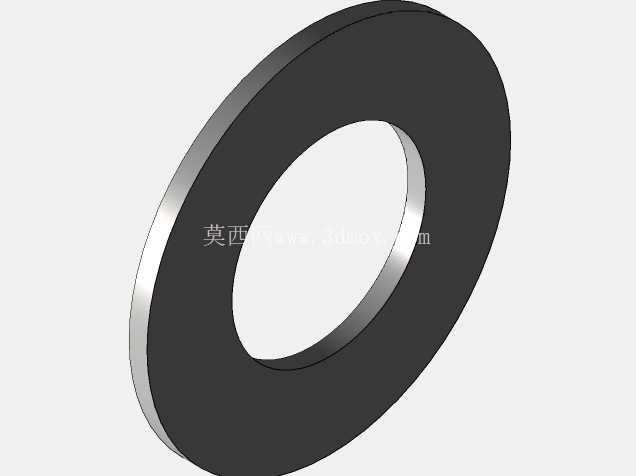

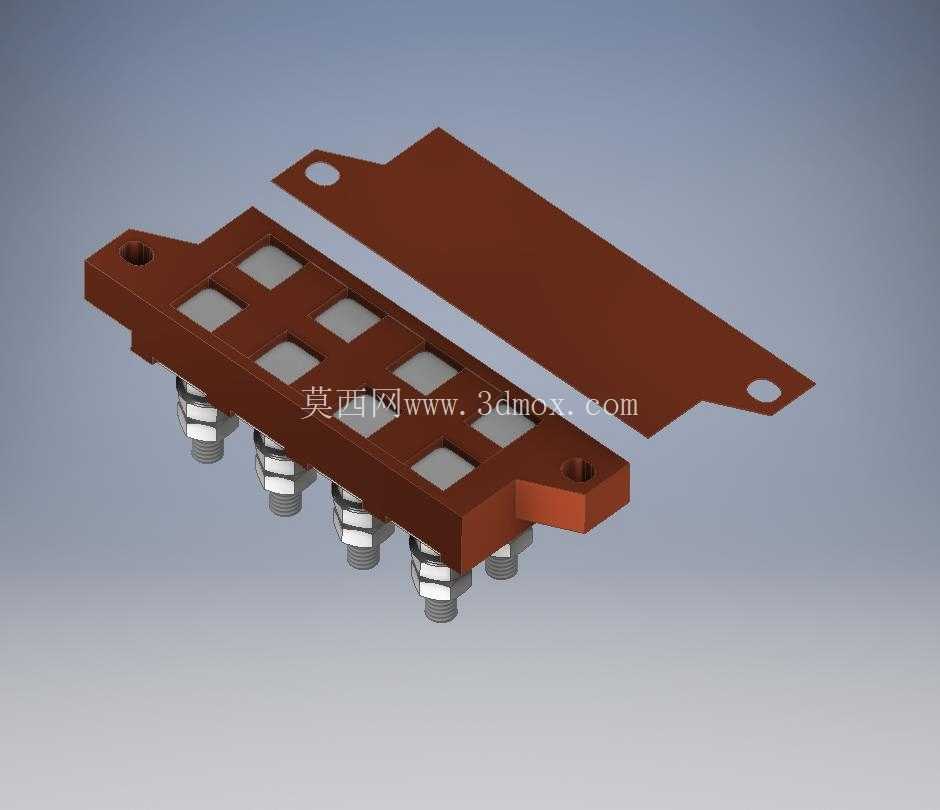

　　这类螺栓式接线端子排，是电气柜、电源设备、配电回路里最常用的分线连接件，日常做设备电气布线时，经常会用到这类结构来实现多回路导线的可靠压接与分线，相比插拔式端子，螺栓压接的结构抗振动性能更好，在工业设备、户外电源装置、重型机电设备的布线场景里适配性更强，不会因为设备长期运行的振动出现接线松脱、接触电阻过大的问题。从结构设计来看，这款端子排采用一体化酚醛树脂底座，底座两端预留了带安装孔的固定耳，安装时可以直接通过螺栓穿过固定耳，将整个端子排固定在设备的安装梁或者绝缘安装板上，固定耳的开孔尺寸适配常规的M4/M5安装螺栓，安装孔中心距经过标准化设计，能够匹配市面上多数通用接线端子的安装位，替换旧件时不需要重新打孔调整安装位置，降低现场改造的工作量。底座上的每个接线位都设置了独立的绝缘隔槽，相邻接线柱之间通过绝缘筋条隔开，避免不同回路的导线裸露部分意外搭接造成短路，隔槽的高度刚好覆盖接线柱的下半部分，既能够保证绝缘距离，又不会影响接线时螺栓的操作空间，拧动压线螺栓时工具不会被绝缘结构干涉。每个接线位的导电部分采用铜质镀镍处理，既保证导电性能，又能避免长期使用出现氧化锈蚀，上方的螺栓采用六角头加防滑垫圈的结构，压线时可以通过垫圈增大与导线端头的接触面积，压接更牢固，即使是多股软导线，压接后也不会出现散丝、接触不良的情况。

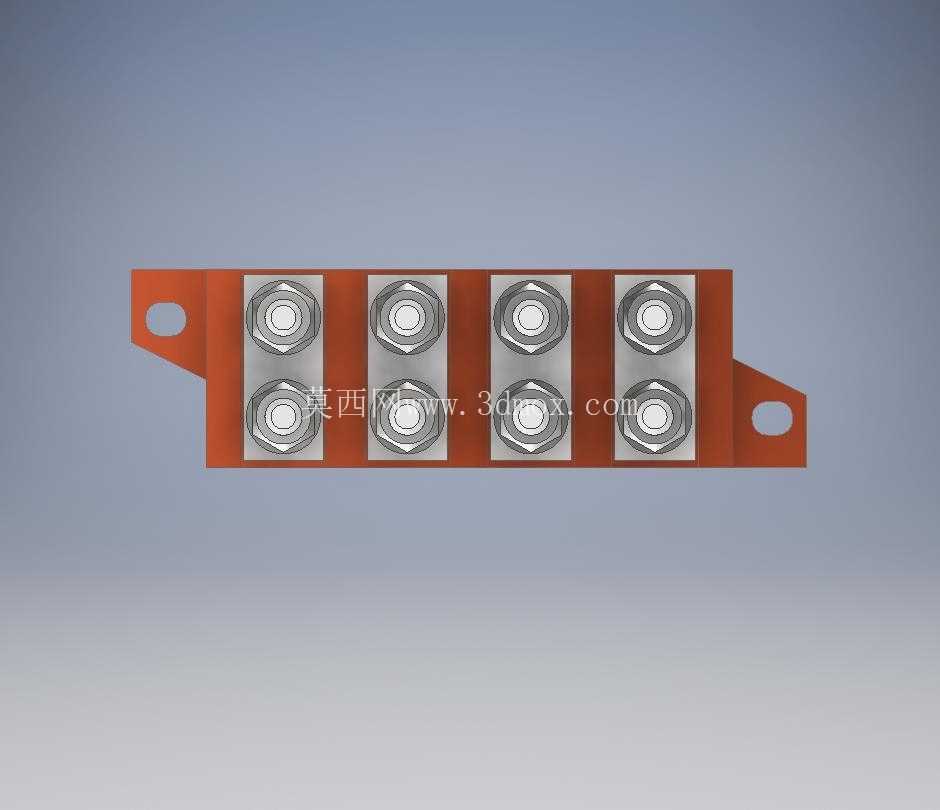

　　设计时特意将8个接线位分成两排错位排布，相比单排直列的端子排，相同接线位数下整体长度更短，能够节省柜内的安装空间，错位的布局也让每个接线位的操作空间更充足，相邻端子接线时不会互相干扰，现场布线时不用刻意错开导线的弯曲半径，接线效率更高。底座的绝缘材料选用耐温等级较高的热固性塑料，能够承受长期通电的温升，即使在额定电流下长期工作，底座也不会出现软化、变形的问题，表面的爬电距离符合低压电气设备的安全规范，不同电位的导电部分之间的爬电距离满足AC380V回路的绝缘要求，在潮湿、多粉尘的工业场景下也能可靠使用。

　　实际选型使用时，这类端子排多用于电源回路的进出线分接，比如变压器二次侧的多回路出线、配电柜内的控制回路分线、大功率设备的电源接线端，每个接线位能够适配一定线径范围内的导线，不需要额外压接接线端子，剥除导线绝缘层后直接放入压线位拧紧螺栓即可完成接线，相比需要冷压端子的接线结构，现场施工更便捷。建模过程中，需要重点关注每个接线柱的同轴度，保证螺栓拧入时不会出现卡滞，底座上的导电件安装槽尺寸公差要控制在合理范围，既能够让导电件顺利卡入固定，又不会出现松动移位，两端安装孔的位置度需要严格控制，避免安装时孔位对不上的问题。

　　绝缘隔槽的壁厚经过优化，在保证绝缘强度和结构强度的前提下，尽可能减少材料用量，降低整体重量，底座底部做了微凸的加强筋，既能够提升底座的抗弯折强度，又能让底座与安装面之间留出微小间隙，避免安装面不平整导致底座受力开裂。这类接线端子的结构经过长期的工业场景验证，可靠性高，维护方便，后期如果某个接线位出现损坏，只需要更换对应的导电组件即可，不需要整体更换整个端子排，降低设备维护成本。在做整机电气布局时，这类端子排通常布置在柜内靠近线缆进出线的位置，方便外部线缆直接接入，减少柜内导线的走线长度，两排错位的接线位可以分别布置进线和出线，布线更规整，方便后期检修排查线路。
