50磅量程S梁结构称重传感元件

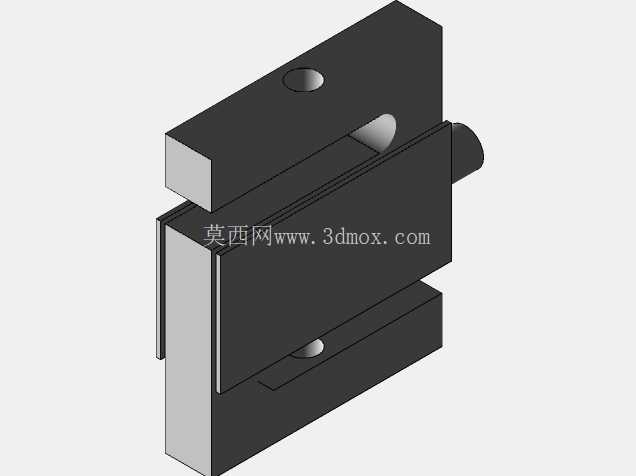

　　这款S型梁式测力元件的三维结构，是面向小量程静态、动态力值检测场景做的参数化建模，整体采用经典的剪切梁受力构型，额定适配50磅的测力区间，在小台秤定量包装、小型装配压装力校验、实验室材料小载荷试验、自动化产线在线力值监控这类场景里，这类结构的传感元件一直是选型优先级很高的方案。从结构设计逻辑来看，S梁的对称式构型本身就自带抗偏载的先天优势，建模时特意把应变片粘贴区域的梁体截面做了等强度优化，不管是受拉还是受压载荷，粘贴区的应力分布都能保持均匀，不会因为载荷方向变化出现测量灵敏度偏差，这也是S梁结构相比平行梁、悬臂梁传感元件更适配拉压双向测力场景的核心原因。

　　看安装边界的设计，元件上下两端都做了同轴的螺纹安装孔，上端孔位用于连接加载端的工装或者被测受力部件，下端孔位用于固定在设备安装基座上，建模时严格控制了两个安装孔的同轴度公差，避免安装时产生附加弯矩影响测量精度；侧面预留的出线槽做了圆弧过渡处理，防止穿线时划伤信号线缆的屏蔽层，出线位置的密封槽结构也在模型里做了还原，适配工业场景的防尘防泼溅需求。从外形尺寸的适配性来说，这款小量程S梁元件的整体轮廓非常紧凑，不需要占用太大的安装空间，对于安装空间受限的小型自动化设备、桌面级检测工装来说非常友好，建模时把梁体的过渡圆角、安装面的平面度要求都做了细节还原，安装面的粗糙度要求对应实际加工时的磨削工艺，保证安装时两个贴合面完全接触，不会因为接触面翘曲产生测量误差。在实际工程应用里，这类S梁称重元件的安装要特别注意加载方向必须和梁体的中心轴线重合，哪怕是很小的侧向载荷都会带来测量值偏差，所以建模时特意在安装孔周边做了定位凸台的结构示意，方便设计人员配套做安装工装的限位结构，避免现场安装时出现偏载。另外梁体的材质选用对应常规的合金结构钢，表面做发黑防锈处理，模型里也还原了表面处理对应的质感，应变腔的密封结构采用激光焊接的密封膜片，在三维模型里把膜片的焊接让位槽也做了出来，保证密封焊接时不会伤到内部的应变片和补偿电路。

　　很多刚接触测力结构设计的工程师容易忽略S梁的过载保护设计，这款模型对应的实际产品在梁体的上下限位位置做了一体化的过载挡边，当载荷超过额定值120%的时候，挡边会先接触承力面，避免梁体产生塑性变形损坏，这个细节在三维结构里也做了完整呈现，方便设计人员在做设备整体结构时预留对应的过载间隙，不用额外再设计独立的过载保护结构，能有效简化整体设备的结构复杂度。对于做三维建模的从业者来说，这类标准工业传感元件的建模重点不是还原外观，而是把所有和安装、受力、装配相关的关键尺寸和结构细节做准确，比如安装孔的螺纹深度、梁体的有效变形区间、出线口的尺寸、安装面的相对位置公差，这些参数直接决定了后续设备整体装配时会不会出现干涉，力值传递路径会不会出现偏差。

　　在小型定量包装设备的称重工位上，这类S梁元件通常会配合称重料斗安装，上下螺纹连接的方式相比法兰安装更方便调整水平度，安装时只需要保证两个连接点的轴线重合，就能快速完成校准；在小型压装设备的力值监控场景里，把这个元件串联在压头和驱动缸之间，就能实时采集压装过程的力值曲线，判断压装是否合格，紧凑的结构不会额外增加压头的长度，不会影响设备的原有行程设计。建模过程中也特意还原了元件本体上的定位销孔结构，方便安装时做周向定位，避免使用过程中元件出现转动拉扯信号线缆，这个细节很多通用模型都会遗漏，但在实际工业应用里，周向定位是保证长期使用稳定性的关键设计点，尤其是在有振动的设备上，没有周向定位的话，连接螺纹容易出现松动，直接导致测量值漂移。
