带粘合底座的PCB垫片锁定支撑结构

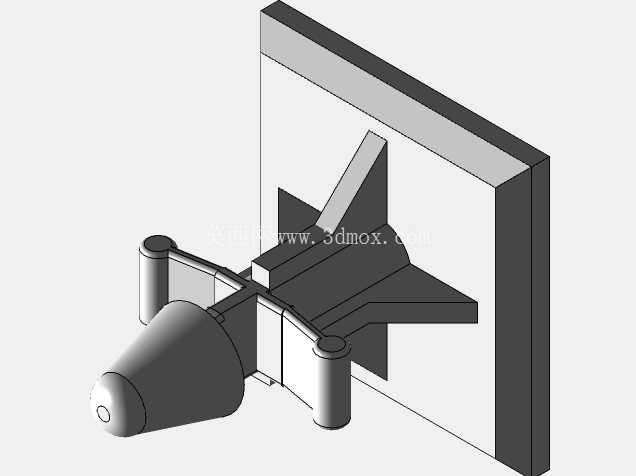

　　在电源类电子设备的内部装配场景中，PCB板的悬空固定一直是结构设计环节容易被忽略却直接影响整机可靠性的细节，尤其是小型电源变压器周边的PCB安装位，受限于变压器本体的电磁安全距离、布线空间约束，常规的螺柱固定往往需要额外在PCB上开设安装孔，不仅占用板上布线面积，在小批量样机试制、快速迭代的开发场景中，反复改板打孔的效率极低，这类带粘合底座的PCB垫片锁定支撑，就是针对这类紧凑安装空间开发的固定结构。

　　从实际使用场景来看，这类支撑件主要适配厚度1.2-2.0mm的常规PCB板，尤其是arduino类开源开发板、小型电源控制板在变压器周边的侧装、竖装场景，不需要在PCB上额外加工安装孔，依靠支撑头部的弹性卡扣结构卡住PCB板边缘，底部的粘合底座可以直接贴合在变压器外壳、设备内壁或者绝缘隔板上，既满足PCB与周边带电部件的安全爬电距离要求，又能避免螺丝固定带来的装配应力集中，防止PCB板受震动后出现焊盘开裂、元件引脚脱焊的问题。

　　设计这类支撑结构的时候，首先要考虑的是粘合底座的贴合面积，底座做了方形的大平面设计，边缘做了微小的倒角处理，既可以避免粘贴时边缘溢胶影响周边元件，也能保证背胶有足够的接触面积，在-20℃到85℃的常规电子设备工作温度区间内，不会因为胶层老化出现支撑脱落的问题。支撑主体的肋板结构是设计的核心，沿着支撑柱的轴向布置了三道加强筋，分别对应卡扣受力方向和底座粘贴的受力方向，在保证整体结构强度的前提下，尽可能减少塑料用料，降低支撑件本身的重量，避免长期使用后胶层受持续重力负载出现脱粘。头部的卡扣结构做了导向斜面设计，PCB板压入的时候不需要额外工具，靠手工按压就能让卡扣滑入PCB边缘，卡扣的卡合深度控制在1.5mm，既不会因为卡接过深损伤PCB板的边缘铜箔，也不会因为卡接过浅导致受震动后PCB松脱，卡扣两侧还预留了微小的拆卸缺口，后期需要拆解维护的时候，用平口螺丝刀轻轻撬动缺口就能松开卡扣，不会损坏PCB或者支撑件本身。

　　从安装边界来看，这类支撑件的整体高度可以根据实际的安全距离需求做系列化调整，常规款的支撑高度为8mm，刚好满足低压PCB与变压器外壳之间的基本绝缘安全距离，底座的平面尺寸为12mm×12mm，粘贴时不需要太大的平整面，哪怕是变压器外壳的加强筋之间的小平面，只要尺寸大于底座面积就能完成固定。支撑柱的主体直径为4mm，周边的加强筋外沿最大直径为7mm，安装时只需要在PCB与安装面之间预留直径8mm的操作空间即可，不会占用过多的板边布线空间，对于板边布置了贴片元件、接插件的PCB，只要元件距离板边的距离大于2mm，就不会和支撑结构产生干涉。

　　在实际的装配验证中，这类粘合式支撑相比传统的尼龙螺柱、铜柱固定，装配效率能提升60%以上，尤其是在小批量定制电源、工控控制板的试制阶段，不需要提前在PCB上设计安装孔位，哪怕是已经打样完成的PCB，也能根据实际的装配空间灵活选择支撑的粘贴位置，调整PCB的安装高度和角度，适配不同的机箱内部布局。同时，支撑件本身采用绝缘尼龙材质，表面电阻率达到10^12Ω以上，不会在PCB与安装面之间形成导电通路，也不会因为长期接触变压器的发热外壳出现材质脆化的问题，卡扣结构的反复拆卸寿命可以达到50次以上，完全满足设备全生命周期内的维护拆解需求。在结构建模的过程中，需要重点关注卡扣的弹性变形量，将卡扣的最大变形量控制在尼龙材料的许用弯曲应变范围内，避免压入PCB的时候卡扣出现断裂，同时粘合底座的平面要保证足够的平面度，平面度公差控制在0.1mm以内，保证背胶粘贴时不会出现局部虚粘的问题，加强筋与支撑柱、底座的连接处要做R0.5的圆角过渡，减少注塑生产时的应力集中，避免支撑件受外力冲击时在连接处出现断裂。
