搭载SPT模组的12864ZW液晶显示组件

　　在工业控制终端、小型嵌入式检测设备的人机交互单元设计中，这类搭载SPT模组的液晶显示组件，是承担参数可视化、操作状态反馈的核心交互部件，常配套在电源管控类设备、小型电力监测终端的面板内侧，和电源变送模块相邻安装，实现电压、电流、运行参数的实时数值显示。从结构设计逻辑来看，整个组件以绿色FR-4环氧玻纤PCB基板作为承载基底，基板四角预留了标准的沉头安装孔位，安装孔的孔距匹配常规工业面板的安装栅格尺寸，安装时可直接通过M2.5规格的螺丝将整个组件固定在设备前壳的内侧定位柱上，不需要额外设计转接支架，能有效压缩整机内部的装配空间占用。

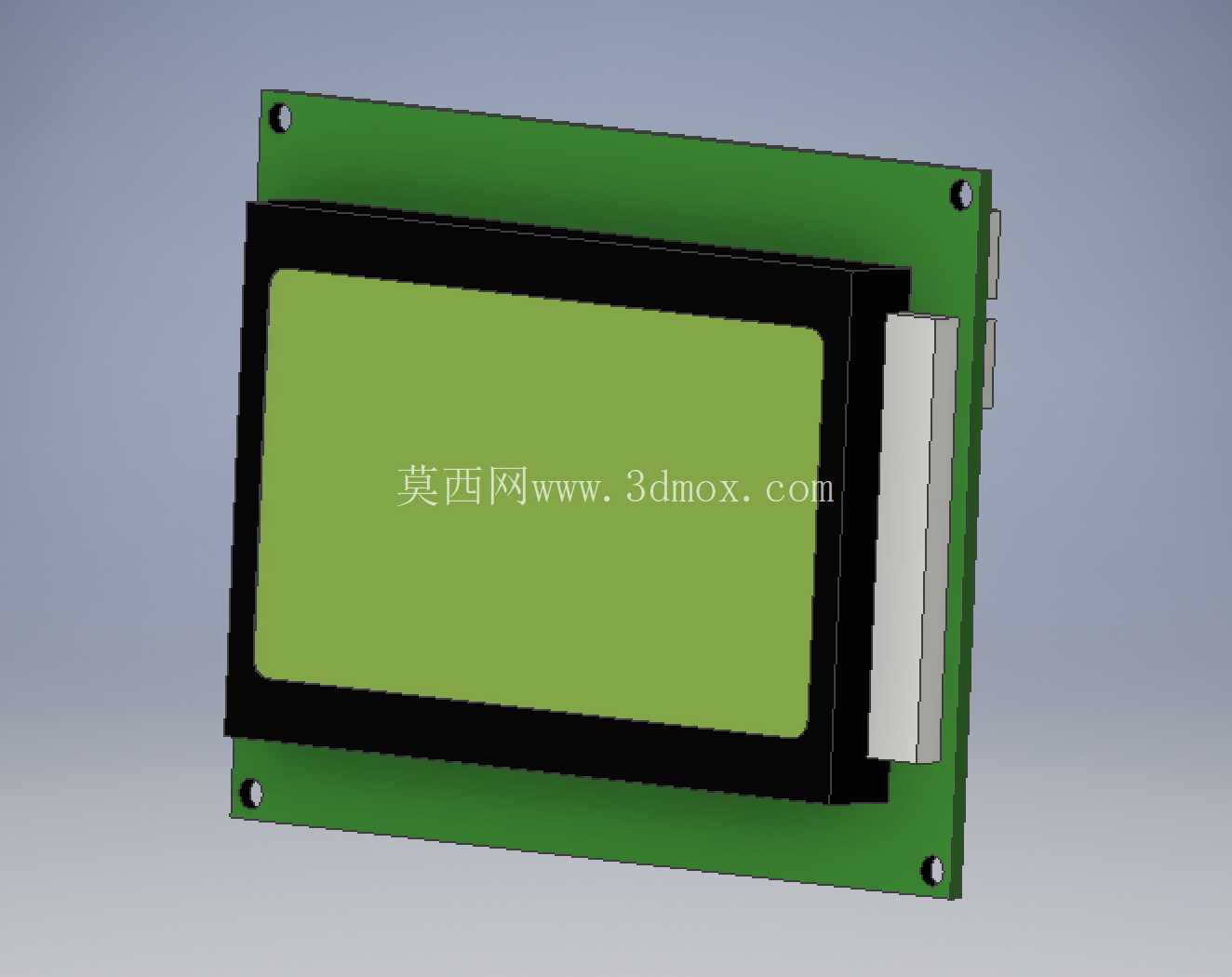

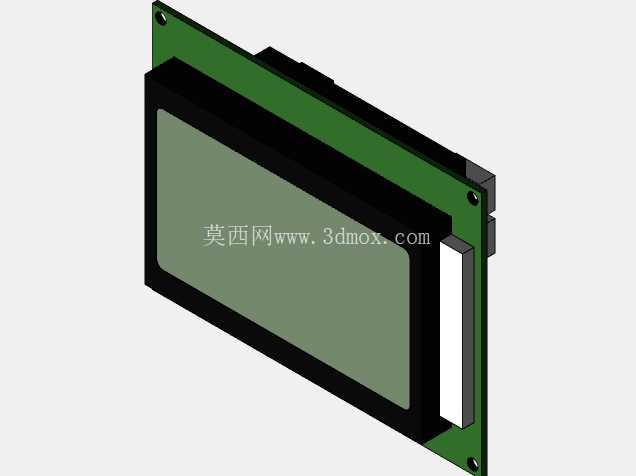

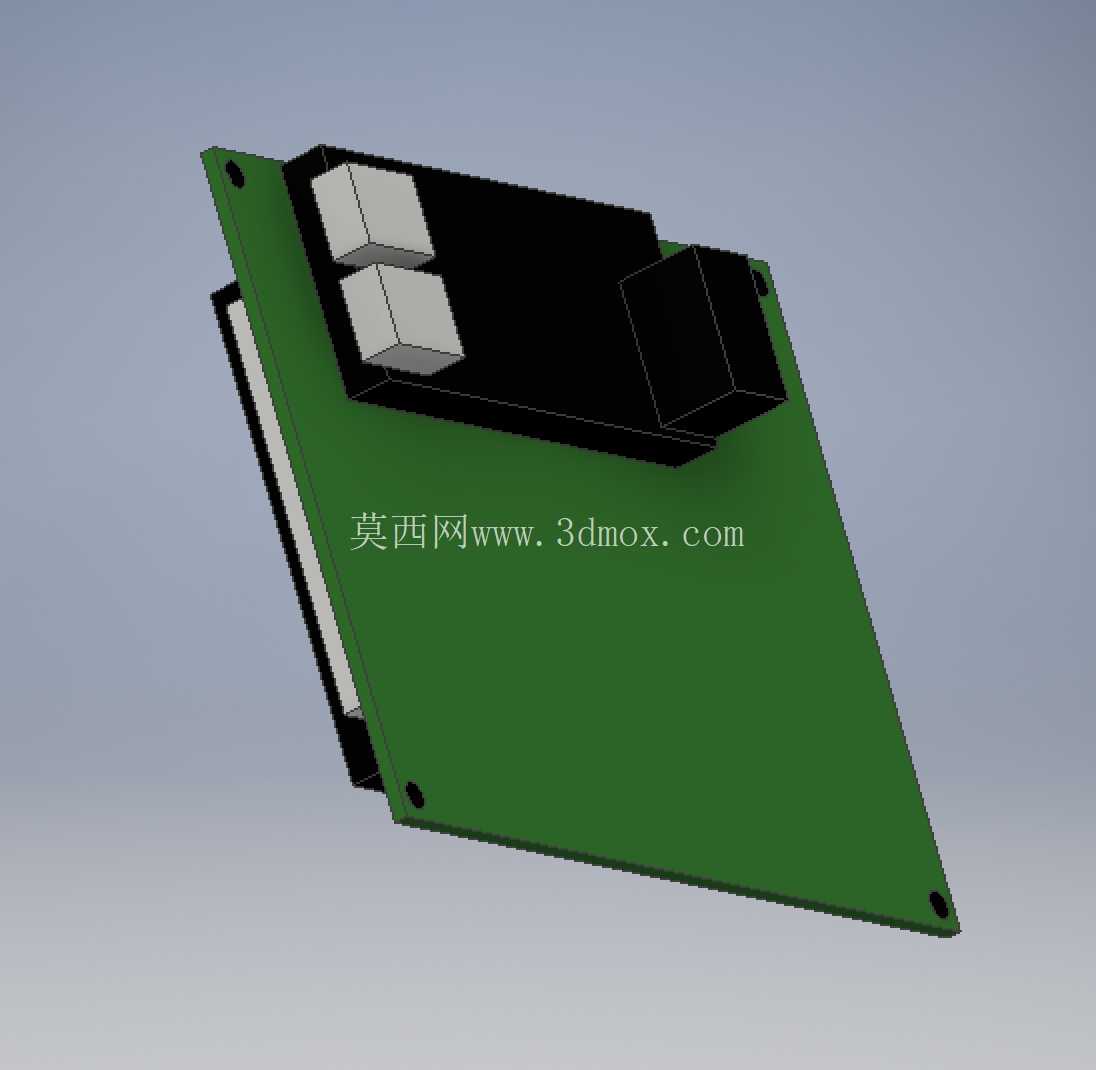

　　基板上的SPT模组采用沉板贴装的布局方式，两个方块状的核心功能元件直接焊接在基板靠近屏体排线接口的一侧，模组的塑封外壳高度略高于液晶显示屏的背光层厚度，装配时不会和前壳的透明视窗区域发生结构干涉，同时塑封外壳的边缘做了0.2mm的倒角处理，避免组装过程中刮伤屏体的偏光片层。液晶显示屏本身采用12864点阵规格的ZW型屏体，屏体通过柔性FPC排线和基板上的SPT模组实现电气连接，排线的弯折区域预留了足够的长度冗余，弯折半径控制在3mm以上，避免长期使用后排线内部铜箔出现疲劳断裂的问题；屏体的背面贴装有均光背光膜片，膜片和基板之间预留了0.5mm的空气间隙，既可以保证背光亮度的均匀性，也能避免背光工作时产生的热量直接传导到屏体驱动芯片上，延长屏体的连续工作寿命。

　　从安装边界来看，整个组件的总厚度控制在12mm以内，基板的外形轮廓为规则矩形，边缘没有突出的异形结构，在做整机内部的结构堆叠时，只需要在基板外侧预留1mm的安全间隙，就可以避开周边的电源变压器、接线端子等强电部件，防止出现电气安全距离不足的问题。SPT模组本身承担屏体的驱动信号转换、显示数据缓存的功能，在电路布局上，模组的接地引脚通过基板上的铺铜层直接和安装孔的接地焊盘连通，装配后可以通过设备外壳实现可靠接地，降低工业现场电磁干扰对显示稳定性的影响，避免出现屏体花屏、显示乱码的问题。

　　在实际的设备选型适配中，这类组件不需要额外设计复杂的驱动转接电路，只需要将基板上的排针对应连接到主控板的SPI通信接口，就可以实现字符、简单图形的显示输出，对于小型电力监测设备、桌面式电源检测装置的开发来说，能有效缩短人机交互部分的结构设计和电路调试周期。屏体的显示区域正对设备前壳的透明视窗，视窗的内边缘和屏体显示区域的边缘预留了1mm的对位公差，就算外壳注塑生产时存在一定的尺寸偏差，也不会出现显示区域被遮挡的问题。基板上的焊接元件全部采用贴片式封装，没有突出基板背面的直插元件引脚，整个基板的背面保持平整，安装时可以直接贴合在设备前壳的定位筋条上，不需要额外做避位设计，进一步降低了外壳结构的设计复杂度。
