TTC1-D80型80A交流接触器三维结构模型

　　在低压配电与工业控制回路的三维选型布局工作中，这类额定电流80A的三极交流接触器是动力回路通断控制的核心执行部件，常被集成在电机控制柜、电容补偿柜、生产线动力分配单元的装配设计环节，建模时需要优先匹配实际安装场景的边界约束。从实际工程应用来看，该类接触器主要承担AC3类使用类别下的鼠笼式异步电动机启停、正反转切换控制任务，也可用于照明回路、电热设备等阻性负载的通断控制，主回路具备80A的长期载流能力，能够适配37kW及以下功率等级的三相异步电机直接启动需求，辅助触点可接入PLC控制回路实现状态反馈与联锁逻辑搭建。

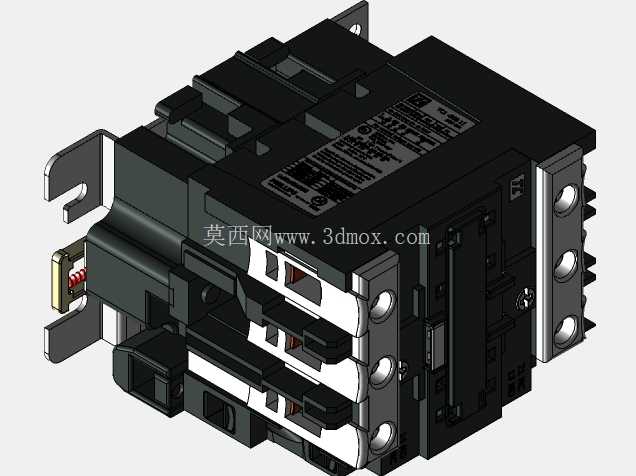

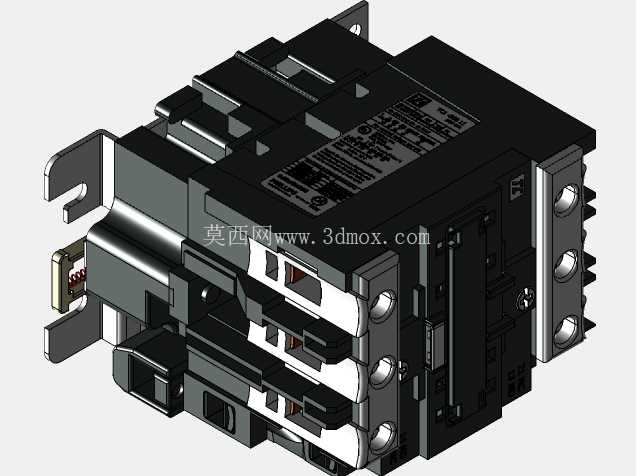

　　建模过程中首先还原了产品的模块化结构设计思路：整体采用上下分层的布局，上部为三极主触头灭弧室单元，每极独立设置灭弧栅格结构，避免分断大电流时的极间飞弧短路；中部为电磁驱动机构，包含E型铁芯、吸合线圈、反力弹簧组件，线圈得电后带动动触头支架完成主触点的闭合动作，失电后依靠弹簧反力快速分断，满足AC3使用类别下的分断能力要求；下部为基座安装结构，预留标准35mmDIN导轨安装卡扣，同时设置螺丝固定孔位，支持两种安装方式适配不同柜内布局需求。

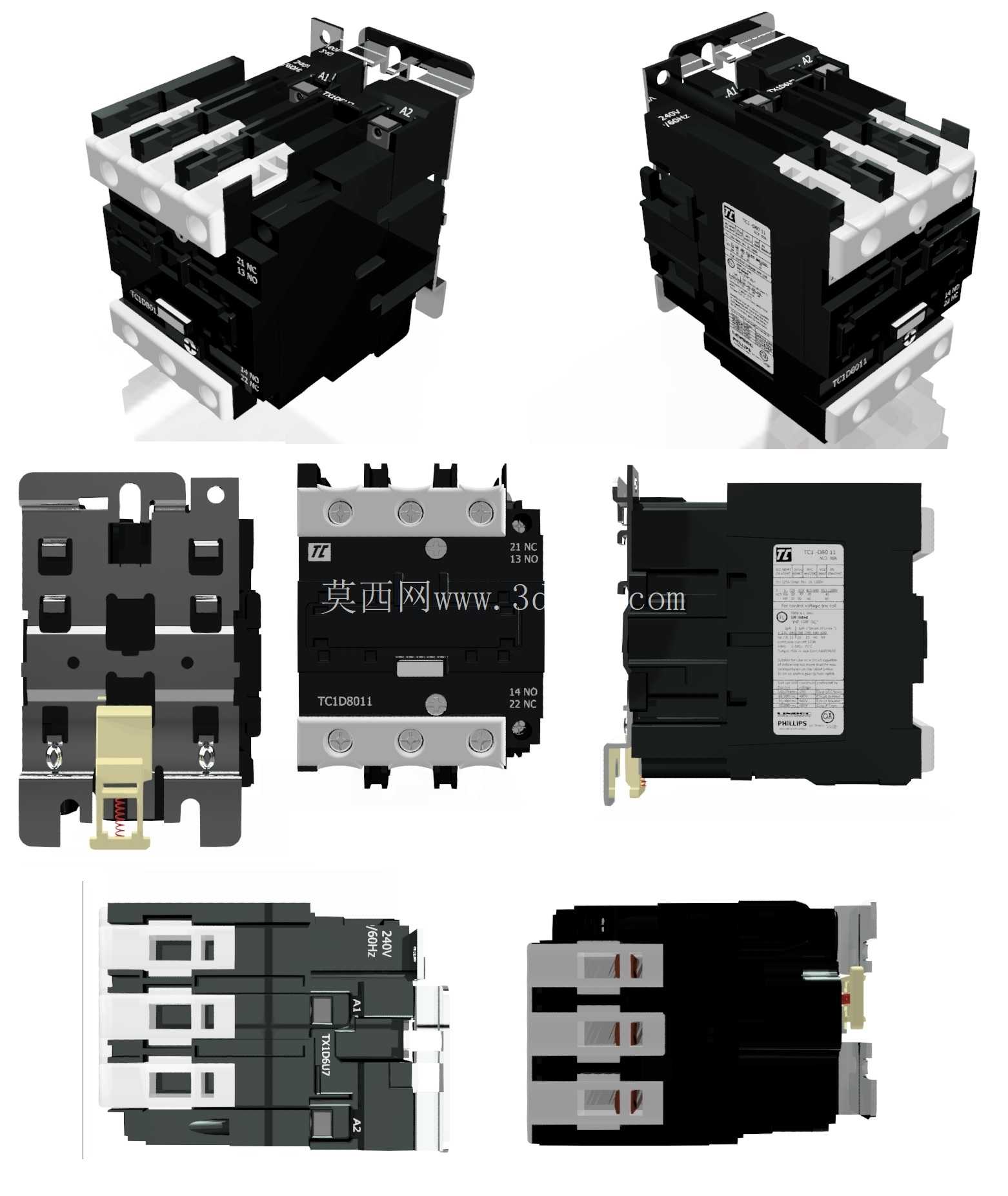

　　外形尺寸与安装边界是建模时需要重点校准的部分，该接触器整体宽度适配三极80A规格的通用安装尺寸，主回路接线端子位于产品上部，采用螺钉压接结构，预留足够的线缆弯曲空间，适配16-25平方毫米的多股铜芯线缆接入；辅助触点模块可根据需求侧装或顶装，建模时预留了标准的辅助触点接口位置，方便后续扩展不同触点组合的配置版本；产品正面设置清晰的分合状态指示窗口，可直观观察主触点的实际位置，避免检修时的状态误判。

　　从结构设计的细节来看，建模时还原了产品的防误装结构：主触头的动、静触点采用银合金材质，接触电阻低且耐电弧烧蚀，灭弧室采用耐弧塑料材质，栅格片为铁质导磁结构，能够快速将电弧拉入栅格分割成短弧实现快速熄灭；线圈接线端子位于产品正面下部，设置独立的绝缘防护盖板，避免接线时误碰主回路带电部分；安装卡扣设置弹性解锁结构，拆卸时无需额外工具即可从导轨上取下，提升柜内检修的便利性。

　　在实际的柜内布局三维设计中，该类接触器的安装需要预留足够的散热间隙，相邻接触器之间建议保留不小于10mm的间距，避免长期满负荷运行时的热量累积加速绝缘老化；主回路进线端建议搭配对应规格的热继电器或电动机保护断路器，实现过载与短路保护的配合，建模时可直接匹配同系列热继的安装接口，实现插接式装配无需额外接线；线圈控制回路的电压等级可根据实际需求选择AC220V或AC380V版本，建模时线圈部分的结构保持通用，仅通过参数配置区分不同电压规格的绕组参数。

　　该模型完整还原了产品的所有外部结构特征与安装接口，可直接用于低压配电柜、控制柜的三维布局设计、干涉检查、安装工艺模拟，也可用于工控产品的选型展示、装配培训课件制作，所有结构尺寸均按照实物1:1比例建模，安装孔位、接线端子位置、导轨卡扣尺寸均与实物一致，能够直接导出工程图用于安装板的开孔设计，减少实际生产中的配孔误差。
