带MicroUSB输出线的墙插式微型充电适配器

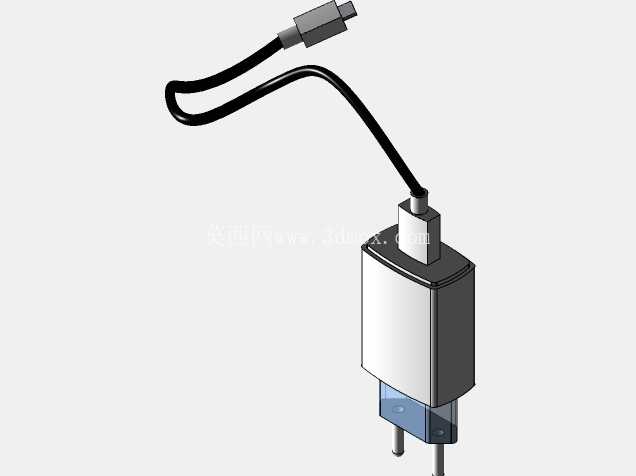

　　日常消费电子供电场景里，这类带一体式输出线的微型墙插充电器，是小功率便携数码设备最常用的取电配件，常见于小型蓝牙耳机、功能机、旧款便携数码播放器、迷你手持小风扇这类输入功率在10W以内的设备供电场景，相比可换线的充电头，一体式线材的设计能避免用户额外搭配线材的麻烦，也减少了接口接触不良带来的供电故障概率，在批量配套出货的数码产品里应用占比不低。从结构设计逻辑来看，这款充电头采用欧规双圆柱插脚的直插结构，插脚直接集成在壳体底部，插墙后整体突出墙面的厚度控制在30mm以内，不会占用相邻插座的安装空间，适配常规86型墙面插座、排插的插孔间距，不会出现插了这个充电头就挡住旁边插孔的问题。

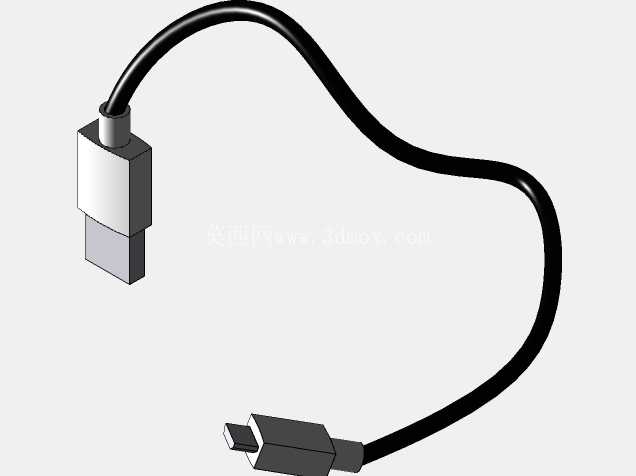

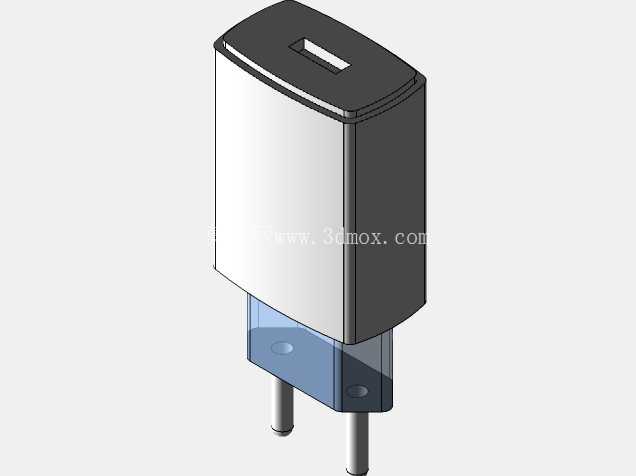

　　壳体采用上下扣合的超声波焊接结构，上壳为亮面阻燃PC材质，下壳靠近插脚的位置做了半透明的绝缘隔离结构，能避免插脚与壳体内部的PCB板之间出现爬电距离不足的问题，满足安规设计里的电气间隙要求。输出线采用线身直径3.2mm的PVC护套线材，线长控制在1米左右，出线位置做了SR应力释放结构，反复弯折1000次以上不会出现线芯断裂的问题，线端是标准MicroUSB公头，公头外壳做了倒角处理，插拔时不会刮伤设备的接口母座。

　　内部结构布局上，高压侧的整流桥、滤波电容、高频变压器依次排布在插脚对应的壳体下半部分，低压侧的整流滤波电路、输出保护电路靠近线材出线端，高低压区域之间开槽加绝缘片隔离，满足安规里的强弱电隔离要求，不会出现高压串到低压端损坏设备的问题。实际使用中，这款充电器的输出为常规5V直流输出，输出电流最大1A，能满足小功率数码设备的恒压充电需求，内置过流、过压、短路保护电路，当输出端出现短路、过流情况时会自动切断输出，故障排除后自动恢复供电，不会因为外接设备故障导致充电器本身烧毁。

　　从建模的细节处理来看，插脚的同轴度、壳体的分型面位置、线材的自然弯曲弧度都做了贴合实物的还原，SR结构的过渡圆角、MicroUSB公头的弹片卡位细节都有体现，能直接用于产品结构评审、包装设计适配、电商展示渲染等场景，做结构改型时也可以直接在这个模型基础上调整插脚规格、输出接口类型、壳体配色，比如改成美规插脚、Type-C输出接口的版本，不需要重新从零开始搭建基础结构，能节省不少前期建模的时间。在安装边界的考量上，这款充电器插墙后，线材出线方向为垂直墙面向下，自然垂落的线材不会和墙面其他插接件产生干涉，壳体侧面的拔模斜度做了1.5度，注塑生产时能顺利脱模，不会出现粘模的问题，壳体壁厚控制在1.2mm，既能满足结构强度要求，也不会因为壁厚过大导致注塑时出现缩痕，影响外观质感。
