40kV高压断路T型弯头连接器结构设计

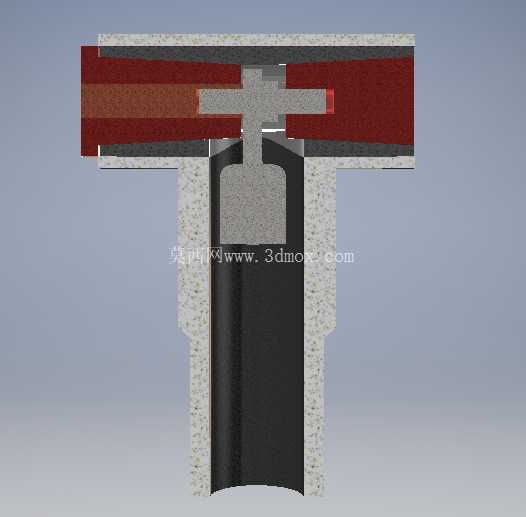

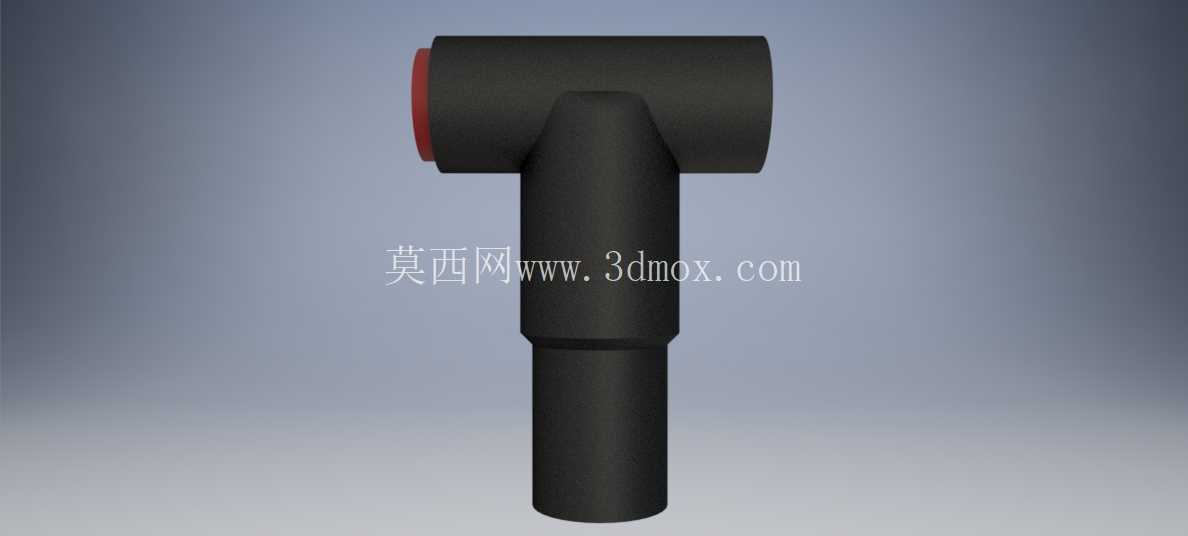

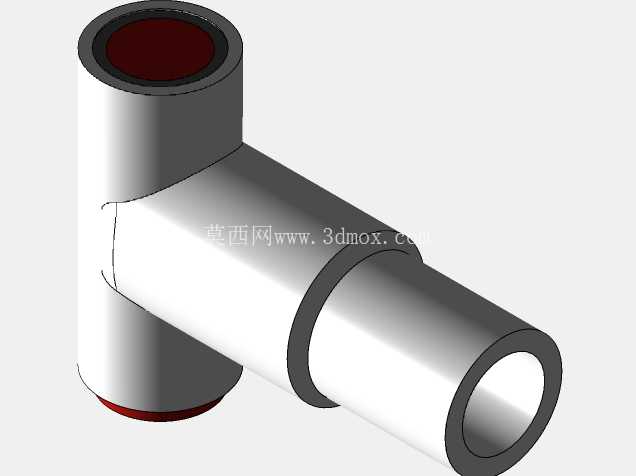

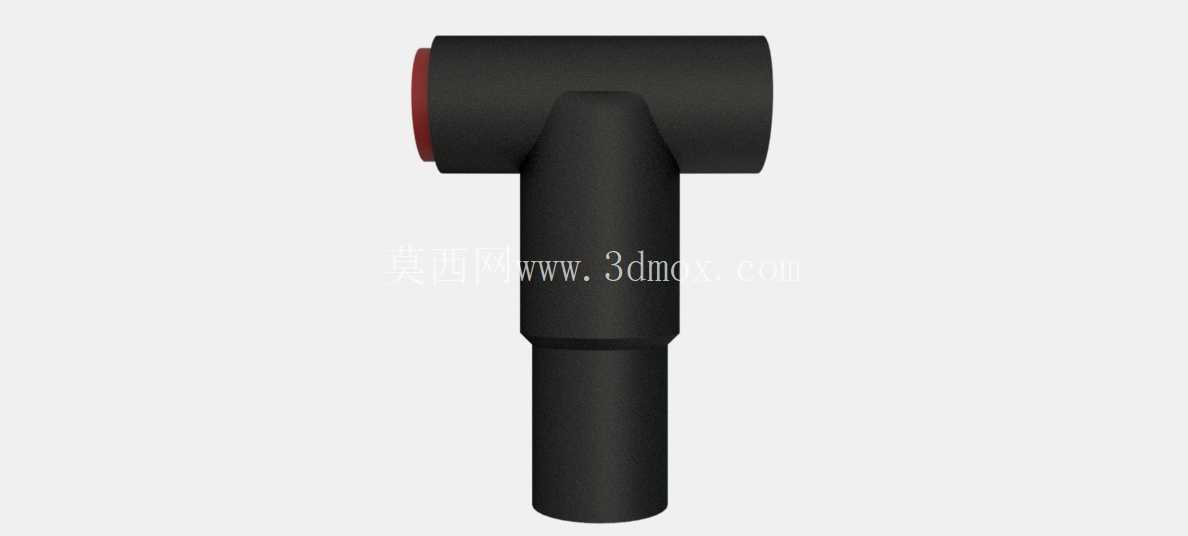

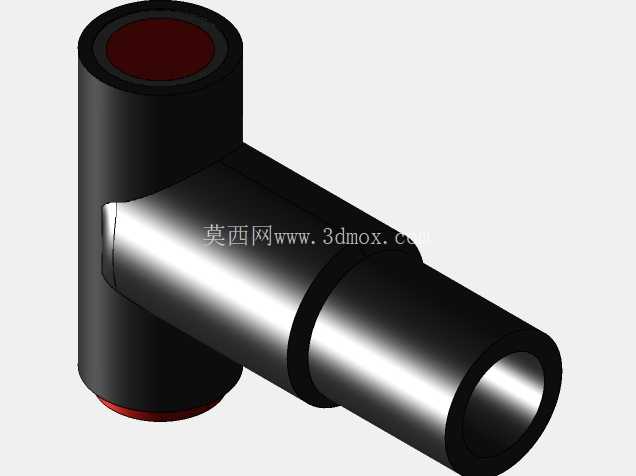

　　从结构设计逻辑来看，整体采用T型三通式布局，横向端为柜体侧插接接口，端部设置的红色密封环用于和柜体套管配合时实现径向静密封，防止潮气、粉尘进入连接界面引发沿面放电；纵向端为电缆侧接入端，内部依次嵌套PTFE外绝缘体、电木内绝缘层、铜棒导电杆，多层绝缘结构的设计是为了分层承担不同电压梯度下的电场应力，PTFE材料耐候性与耐电晕性能优异，作为外层直接接触外部环境，可抵御长期户外运行的紫外线、温湿度变化影响，电木材料介电常数稳定且机械强度较高，作为中间绝缘层可均匀内部电场，避免导电杆与外层绝缘之间出现局部场强集中。在城市环网柜、户外箱式变电站、高压电缆分接箱的现场施工与运维场景里，这类T型结构的高压断路弯头连接器是电缆终端连接环节的核心部件，主要承担高压电缆与柜体进线端的绝缘衔接、断路隔离以及电场屏蔽作用，尤其适合柜内安装空间局促、电缆需要直角转向布线的工况，能大幅压缩电缆终端的占用空间，避免电缆过度弯折导致的内芯损伤或绝缘层应力开裂。

　　导电杆采用铜棒加工后镀锡处理，降低接触电阻的同时提升抗氧化能力，端部的连接结构采用螺栓压紧式设计，安装时将电缆剥切后的线芯插入导电杆内孔，通过侧面顶丝或压接方式实现可靠电气连接，无需额外的过渡端子，减少连接节点的发热隐患。外形尺寸方面，整体遵循40kV电压等级的绝缘距离要求，横向接口的外径与插接深度匹配标准高压柜体套管尺寸，纵向电缆端的内孔尺寸适配常规300平方及以下截面的高压交联电缆，安装时无需对柜体原有结构进行改造，可直接替换同规格的老式直型终端接头。

　　T型结构的转角处做了大圆弧过渡处理，避免直角结构带来的电场畸变，外表面采用半导电屏蔽层整体包覆，安装后可通过接地端子将屏蔽层可靠接地，将外表面的感应电压控制在安全范围内，同时可避免外部异物触碰引发的安全事故。在实际选型应用中，这类弯头连接器需匹配对应的电缆截面与柜体套管型号，安装时需严格控制各绝缘层的剥切尺寸，保证内绝缘层插入后与导电杆的同轴度，避免偏心导致的局部绝缘厚度不足；密封环安装前需涂抹专用硅脂，减少安装时的摩擦损伤同时提升密封性能。

　　不同于普通的直型电缆终端，这种弯头结构可将电缆的出线方向调整90度，在柜内深度不足的场景下，能让电缆沿柜体侧壁平行布线，预留出足够的操作空间供运维人员进行分合闸、验电等操作，同时降低电缆根部的弯曲应力，长期运行下不会出现绝缘层回缩的问题。内部的绝缘件之间采用过盈配合装配，配合面做了磨砂处理增加接触摩擦力，避免运行过程中因温度变化导致的绝缘件移位，导电杆与内绝缘层之间设置了应力锥结构，可有效缓解电缆屏蔽层断口处的电场集中，将断口处的场强控制在绝缘材料的允许范围内，杜绝长期运行下的电树老化问题。
