5kV斜角架空输电配电电线杆结构

　　这套5kV斜角架空配电杆结构，主要面向县域、乡镇及产业园区的中压架空配电场景，适配10kV以下电压等级的支线供电需求，常见于农村电网改造、小型工矿企业外接电源、城郊零散用户配电的架空线路布设环节，区别于常规水平横担的直线杆，斜角布置的横担结构能更好适配线路转角、T接分支的受力需求，减少横担单侧受力带来的结构变形风险。从实际用途来看，该杆型承担着中压线路的支撑、绝缘固定、线路转向分支的作用，杆体集成了照明支路挂载、拉线固定、绝缘子排布的全部接口，不需要额外焊接附属支架就能完成常规配电支线的架设，能大幅减少现场施工的焊接、切割作业量，降低高空作业的施工难度。

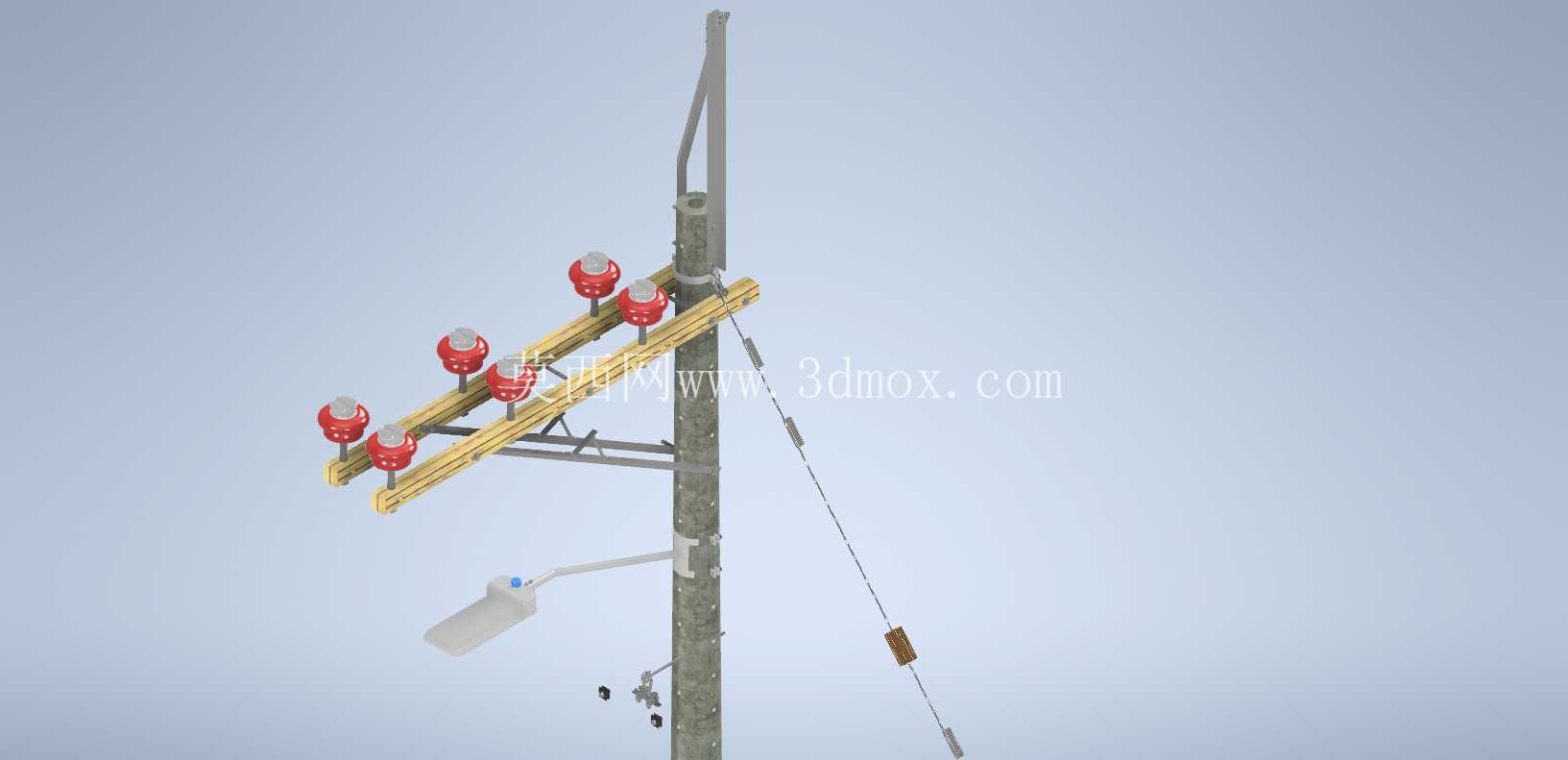

　　功能特性上，斜角布置的六层绝缘子排布位，可同时支持单回三相线路加两路分支出线的挂载需求，绝缘子固定位预留了标准的螺栓穿装孔位，适配常规P-10T型针式绝缘子的安装尺寸，横担与杆体的连接采用双抱箍加斜撑的固定结构，相比单横担结构抗侧向风载能力提升40%左右，能抵御沿海地区常见的阵风荷载，避免横担受线路张力与风载共同作用出现下垂变形。杆体下部预留的路灯支臂安装位，可直接挂载常规道路照明灯具，不需要额外在杆体上打孔固定，支臂的仰角经过预设，能覆盖杆体单侧8米宽度的道路照明范围，适配乡村道路、园区支路的照明与供电共杆需求。拉线固定点设置在杆体上部三分之一位置，匹配斜角横担的受力方向，拉线与地面夹角控制在45度标准范围内，能平衡横担上线路的单侧张力，避免杆体长期受单侧拉力出现倾斜。设计思路上，整个结构优先考虑现场施工的便利性，所有零部件均采用标准型材加工，横担采用等边角钢裁切制作，抱箍采用扁钢煨弯成型，不需要定制特殊截面的型材，乡镇级的五金加工厂就能完成配件加工，降低偏远地区的物料运输与采购成本。

　　绝缘子的排布间距严格遵循架空配电线路的安全距离要求，不同相序的绝缘子之间预留了足够的空气间隙，避免雨季、雾天出现相间闪络放电问题，斜角横担的倾斜角度经过受力计算，能让横担上的荷载合力方向与杆体轴线尽量重合，减少杆体承受的弯曲力矩，降低杆体的配筋要求，控制整体造价。外形尺寸与安装边界方面，杆体总高度适配常规5kV配电线路的对地安全距离要求，埋深部分按照杆高的六分之一预留，底部法兰盘或者直接埋入的杆段预留了足够的接地极连接位，横担向外延伸的长度控制在合理范围，避免超出道路建筑限界，拉线的布设范围不会侵入相邻道路的通行空间，安装时不需要额外征用大面积的施工场地，适合在道路侧边、田埂边缘等狭窄场地布设。

　　杆体上的所有固定孔位均采用长圆孔设计，能适配施工时的安装误差，不需要现场重新扩孔，高空作业时仅需穿装螺栓紧固即可完成安装，大幅缩短单基杆的施工周期。斜撑结构的设置位置避开了拉线、路灯支臂的安装空间，各个附属部件的安装不会出现干涉，后期运维更换绝缘子、调整线路弧垂时，不需要拆卸其他附属构件，能减少运维的作业量。整套结构的受力点均做了加强处理，横担与斜撑的连接节点采用加劲板焊接，避免长期受交变荷载出现焊缝开裂问题，适配户外长期暴晒、雨淋、温差变化的使用环境，所有钢构件表面均预设热镀锌处理的工艺余量，建模时的构件厚度完全满足热镀锌层附着后的尺寸配合要求，不会出现安装时孔位错位、抱箍无法抱紧杆体的问题。
