四位0.56英寸共阳七段数码显示器件

　　做嵌入式数显面板设计快十年，经手的数码管三维建模少说有几十款，这款四位0.56英寸七段显示件，是工业小尺寸数显场景里用得最普遍的规格之一。先从实际应用场景说，这类器件最常出现在小型温控器面板、台式电源电压电流显示区、小型计数器、工控模块参数显示位，还有部分家用小电器的时间、数值显示区，因为尺寸紧凑，不需要占用太多PCB板面空间，同时0.56英寸的字高刚好满足人在0.5到1米距离内的清晰认读需求，不会因为字太小看不清数值，也不会因为字太大挤占面板上的按键、接线端子排布空间。

　　从实际用途来看，这款四位七段显示器的核心作用是把主控芯片输出的段选、位选电平信号转化为可视化的十进制数字，部分带小数点点位的型号还可以显示小数数值，满足电压、温度、计数等带精度需求的数值展示，和LCD屏相比，它的主动发光特性在光线偏暗的设备柜内、车间弱光环境下认读性更好，响应速度也更快，不会出现LCD拖影的问题，适合需要实时跳变显示数值的工况。

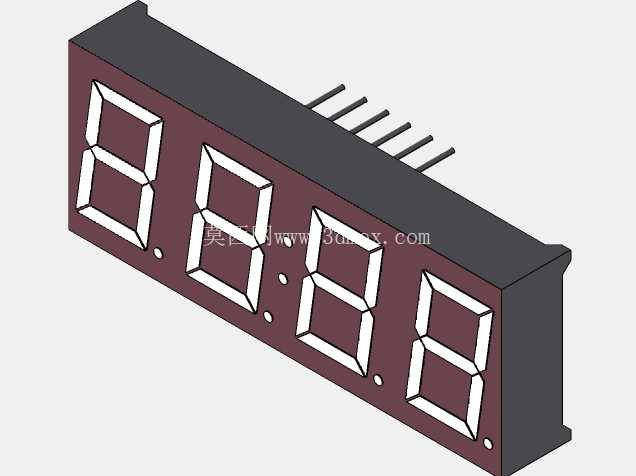

　　说到功能特性，这款模型还原的是直插式封装的四位一体七段数码管，引脚统一从器件单侧引出，排布间距符合常规2.54mm排针间距标准，焊接时可以直接搭配标准排座，不需要额外做引脚转接。器件的显示面做了深色滤光层设计，未点亮的段码会和底色融合，只有点亮的段码发出醒目的光线，能有效减少环境光反射造成的认读干扰，每个数字位右下角都预留了独立的小数点点位，可根据显示需求单独控制点亮，四位数字之间还设置了两个独立的冒号点位，做时钟类显示时可以直接点亮作为时分分隔，不需要额外加外置指示灯。

　　再讲设计思路，建模的时候首先要对齐行业通用的安装尺寸边界，这类0.56英寸四位数码管的本体宽度、长度都有行业默认的公差范围，模型里把安装定位柱的位置、引脚伸出长度都做了1:1还原，结构工程师做PCB Layout的时候可以直接调用模型核对引脚间距和器件高度，避免出现焊接后器件和面板视窗对位偏移、或者器件过高顶到面板面罩的问题。显示面的段码形状严格按照实际器件的发光段轮廓建模，每个段的倾斜角度、段与段之间的间隙都和实物一致，做面板视窗开口设计的时候，可以直接参考模型的显示区域尺寸来确定视窗大小，不用反复打样核对视窗是否漏出非显示区域。

　　外形尺寸与安装边界这块，要特别注意几个容易踩坑的点：首先是器件本体的厚度，从引脚焊接面到显示面的高度，决定了PCB板到面板面罩之间的预留距离，模型里准确还原了这个高度尺寸，设计时只要按照这个尺寸预留安装间隙，就不会出现安装后面罩压到数码管显示面、或者间隙过大漏光的问题。其次是引脚的伸出长度和弯折公差，实际生产中引脚会有轻微的位置偏移，建模时给引脚周边预留了足够的焊接间隙，不会出现PCB开孔和引脚对位不准插不进去的情况。另外器件底部的两个定位小凸点，是用来和PCB上的定位孔配合的，模型里准确还原了凸点的位置和直径，装配时可以先把凸点卡进定位孔做预固定，再进行波峰焊或者手工焊接，能大幅提升焊接时的对位效率，减少引脚焊歪的不良率。

　　还有个容易被忽略的设计细节，就是数码管显示面的边缘倒角，实物的显示面不是直角边缘，而是做了微小的圆弧倒角，建模时还原了这个细节，做面板视窗的沉台设计时，可以根据这个倒角尺寸调整沉台的深度和边缘弧度，让装配后面罩和数码管显示面的贴合更紧密，减少侧面漏光的问题。另外这款四位一体的数码管，内部是把四个独立的七段数码管的位选端做了共连处理，相比四个独立数码管拼合的方案，能减少近一半的引脚数量，大幅节省PCB的布线空间，模型里的引脚排布完全对应内部的接线定义，硬件工程师做布线的时候可以直接对照模型引脚位置走线，不用额外查手册核对引脚顺序。

　　从结构可靠性角度来说，这类数码管的外壳是采用耐高温的注塑材料制作，能承受波峰焊时的高温冲击，不会出现焊接时外壳变形的问题，模型里把外壳的壁厚做了准确还原，设计外壳固定结构的时候，可以根据壁厚来确定卡扣的位置和抱紧力度，避免卡扣过紧压裂数码管外壳。另外器件的引脚是采用可焊性良好的合金材料，模型里还原了引脚的截面尺寸，设计PCB焊盘的时候可以直接匹配对应的焊盘大小，保证焊接的可靠性，减少虚焊的概率。

　　在实际选型搭配的时候，这款数码管可以根据需求选择共阳或者共阴的版本，三维模型里预留了内部接线的定义参考位，不管选哪个版本，外形安装尺寸都是完全一致的，不需要因为版本不同重新调整PCB和面板的设计，能大幅减少结构设计的重复工作量。做设备面板装配的时候，通常会在数码管显示面和面板视窗之间加一层薄薄的透明柔光片，模型里也预留了柔光片的安装间隙，只要在面板和数码管之间留出0.2mm左右的间隙，就可以容纳柔光片，让显示的光线更均匀，不会出现段码明暗不均的问题。
