单16段米字红发光数码显示器件

　　在工业控制人机交互面板、小型仪器仪表的状态显示区域、嵌入式设备参数输出界面这类场景里，单字符16段显示器件是兼顾显示丰富度与成本的常用选型，相比常规7段数码管仅能完成0-9数字与少量字母的显示局限，16段的段式拆分可以覆盖全部英文字母、常用符号与0-9阿拉伯数字的组合显示，不需要复杂的点阵驱动方案就能实现单字符的全字符集输出，在不需要大尺寸多字符显示的设备上，能大幅简化驱动电路的布线复杂度，降低主控芯片的IO口占用率。

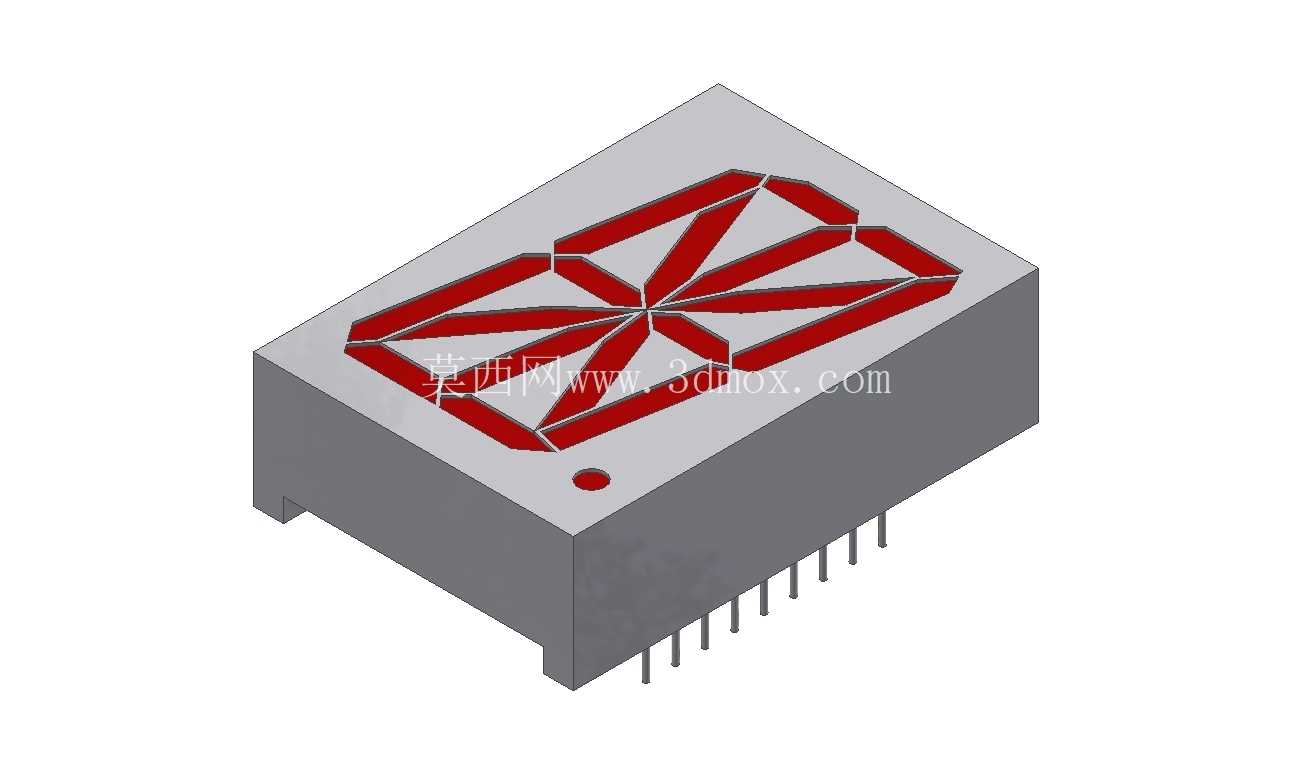

　　这款显示器件采用米字段式排布，发光段为红色发光材质，在常规工业车间的光照环境下具备足够的显示对比度，不需要额外增加背光结构就能清晰识别显示内容，器件本体采用灰色阻燃塑封外壳，正面除了16段发光区域外，还预留了独立的小数点发光点位，可满足数值显示时的小数位标识需求。器件底部采用直插式引脚排布，引脚间距符合常规通孔焊接的工艺要求，可直接适配标准2.54mm间距的PCB焊盘设计，不需要定制特殊的封装焊盘，能直接套用现有直插元器件的波峰焊生产工艺，降低批量生产时的工艺适配成本。

　　从结构设计的边界来看，器件本体的安装尺寸控制在30.48毫米的标识范围内，塑壳本体的侧边带有定位凸台，在面板安装时可以嵌入面板的预留开孔内，配合背面的引脚焊接固定，不需要额外增加固定卡扣或者螺丝点位就能实现牢靠固定，器件的发光面与塑壳表面保持齐平，不会突出面板表面，在设备擦拭清洁时不会剐蹭到发光面，也能避免日常操作时的磕碰损伤发光段。

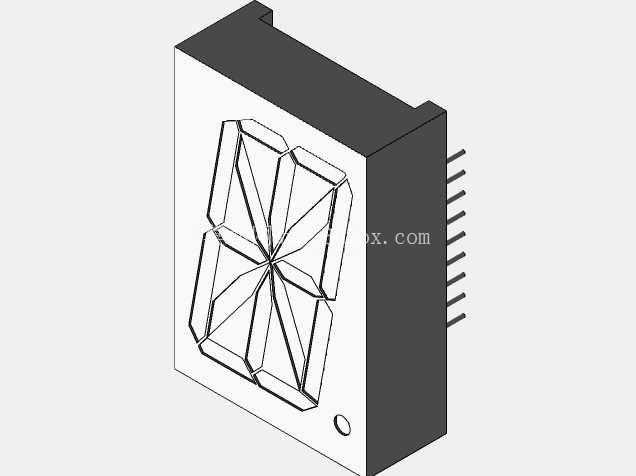

　　建模过程中需要重点还原段式的排布角度，每一段发光条的倾斜角度、宽度比例都要和实际器件一致，否则在做装配干涉检查时会出现面板开孔与发光区域对位偏差的问题，引脚的伸出长度、直径参数也要匹配实际焊接的工艺要求，过长的引脚会导致焊接后背面突出过多，挤占PCB板背面的元件排布空间，过短则会出现虚焊、焊接强度不足的问题。塑壳的边角做了小尺寸的倒角处理，在安装嵌入面板时不会刮伤面板的喷涂层，也能避免安装过程中塑壳边角崩裂的问题。

　　在实际选型应用中，这类单16段显示器件常被用在小型温控器、计数器、参数设置单元的面板上，单字符的显示可以配合旁边的功能标识完成单位切换、状态码输出、参数位调整等功能，相比LCD段码屏，LED发光的显示方式响应速度更快，在低温环境下不会出现LCD屏的响应滞后、显示发虚的问题，适配工业现场的宽温工作环境。驱动层面上，16段的显示可以搭配专用的段码驱动芯片，仅需要少量IO口就能完成段码的点亮控制，不需要高速的通讯总线，在抗干扰要求较高的工业现场，这种并行段式驱动的方式比串行点阵屏的抗干扰能力更强，不会出现通讯干扰导致的显示乱码问题。

　　建模时还要注意发光区域的凹陷设计，实际器件的发光段是嵌在塑壳的凹槽内的，表面覆盖有透明的环氧树脂封装层，这层结构的厚度要控制在合理范围，既不能过厚导致发光模糊，也不能过薄无法保护内部的发光芯片。器件右下角的定位缺口是安装时的防呆设计，建模时要准确还原这个缺口的位置和尺寸，避免生产时出现器件装反、引脚对位错误的问题。引脚的排布顺序要和实际 datasheet 中的定义一致，在做PCB封装匹配时可以直接对应引脚定义，不需要额外调整引脚映射，减少硬件设计时的出错概率。
