六轴联动数控加工机床结构三维设计

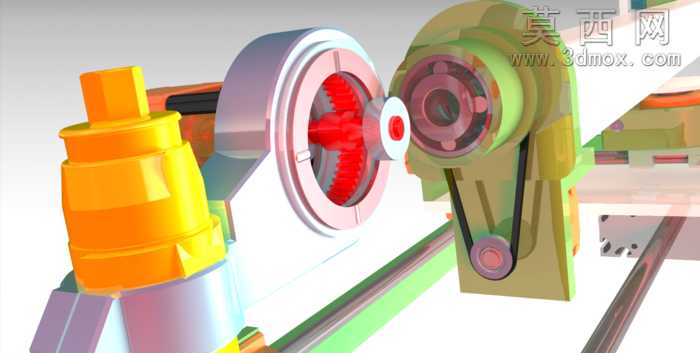

本作品为六轴数控加工设备的三维结构设计，建模阶段采用参数化特征构建方式，先完成核心功能模块的基准定位，再逐一搭建各运动轴的装配关系。主轴单元采用阶梯式锥面结构设计，建模时通过旋转凸台特征生成主体轮廓，表面赋予高光亮面金属材质，模拟加工主轴的硬质合金镀层质感，不同直径段的过渡圆角严格按照实际加工工艺的倒角规范设置，避免应力集中的结构缺陷。传动模组部分，同步带轮与传动带的配合结构做了精准的啮合约束，带轮表面做了防滑纹理的细节刻画，材质分别赋予铸铁哑光质感与橡胶黑色磨砂质感，张紧调节机构的摆臂结构设置了合理的转动自由度约束，还原真实设备的张紧调整功能。齿轮传动副部分，内齿圈与行星轮的齿形参数经过模数匹配计算，建模时通过渐开线齿廓生成工具完成齿形绘制，装配时严格按照中心距要求完成啮合定位，齿面赋予金属淬火后的亮灰色材质，还原传动部件的加工质感。回转工作台模块采用分层式结构设计，外层防护壳体赋予半透明工程塑料材质，可直观展示内部的轴承与传动结构，壳体表面的安装孔位、定位凸台均按照实际装配需求做了细节还原。床身导轨部分采用线性导轨结构，滑块与导轨的配合面做了精度级的贴合约束，导轨表面赋予镀铬亮面材质，模拟直线导轨的高精度加工表面。渲染阶段采用工作室柔光环境，对不同材质的反光度、粗糙度参数做了差异化调整，金属部件设置合适的环境反射强度，橡胶与塑料部件调整为低反光哑光属性，整体渲染效果清晰区分各功能部件的材质差异，完整呈现六轴数控设备的多轴联动结构布局，各运动轴的运动行程预留空间、部件干涉检查均在建模阶段完成验证，确保结构设计符合多轴加工设备的运动逻辑，可直观展示六轴机床相较于传统三轴、五轴设备的结构优势，清晰呈现多轴联动加工的结构实现方式。
