5050规格贴片式发光二极管结构模型

　　在消费电子、工业控制、照明模组的PCB布局设计环节，表面贴装类发光元件的选型与装配校核，直接决定了整板的生产良率与后期显示、指示功能的可靠性，5050规格的贴片发光元件作为当前应用覆盖面极广的表贴发光器件，其三维结构模型的精度，会直接影响结构工程师做器件干涉检查、焊盘匹配设计、钢网开孔校核的最终效果。

　　从实际工程应用场景来看，这类贴片元件常被用在室内照明灯带、工控设备状态指示灯板、消费类数码产品的背光提示模块、车载内饰氛围灯单元中，不同应用场景下对元件的高度公差、引脚共面度、发光面的位置偏差都有明确要求。比如在做超薄型消费电子产品的结构堆叠时，元件本体的总高度不能超过PCB到外壳内壁的预留间隙，否则会出现外壳顶伤元件发光面、装配后压损封装胶体的问题；在高密度排布的LED灯带设计中，相邻元件的侧边间距需要满足回流焊的工艺间距要求，避免焊接过程中出现连锡、元件移位的不良。

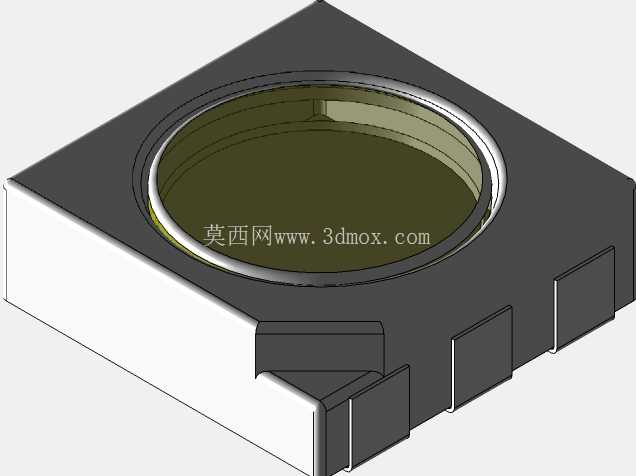

　　这个模型还原了5050贴片LED的完整结构细节：方形的黑色塑封本体作为元件的基座，承载内部的发光芯片与引线框架，中心区域的圆形透光封装胶体采用半透明环氧树脂材质，既起到保护内部芯片、绑定金线的作用，也能通过胶体的折射调整发光角度，模型中胶体与塑封基座的配合台阶完全按照实际封装尺寸还原，能清晰看到两者的装配限位结构。元件侧边的焊盘引脚采用对称式分布，每个引脚的厚度、伸出长度、引脚间距都严格匹配实际量产器件的封装尺寸，引脚与塑封本体的结合处做了圆弧过渡处理，还原了实际塑封工艺的溢胶与结合形态，避免模型做理想化直角处理导致的装配仿真偏差。

　　从设计思路的还原角度来看，这类表贴器件的结构设计核心是平衡封装可靠性、焊接适配性与发光效率：方形本体的设计是为了适配贴片机的吸嘴拾取，平整的顶面能保证吸嘴拾取时的真空密封性，提升高速贴装过程中的拾取良率；中心圆形发光区的尺寸经过优化，在保证足够发光面积的同时，预留了足够的塑封边缘宽度，避免回流焊过程中塑封本体受热变形导致的胶体脱落；侧边引脚的弯折角度与共面度设计，严格匹配SMT回流焊的工艺要求，保证焊锡熔化时元件能通过表面张力自动对齐焊盘，减少偏移不良。

　　在做安装边界校核时，工程师可以直接调用这个模型完成多项检查：首先是PCB焊盘的匹配性，通过模型引脚的位置与尺寸，核对设计的焊盘长度、宽度、相邻焊盘间距是否符合焊接工艺要求，避免焊盘设计过小导致的焊接强度不足，或是焊盘过大导致的锡量过多引发元件立碑；其次是装配空间的校核，将模型导入整板装配文件后，可以检查元件上方的外壳间隙、相邻元件的侧边距离，确认是否满足最小装配间隙要求，尤其是在做灌胶类防水照明产品时，还能通过模型计算灌胶层的厚度，保证发光面上方的灌胶层均匀，避免出现光斑不均的问题；另外在做钢网开孔设计时，可以参考模型引脚的实际接触面积，调整钢网开孔的大小与形状，控制每个引脚的锡膏印刷量，减少虚焊、连锡的工艺风险。

　　不同于插件类LED元件，5050贴片LED的无引线设计能大幅降低元件的整体高度，适配超薄型产品的设计需求，同时表面贴装的工艺能适配高速SMT生产线，大幅提升整板的焊接生产效率，模型中还原的引脚底部平面度细节，能帮助工程师在做DFM分析时，提前识别引脚共面度偏差可能带来的焊接风险，在设计阶段就优化焊盘的尺寸与钢网开孔参数，减少后期试产阶段的工艺调整次数。对于刚接触电子结构设计的工程师来说，通过这个模型可以直观理解表贴发光元件的封装结构，区分不同规格贴片LED的尺寸差异，避免在选型时出现封装混淆导致的PCB打样报废问题。
