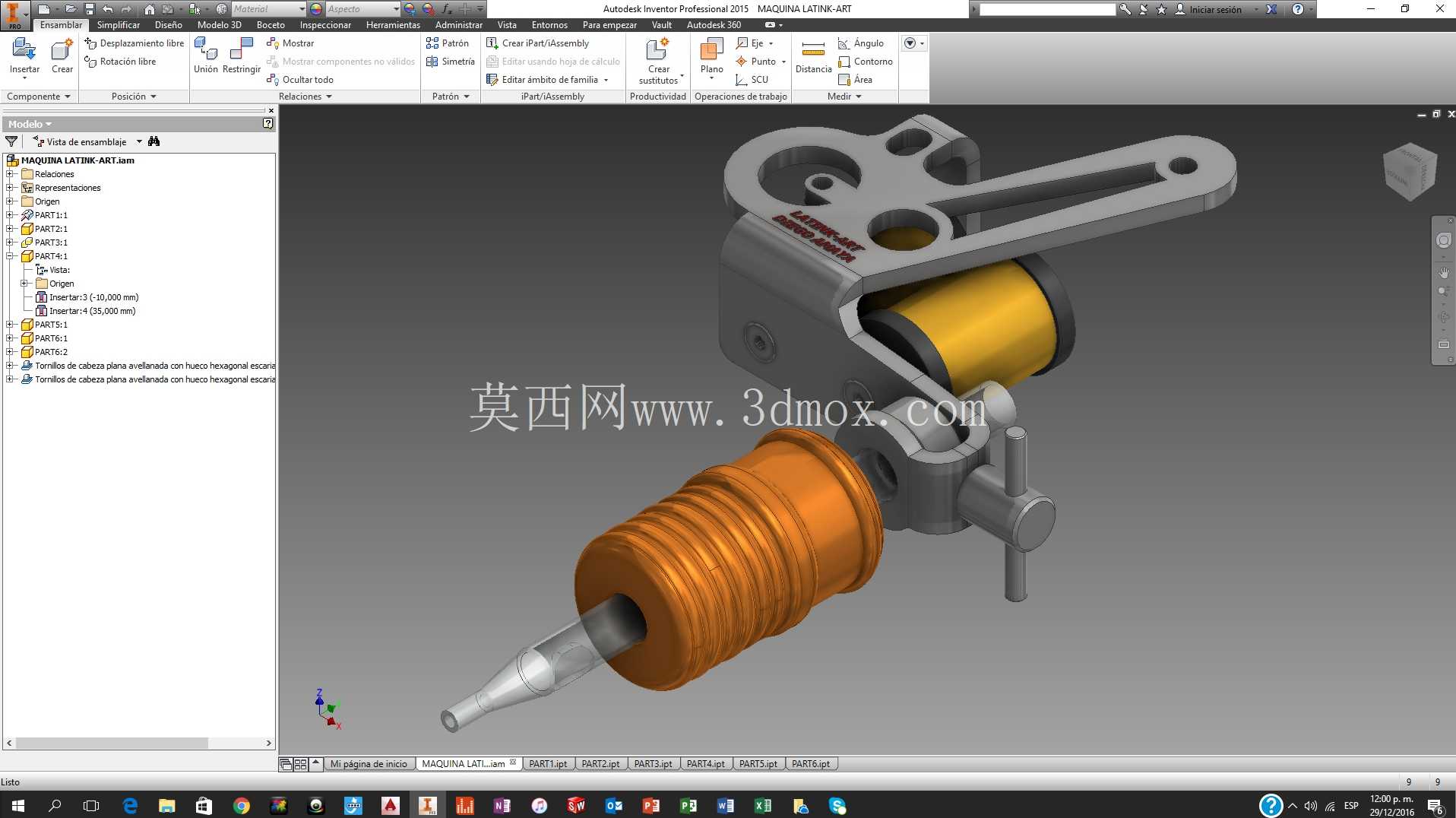

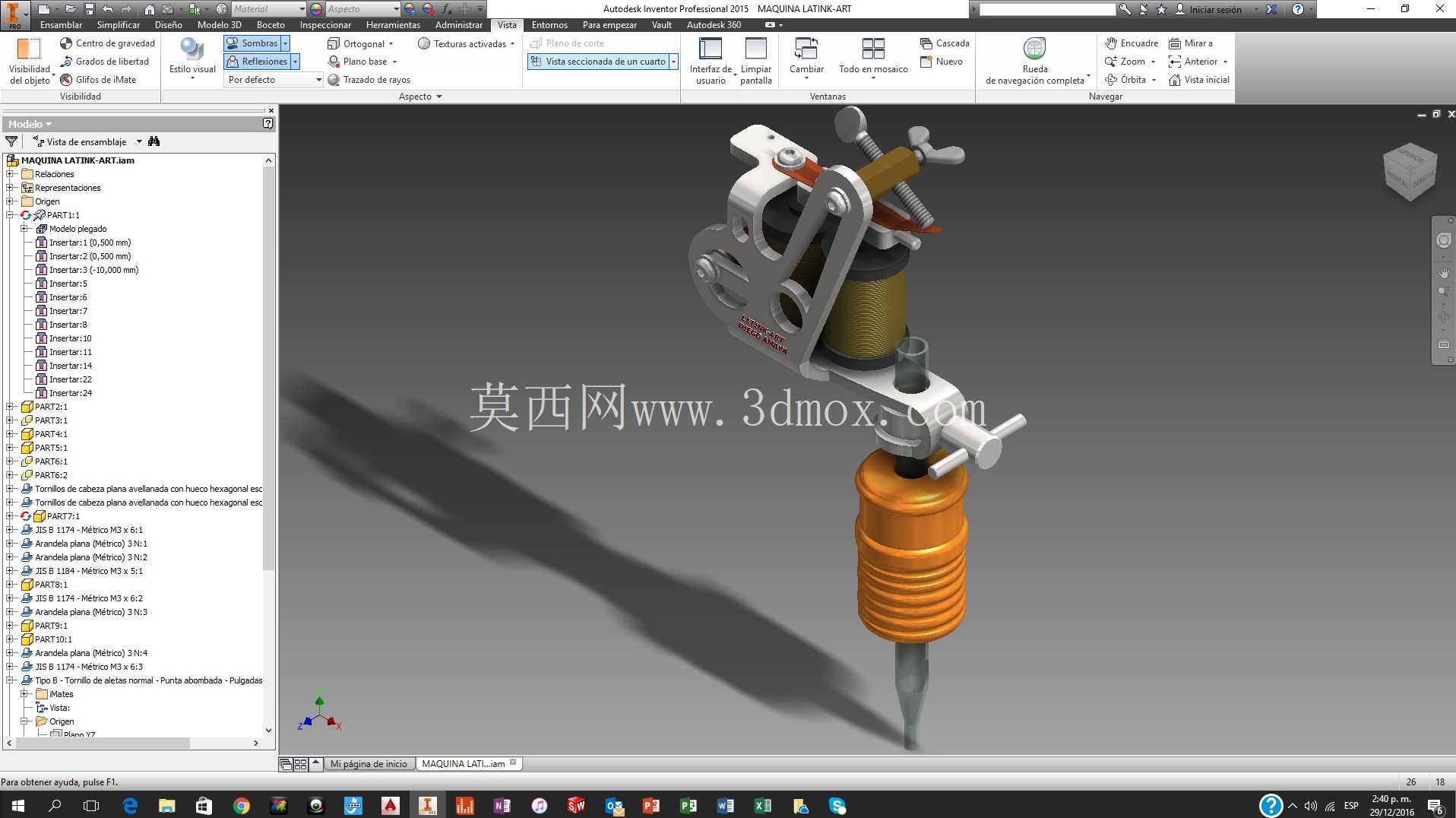

线圈式纹身机结构三维设计

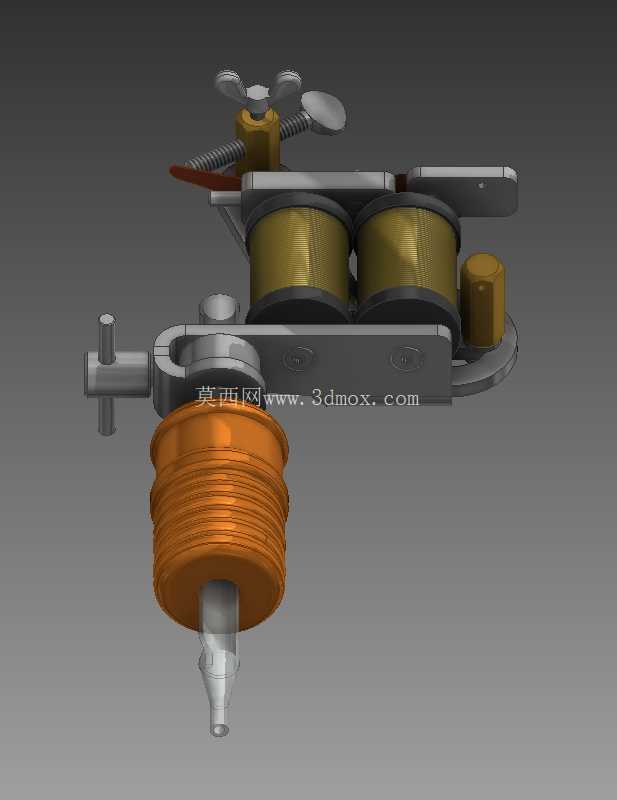

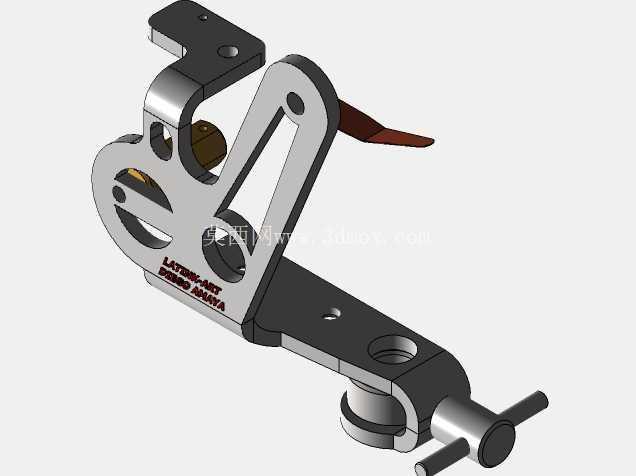

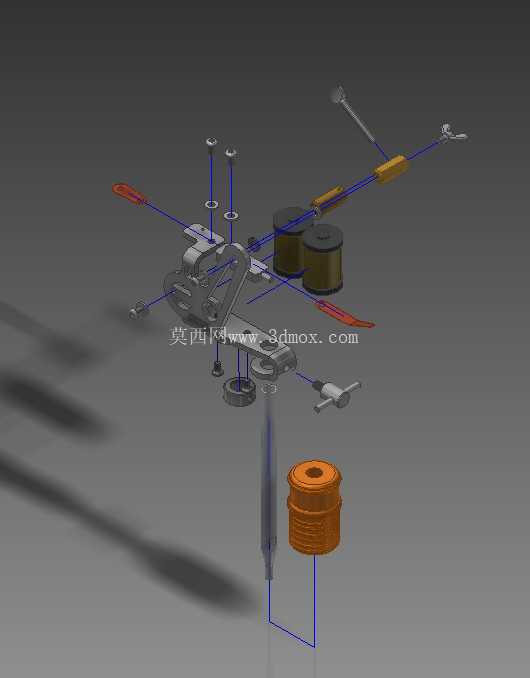

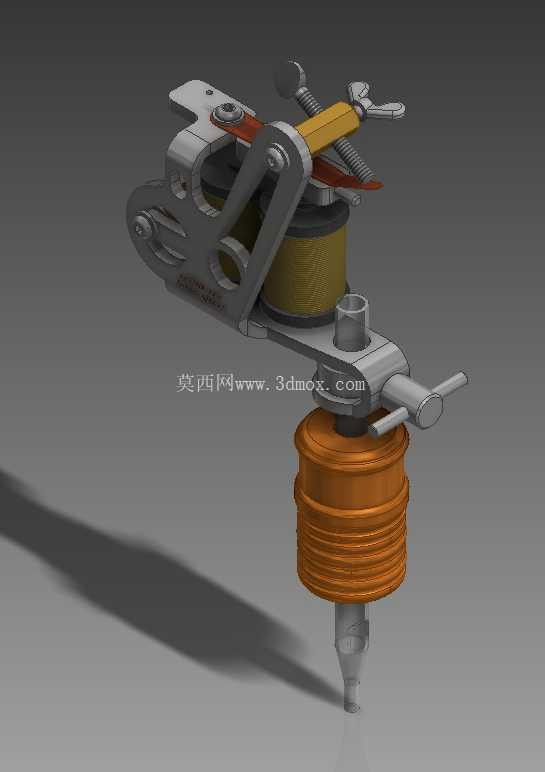

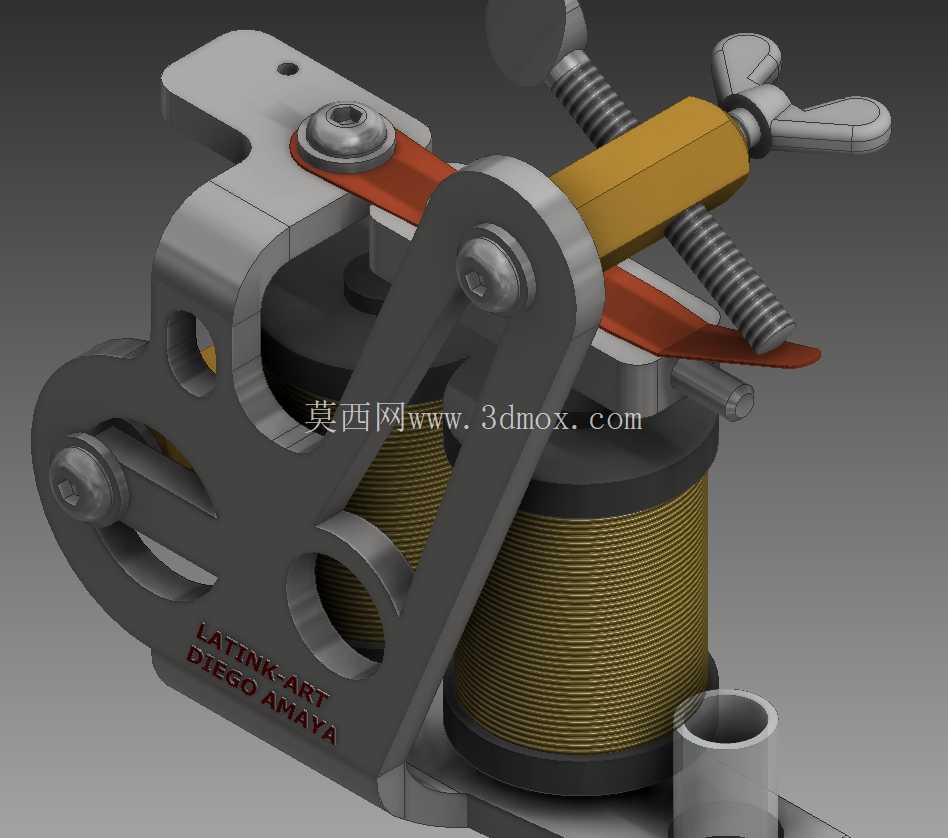

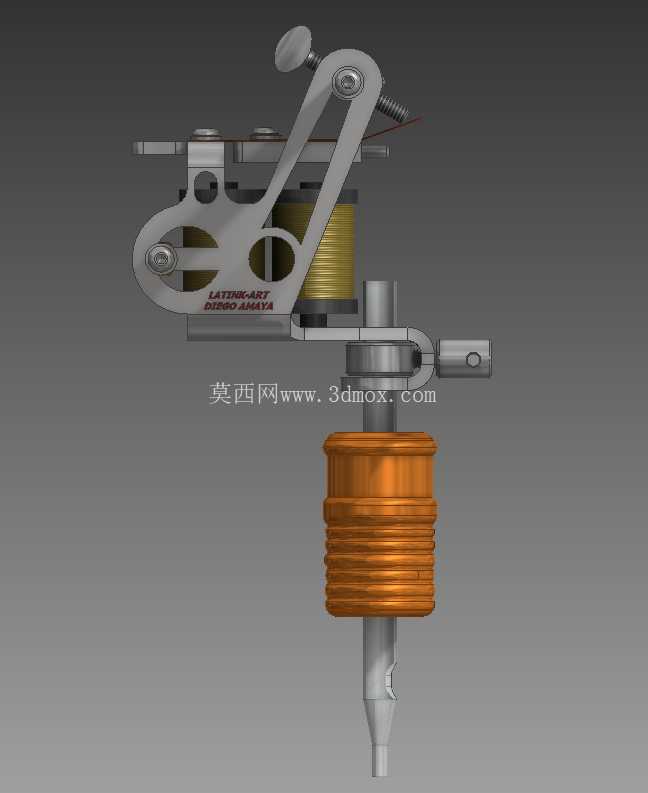

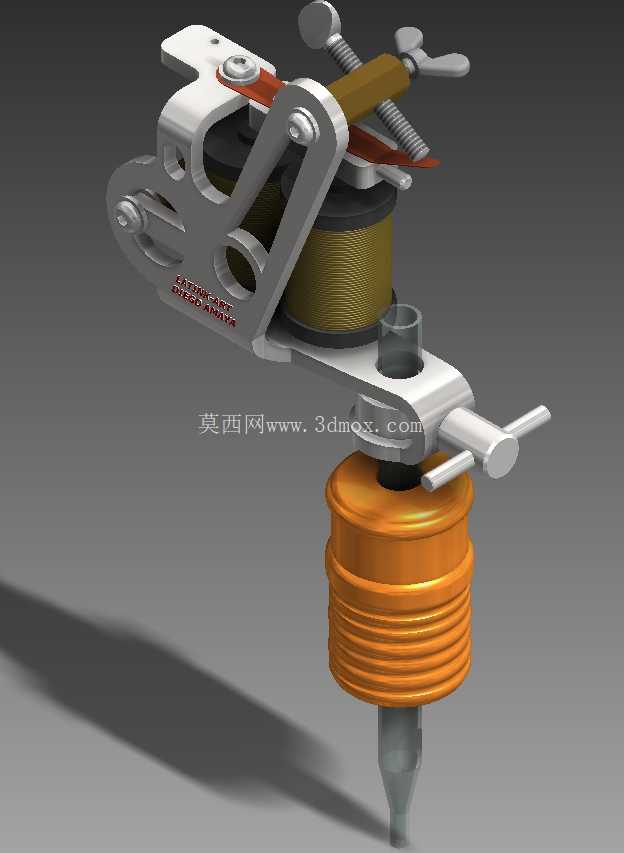

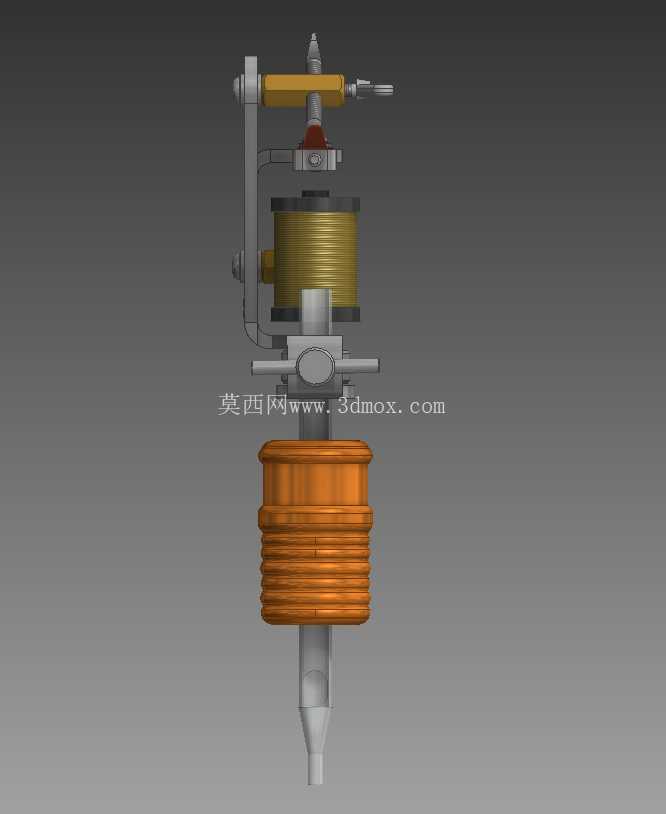

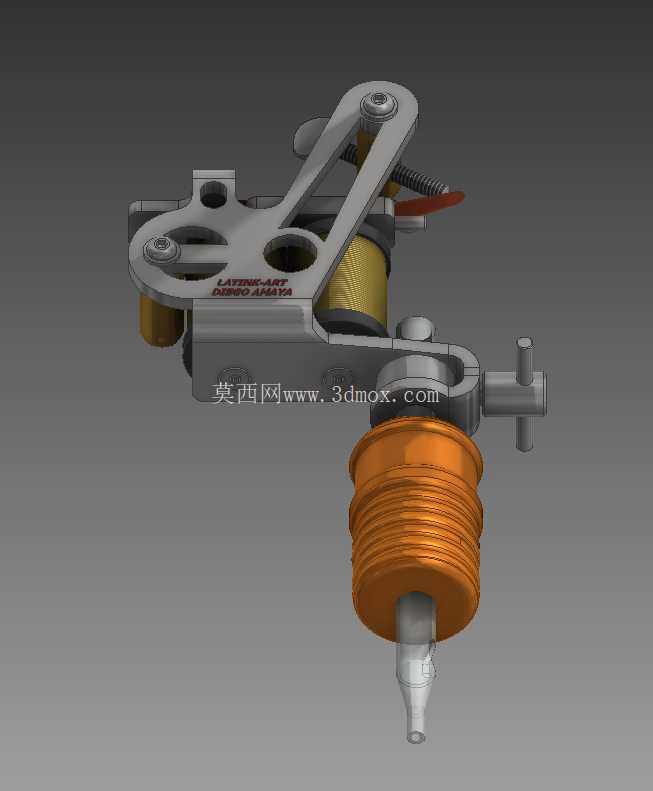

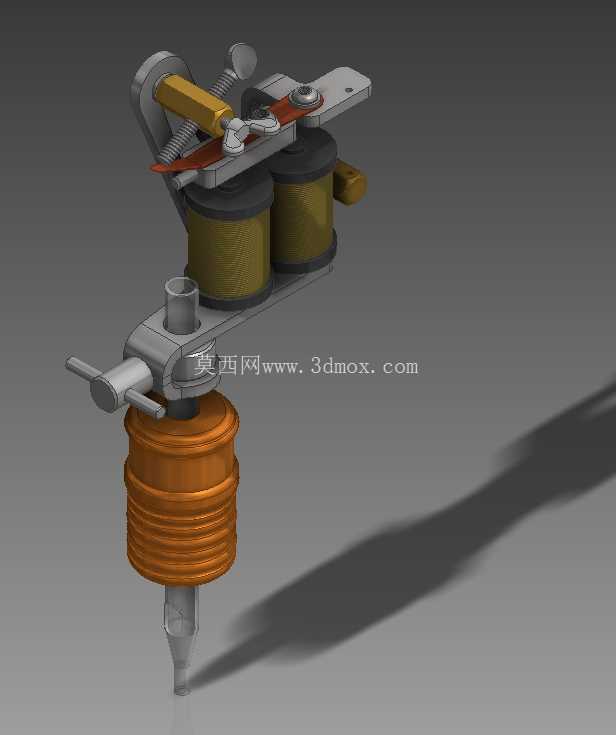

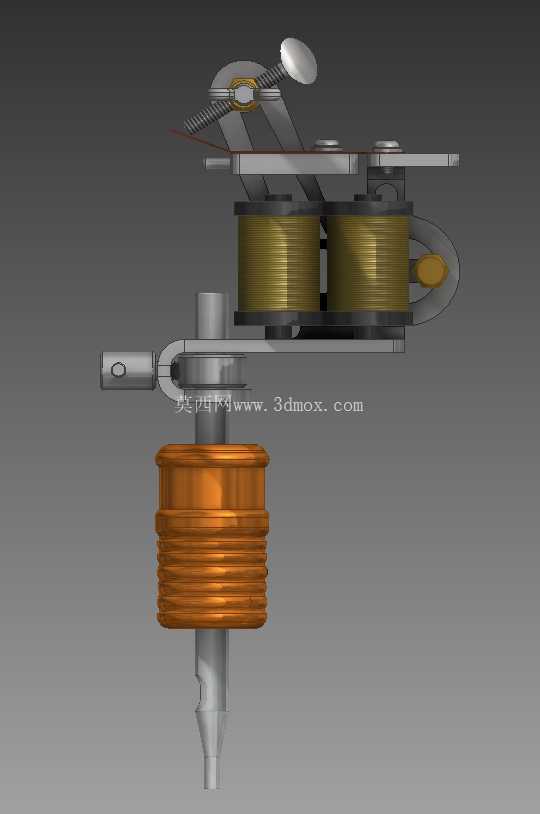

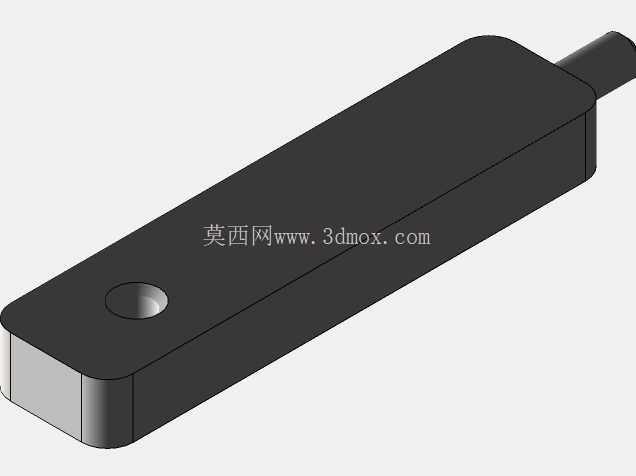

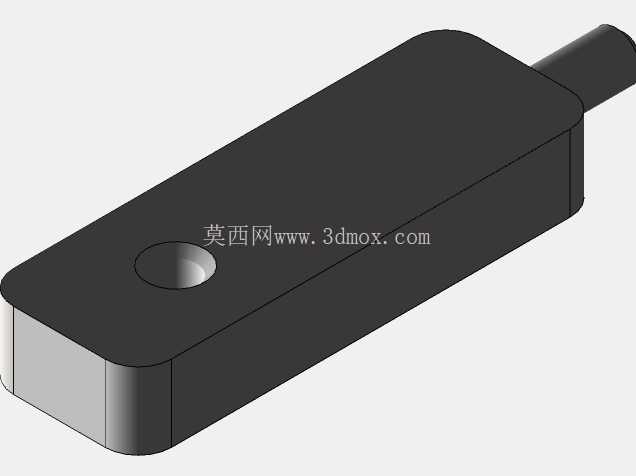

　　这款线圈驱动的纹身作业设备，主要面向专业纹身门店的日常刺青作业场景，也可作为纹身设备维修、改装环节的结构参考样件，适配常规纹身作业中割线、打雾的不同操作需求，核心依靠双线圈通断产生的电磁吸力带动衔铁往复运动，驱动纹身针做高频上下穿刺动作，将色料带入皮肤表层形成稳定着色。从结构设计逻辑来看，整机采用分体式叠装布局，核心的电磁驱动模块布置在机身中部靠上位置，两个绕制完成的漆包线线圈平行固定在L型金属机架上，线圈上方设置可调节的衔铁弹片组件，弹片一端通过紧固螺丝与机架连接，另一端连接针杆驱动块，通过调整弹片上方的接触螺丝松紧，可改变衔铁的吸合行程，进而调整纹身针的出针长度与往复频率，适配不同操作手法下的作业需求。

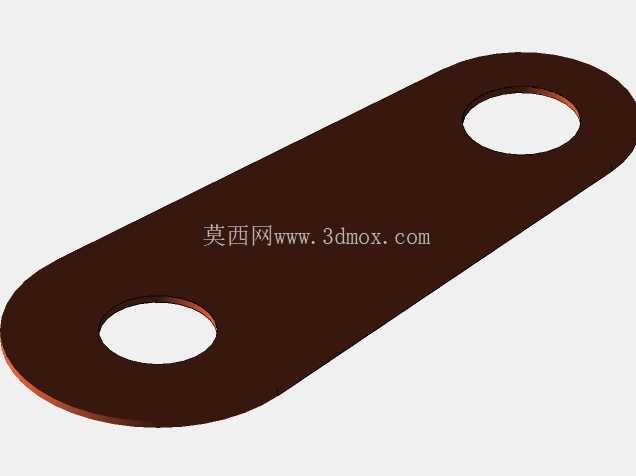

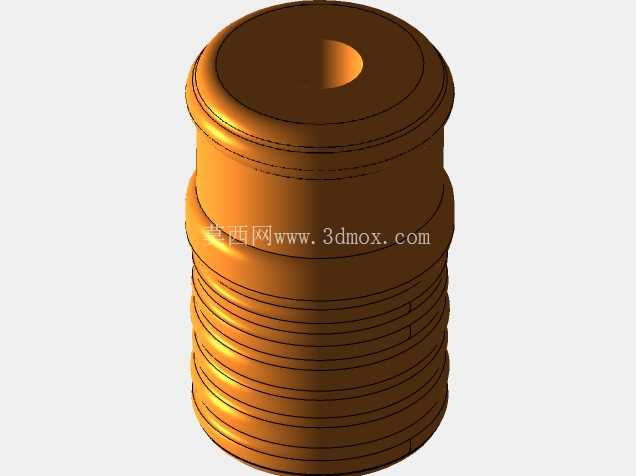

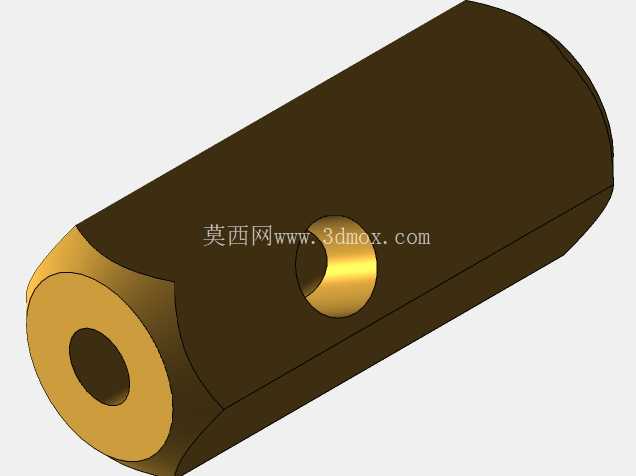

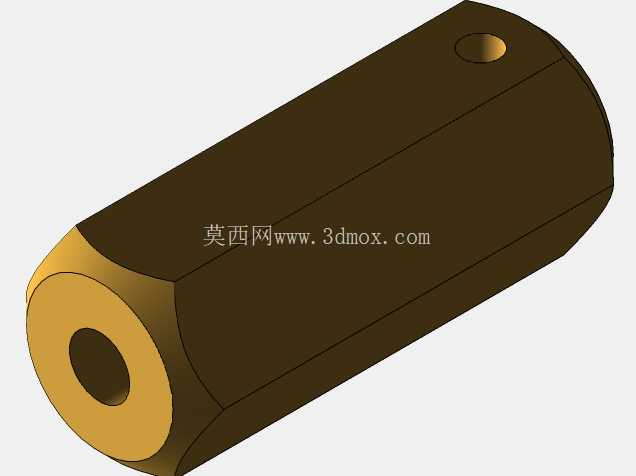

　　机身前端设置一体化的针嘴夹持结构，采用侧置顶丝锁紧方式，可兼容不同规格的一次性纹身针嘴，夹持位的同轴度公差控制在0.02mm以内，避免针杆往复运动过程中出现偏磨、卡滞问题，针嘴下方的出针通道做了圆弧过渡处理，减少针杆运动的摩擦阻力，同时可避免色料在通道内堆积干结。设备的握持部位设置在机架下方，采用多层阶梯状的绝缘隔热套结构，既可以隔绝线圈长时间工作产生的热量，避免操作人员握持时出现烫手感，也能通过阶梯纹理增加握持摩擦力，长时间作业时不易打滑，握持段的直径设计为18mm，符合多数纹身师的握持习惯，手腕转动操作时不会有硌手的问题。设备的供电接触端子设置在机架后侧，采用插拔式铜质接线柱，可适配常规纹身机的勾线供电接口，接线柱与机架之间设置绝缘垫片，避免出现漏电、短路问题，接线柱的接触电阻控制在5毫欧以内，大电流工作时不会出现异常发热。从安装边界尺寸来看，整机不含针嘴的长度为78mm，宽度为42mm，高度为65mm，安装固定纹身针后总长度不超过110mm，常规作业时的操作回转半径不超过120mm，在狭小的作业面操作时也不会出现磕碰问题。

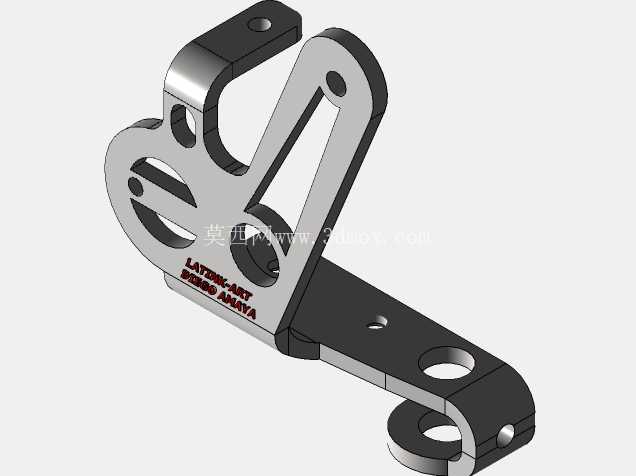

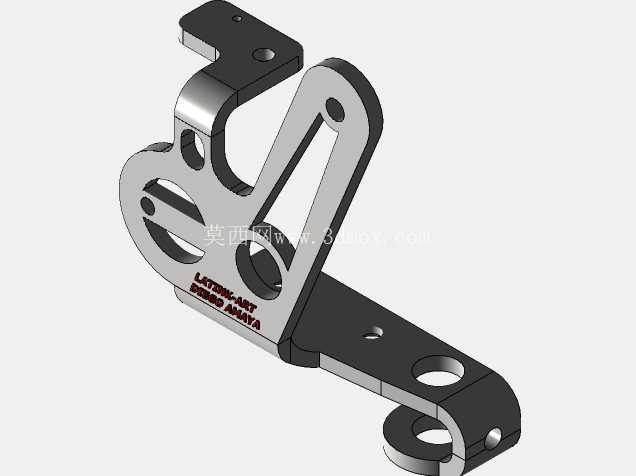

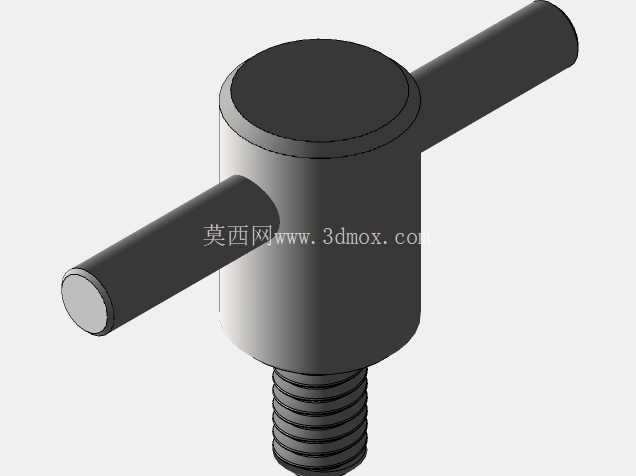

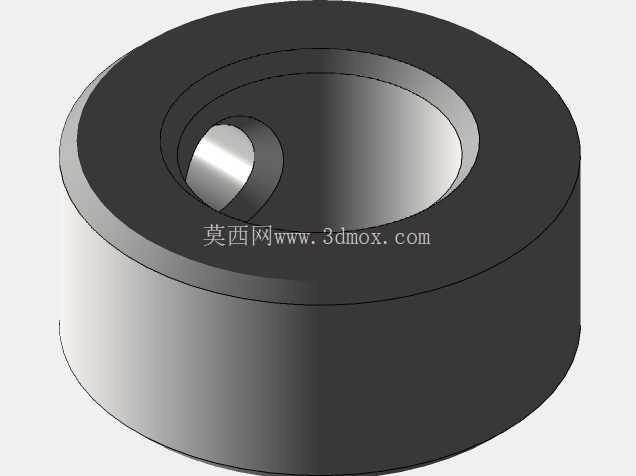

　　机架主体采用冷轧钢板冲压成型后做镀锌防锈处理，所有活动连接部位都做了去毛刺倒角处理，弹片采用高弹性弹簧钢材质，经过淬火回火处理后硬度达到HRC42-45，可承受每分钟3000次以上的往复弯折而不出现疲劳断裂，线圈的绕线匝数经过匹配调校，在8-12V的常规工作电压下，可输出稳定的驱动力，带动不同规格的纹身针稳定作业，不会出现动力不足导致的跳针、上色不均问题。设备顶部设置的调节旋钮采用滚花设计，操作人员无需借助工具即可手动调整触点间隙，快速切换不同的出针力度，适配割线时需要的强穿透力、打雾时需要的轻柔触感的不同需求，触点部位采用银钨合金材质，耐电弧烧蚀，长时间通断工作也不会出现接触不良的问题。

　　在结构细节处理上，线圈外侧包裹的绝缘纸做了浸漆处理，既可以固定线圈绕线避免松散，也能提升绝缘性能，线圈与机架之间设置隔热云母片，减少线圈向机架传递的热量，衔铁与线圈铁芯的对位精度经过调校，吸合时不会出现偏载，运行噪音控制在30分贝以内，长时间作业也不会产生刺耳的异响影响操作体验。针杆驱动块上设置的针杆固定螺丝采用内六角结构，锁紧力稳定，可牢固夹持不同直径的纹身针杆，作业过程中不会出现针杆松动移位的问题，设备整体的可拆卸结构设计，方便日常维护时清理残留色料、更换磨损的弹片与触点部件，无需专用工具即可完成大部分的日常保养操作。
