双轴联动光伏追日跟踪装置结构设计

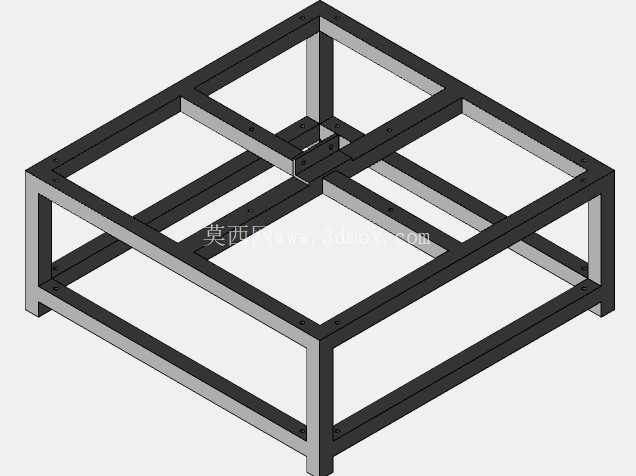

　　在分布式光伏电站、离网型太阳能供电系统、户外光伏监测基站的实际部署场景中，固定倾角的光伏安装支架始终存在受光角度随太阳方位偏移、日均发电效率偏低的痛点，双轴太阳能跟踪装置正是为解决这一问题开发的机械执行结构，可同时在方位角与俯仰角两个维度实时调整光伏组件的朝向，让光伏板受光面始终保持与太阳入射光线垂直的状态，相比固定支架可提升25%-35%左右的日均发电量，尤其适配高纬度地区、光照时长季节性差异大的区域使用。从结构设计逻辑来看，整套装置采用立柱式承载布局，底部为法兰连接的固定基座，可直接与预制混凝土基础、钢结构平台顶面通过螺栓锁紧，基座内部集成方位角回转支承结构，采用蜗轮蜗杆传动副驱动水平方向的0-360度回转，传动副自带自锁特性，可在任意调整角度下锁止，避免大风天气下组件出现偏转移位，整套回转机构的径向跳动公差控制在0.2mm以内，保证长期运行的定位精度不会出现明显衰减。

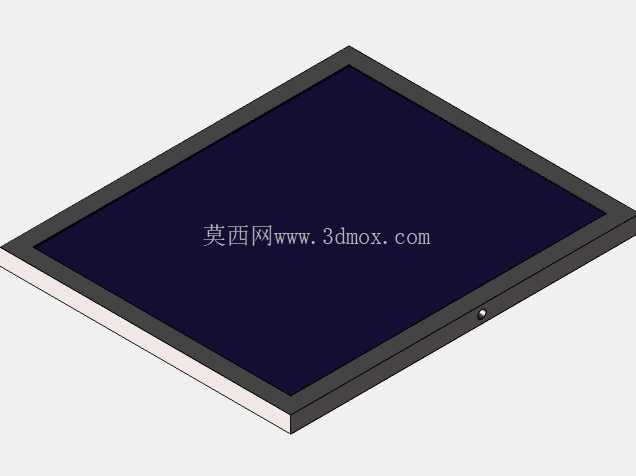

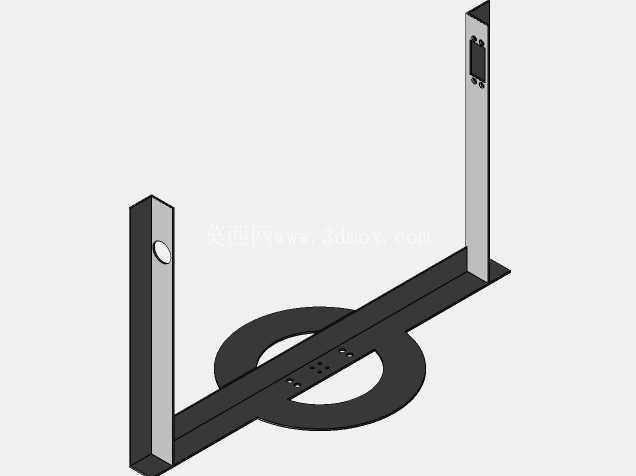

　　俯仰调节部分采用双侧铰接的支架结构，光伏组件安装面预留标准的光伏板安装孔位，可适配常规尺寸的单块或多块拼接光伏板安装，俯仰驱动采用线性推杆结构，推杆两端分别与回转平台、光伏安装支架铰接，可实现0-90度范围内的俯仰角度调整，推杆内部集成行程限位开关，可在上下极限位置自动切断动力输出，避免结构出现过位顶死的问题。在安装边界的尺寸设计上，整套装置的立柱主体采用矩形钢管焊接成型，壁厚根据承载的光伏组件总重量做匹配选型，常规款型可承载150kg以内的光伏组件及附属配件重量，基座法兰的安装孔采用圆周均布设计，孔位间距适配市面通用的地脚螺栓规格，现场安装时无需额外做孔位二次加工，可直接完成对接固定。

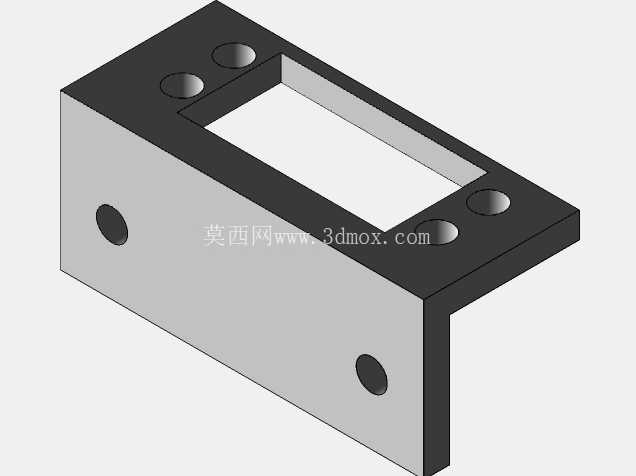

　　整套结构的所有转动铰接位置都配置了带密封结构的自润滑轴承，可适应户外沙尘、降雨、高低温交替的复杂工况，减少日常维护的频次，轴承位置的密封等级达到IP65，可有效阻挡沙尘进入铰接间隙，避免长期运行后出现转动卡涩的问题。在结构受力校核阶段，设计时重点考虑了户外12级大风工况下的结构强度，所有焊接位置都做了满焊处理并做应力释放，支架主体的抗弯、抗扭强度均满足户外光伏安装的结构安全规范，不会在强风天气下出现结构变形、焊缝开裂的问题。方位角与俯仰角的驱动接口预留了标准的电机安装位，可适配步进电机、伺服电机或者直流减速电机搭配控制器使用，用户可根据自身的控制精度需求、成本预算灵活选配驱动部件，无需对主体结构做二次修改。光伏安装面的框架采用轻量化的铝合金型材拼接设计，在保证结构强度的前提下尽可能降低整体自重，减少下部回转与俯仰驱动机构的负载，降低驱动电机的功率选型要求，同时铝合金材质本身具备优秀的抗腐蚀性能，户外长期使用不会出现锈蚀问题，表面做阳极氧化处理，可进一步提升耐候性。整套装置的走线都设计了内部穿线通道，所有动力线、传感器信号线都从立柱内部、支架内腔穿行，避免线缆外露在户外受紫外线照射出现老化破损，同时也让整体外观更加整洁，减少线缆被风刮动产生的磨损问题。

　　在实际应用中，这套跟踪装置除了搭配光伏组件使用外，也可搭载太阳辐射监测传感器、小型聚光光伏模块、太阳能聚热集热装置等需要对准太阳方位的设备使用，结构的适配性较强，用户可根据自身的搭载需求调整上部安装面的孔位布局，主体承载结构无需做大幅改动。设计过程中对所有运动部件的运动间隙都做了合理预留，既不会因为间隙过大导致调整过程中出现晃动，也不会因为间隙过小导致低温环境下结构收缩出现卡滞，可在-40℃到60℃的环境温度范围内稳定运行，适配国内绝大多数地区的户外气候条件。
