导轨安装式压差开关结构设计方案

　　在工业自动化流体控制回路、暖通空调风压监测、化工管路密闭性检测、消防系统压差联锁这类场景里，压差开关是承担阈值触发、状态联锁的核心检测元件，不同于普通压力开关只采集单点压力数值，这类元件直接比对两个取压口的压力差值，一旦差值达到预设动作阈值就输出开关量信号，直接串入设备安全回路完成联锁动作，不需要额外配信号转换模块，响应速度能满足绝大多数工业现场的安全联锁要求。

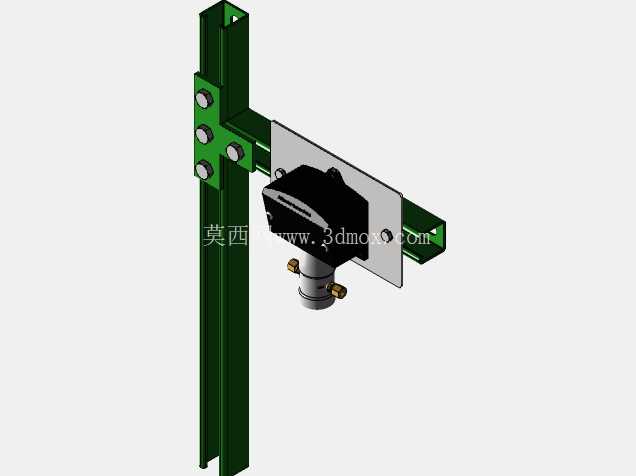

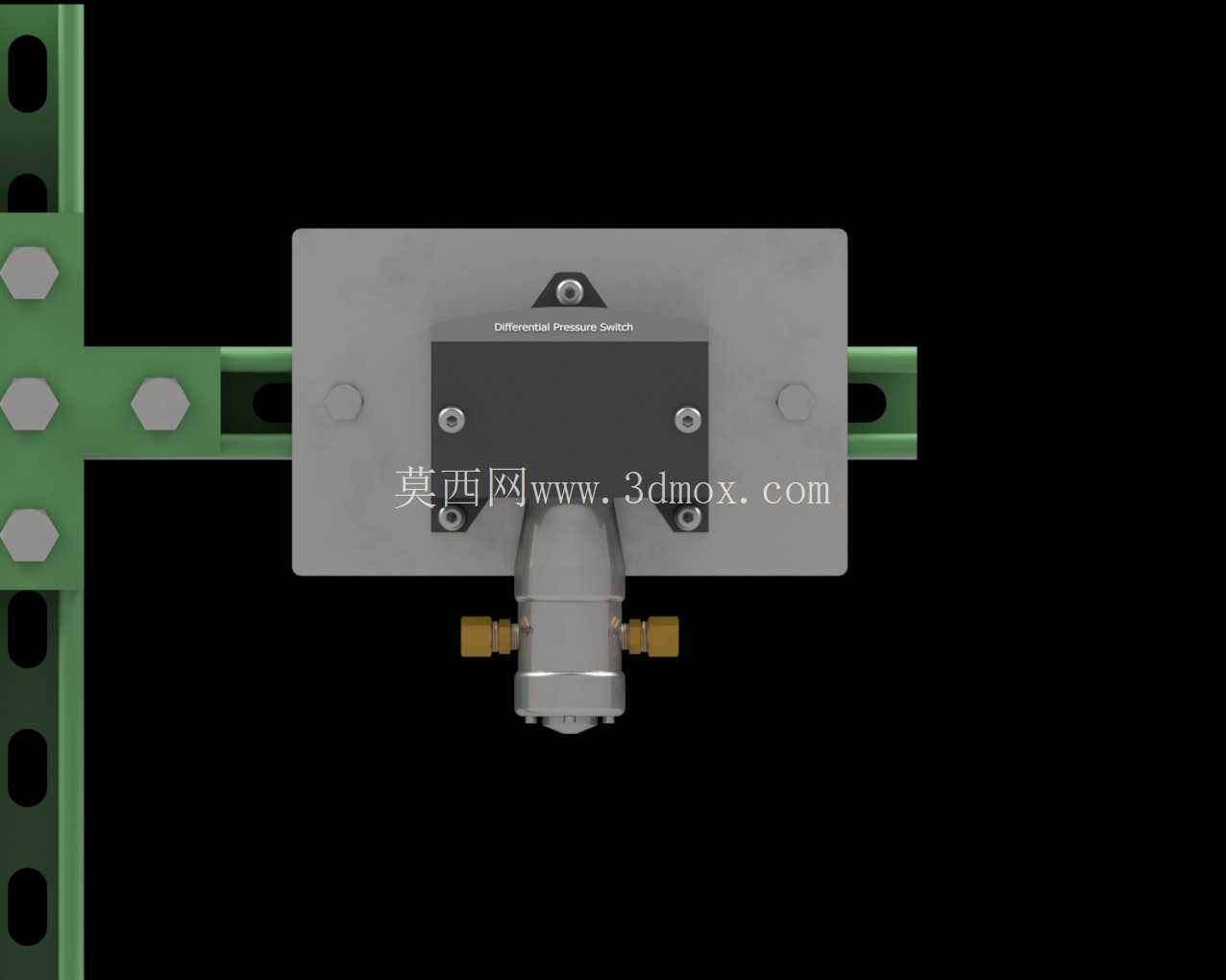

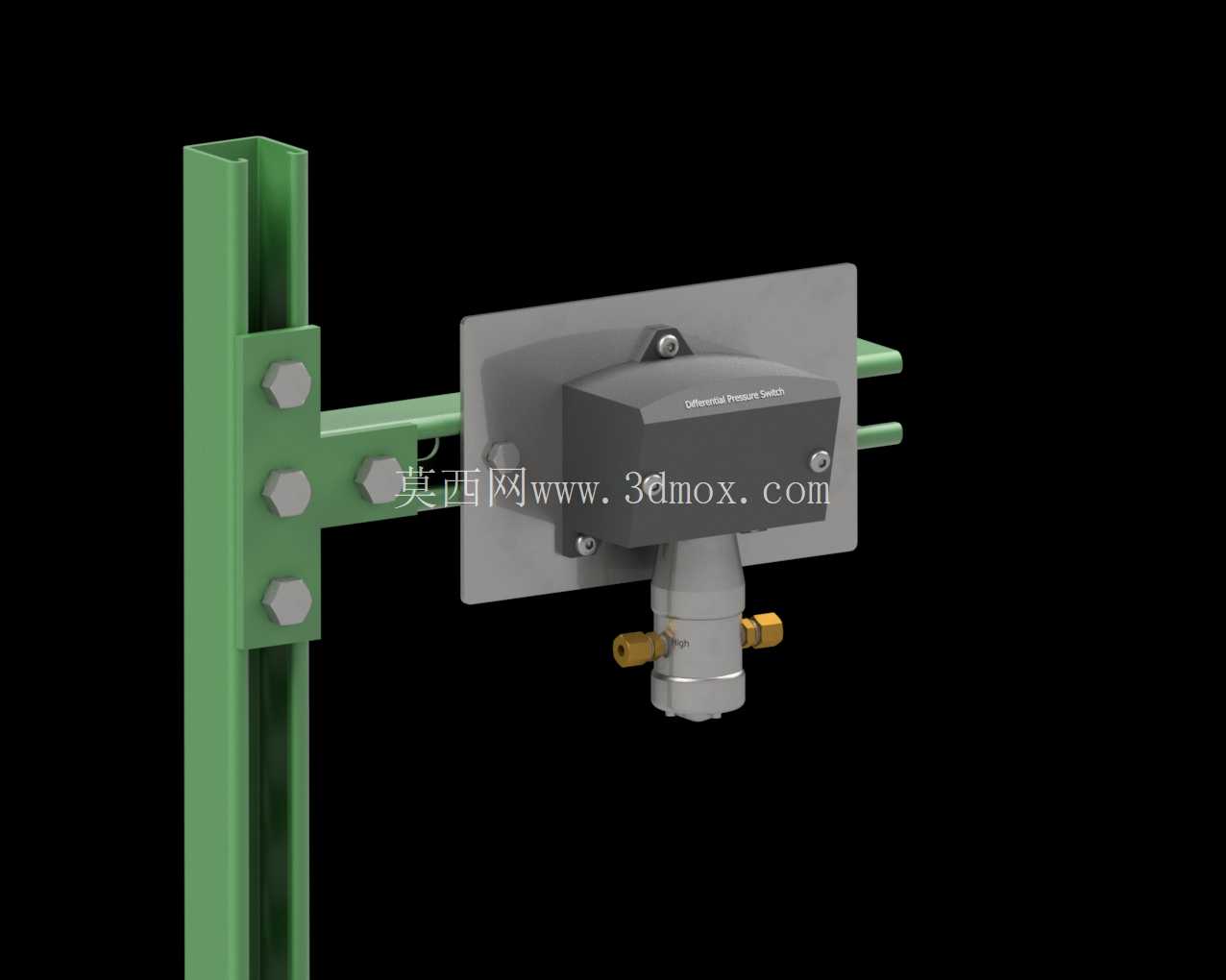

　　这次呈现的结构方案，采用了C型导轨侧装的安装形式，安装支架采用折弯钣金件加工，支架上预留了多组安装孔位，既可以适配标准35mm工业导轨的卡装固定，也能通过螺栓直接固定在设备柜体的安装梁上，安装面的平面度公差控制在0.2mm以内，避免安装后壳体受力变形影响内部膜片的动作精度。取压接口采用下置式布局，两个黄铜材质的快插接口直接伸出壳体底部，接口规格适配常用的6mm气动软管，现场布管时不需要额外做转接，接口的密封面采用锥面配合结构，拧紧后能承受1MPa以内的静压无泄漏，完全满足常规低压流体、气体回路的检测需求。

　　从结构设计逻辑来看，整个开关的核心动作部件封装在黑色阻燃工程塑料壳体内，壳体侧壁预留了动作阈值调节的隐蔽槽口，调试人员可以在不拆壳体的情况下，用一字螺丝刀调整内部弹簧预紧力，以此改变压差动作的阈值范围，调节区间覆盖常规工控场景常用的20Pa到500Pa压差检测需求，调节过程有清晰的档位阻尼感，能避免现场震动导致阈值漂移。壳体和安装钣金之间采用两颗不锈钢十字盘头螺钉固定，螺钉的拧紧扭矩控制在0.8N·m，既保证连接可靠，也不会压裂塑料壳体的安装柱。

　　安装边界方面，整个组件连同安装支架的横向伸出长度控制在120mm以内，导轨安装位到壳体最外侧的垂直距离为85mm，底部取压接口距离安装导轨下沿的距离为40mm，现场布线布管时只要预留出150mm见方的安装操作空间，就能完成整个元件的装拆和调试，不会和柜内其他布线槽、相邻电气元件产生干涉。支架上的导轨卡装结构采用弹性卡扣设计，安装时只需要把卡扣卡在导轨上沿，向下按压就能完成固定，拆卸时用一字螺丝刀撬动卡扣锁舌就能直接取下，不需要把整个导轨上的其他元件拆下来，后期维护更换的效率很高。

　　实际应用中，这类压差开关常被用在除尘设备的滤袋堵塞检测场景，当滤袋表面积灰过多导致前后风道压差超过设定值，开关就会触发信号给控制系统，启动清灰脉冲装置；也会用在自动化设备的压缩空气气源压力差监测，当气源过滤芯堵塞导致进出口压差超标，就触发报警提示维护人员更换滤芯；在消防排烟系统里，这类开关还会被用来监测排烟风道的压差，保证前室和走道的压差维持在规范要求的区间内，联动旁通阀的开度调整。

　　结构设计过程中，特意把两个取压接口做了防呆标识，高压侧和低压侧接口旁做了凸起的字符标记，避免现场施工时接反取压管导致开关误动作。壳体的防护等级达到IP54，壳体拼接处做了一圈密封胶条，能阻挡现场的粉尘和飞溅的水滴进入内部，适合在车间、设备夹层这类非极端恶劣的工业环境下长期使用，内部的微动开关采用银合金触点，电气寿命能达到10万次以上，满足工业设备长期运行的可靠性要求。安装支架的表面采用喷塑处理，涂层厚度控制在60到80微米，能适应常规工业环境下的防腐蚀要求，不会因为长期受潮出现锈迹污染柜内其他元件。
