奇诺SD30MTD伺服驱动装置三维结构

　　这款伺服驱动装置的三维结构还原，完全贴合工业现场电控柜内的实际安装使用需求，在建模初期就充分考虑了设备集成时的各类边界条件，没有做多余的装饰性结构，所有外观特征都对应实际器件的功能分区。从实际应用场景来看，这类驱动单元多部署在自动化生产线的电控柜内、小型专用设备的控制舱中，承担伺服系统的动力转换、信号输出与运行状态反馈功能，和伺服电机、运动控制器、编码器组成完整的运动控制链路，给执行端提供精准的动力输出与位置控制支撑。

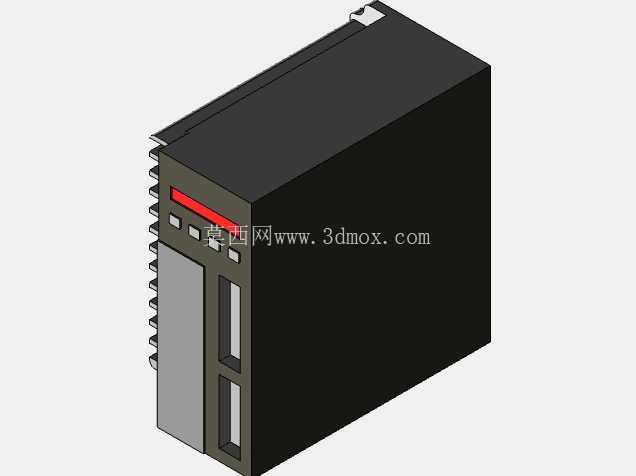

　　建模过程中优先还原了设备的安装基准面，底部的定位凸台、侧边的散热鳍片结构都严格按照实物的装配公差做了还原，安装孔位的间距、凸台的突出高度都匹配常规DIN导轨安装与螺丝固定两种安装方式的尺寸要求，设计人员在做电控柜布局时，可以直接调用该模型核对安装间隙，不用额外测量实物尺寸，能有效避免后期装配时出现的干涉问题。设备正面的操作区域做了分块处理，上方的红色数码显示窗口对应实际运行时的参数显示、故障代码提示功能，下方的几个实体按键对应参数设置、手动调试、复位操作的功能位，两个长条形的插槽区域是外接通讯线、编码器线的接口位置，建模时特意保留了接口区域的凹陷深度，方便设计人员核对接线时的线缆弯曲半径，避免出现线缆弯折过度导致的接触不良问题。

　　从功能特性的还原来看，模型没有简化侧边的散热结构，这类驱动单元在持续带载运行时，功率器件的发热量较大，侧边的鳍片是自然散热的核心结构，建模时保留了每一片鳍片的厚度与间距，在做电控柜热仿真分析时，可以直接导入模型计算散热通道的通风效率，不用二次修正散热结构的尺寸。设备整体的外形做了方正化处理，没有突出的异形结构，这也是工业电控器件的通用设计思路，能最大化利用电控柜内的安装空间，多个同型号驱动并排安装时，相邻设备之间只需要预留5mm的通风间隙即可，不会出现结构干涉。

　　设计思路上完全遵循工业器件的实用优先原则，所有外观的凸起、凹陷结构都有对应的实际功能，没有为了美观做无意义的曲面造型，顶部的接线端子区域做了台阶式抬高，避免接线时线缆和设备本体产生摩擦，端子排的排列间距也符合常规接线端子的尺寸规范，方便后期维护时的接线操作。设备的外壳主体为阻燃工程塑料材质，建模时对外壳的壁厚做了均匀化处理，拐角处的圆角都匹配实际注塑件的工艺要求，没有出现壁厚突变、直角尖角等不符合注塑生产工艺的结构，做外壳开模验证时，可以直接参考该模型的壁厚参数调整模具结构。

　　在安装边界的还原上，模型明确标注了设备的最大外轮廓尺寸，前端操作面板的突出高度、后端接线区域的深度都做了精准还原，设计人员在做电控柜的门板开孔、内部层板布局时，可以直接用该模型核对操作空间，保证设备安装完成后，柜门可以正常闭合，接线操作时手部有足够的操作空间，不会被周边其他器件阻挡。设备底部的接地端子位置也做了还原，对应现场安装时的接地规范要求，避免后期做安规检测时出现接地位置不符合标准的问题。

　　从实际选型适配的角度来看，该模型的结构还原度可以支撑设计人员完成前期的布局设计、干涉检查、线缆走向规划等工作，不用等到实物采购到位再核对尺寸，能大幅缩短电控系统的设计周期。设备侧面的标识区域预留了平整的安装面，对应实际产品的铭牌粘贴位置，建模时没有在该区域做多余的纹理或凸起，保证铭牌粘贴后平整无翘边。整体结构的分件也和实际产品一致，外壳分为上盖、底座两个主要部分，连接处的卡扣位置做了简化处理但保留了装配间隙，做设备拆装维护模拟时，可以清晰看到内部器件的装配空间，方便后期做维护流程的规划。
