嵌入式直流电压电流显示计量装置

　　这款嵌入式直流电参数显示装置，主要面向低压直流配电系统的前端监测场景设计，常见于通信基站直流供电柜、光伏储能离网系统、房车改装配电单元、实验室直流测试台这类需要实时掌握供电回路运行状态的位置，替代传统分立的指针式电压表、电流表，把电压、电流、功率、累计电量四个核心参数整合到同一显示界面，减少面板开孔数量的同时，也降低运维人员巡检时的读数难度。

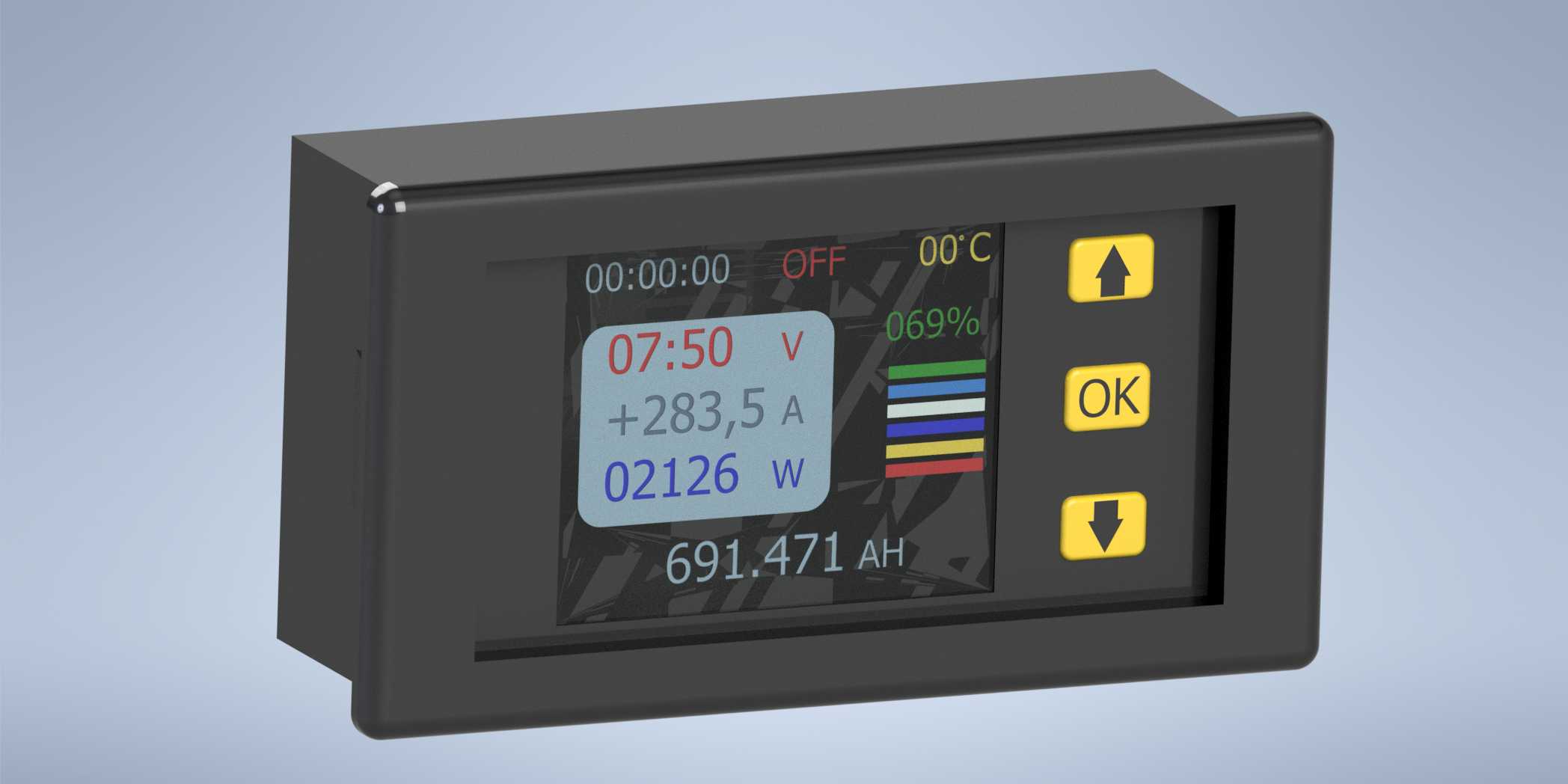

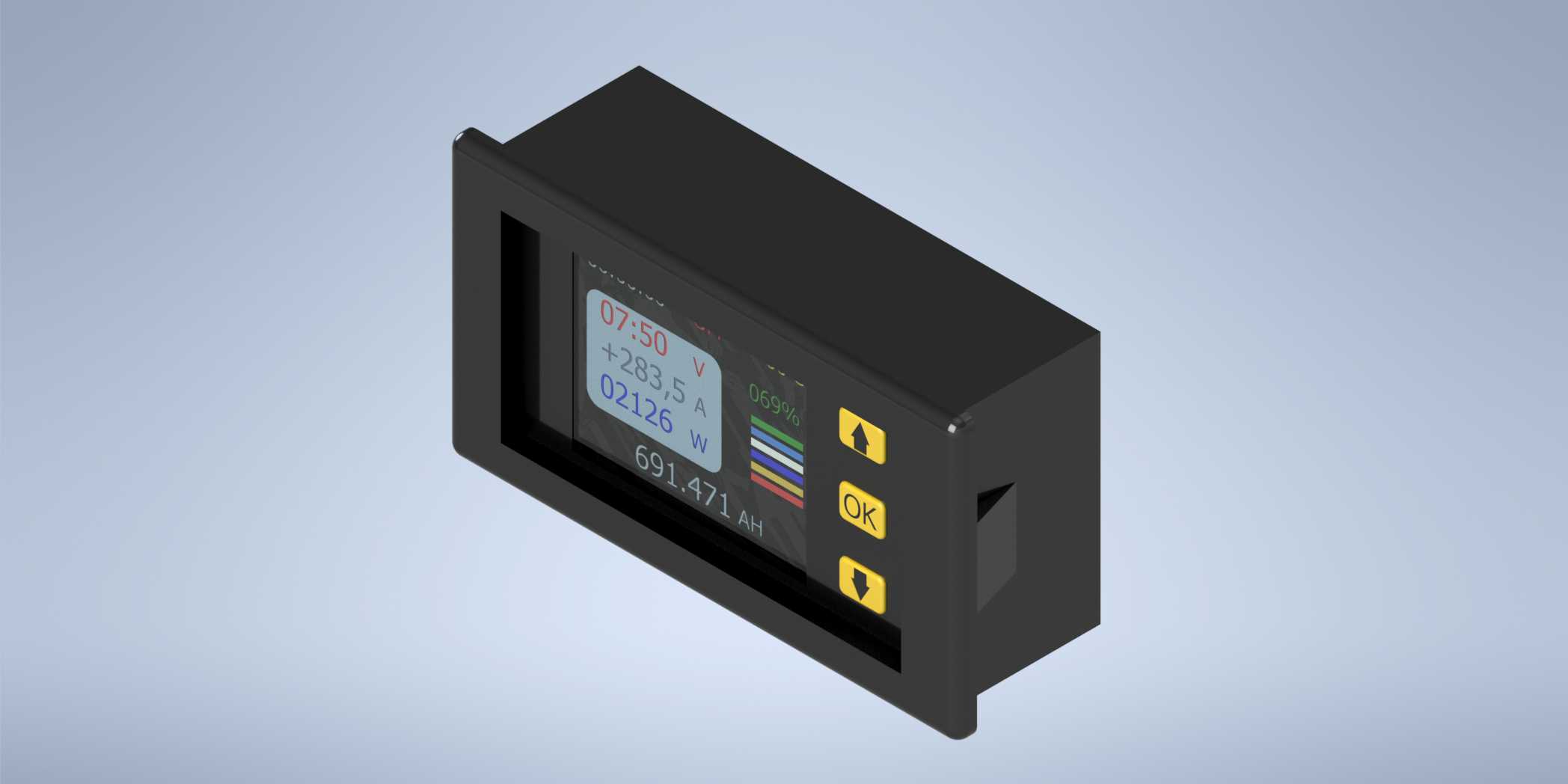

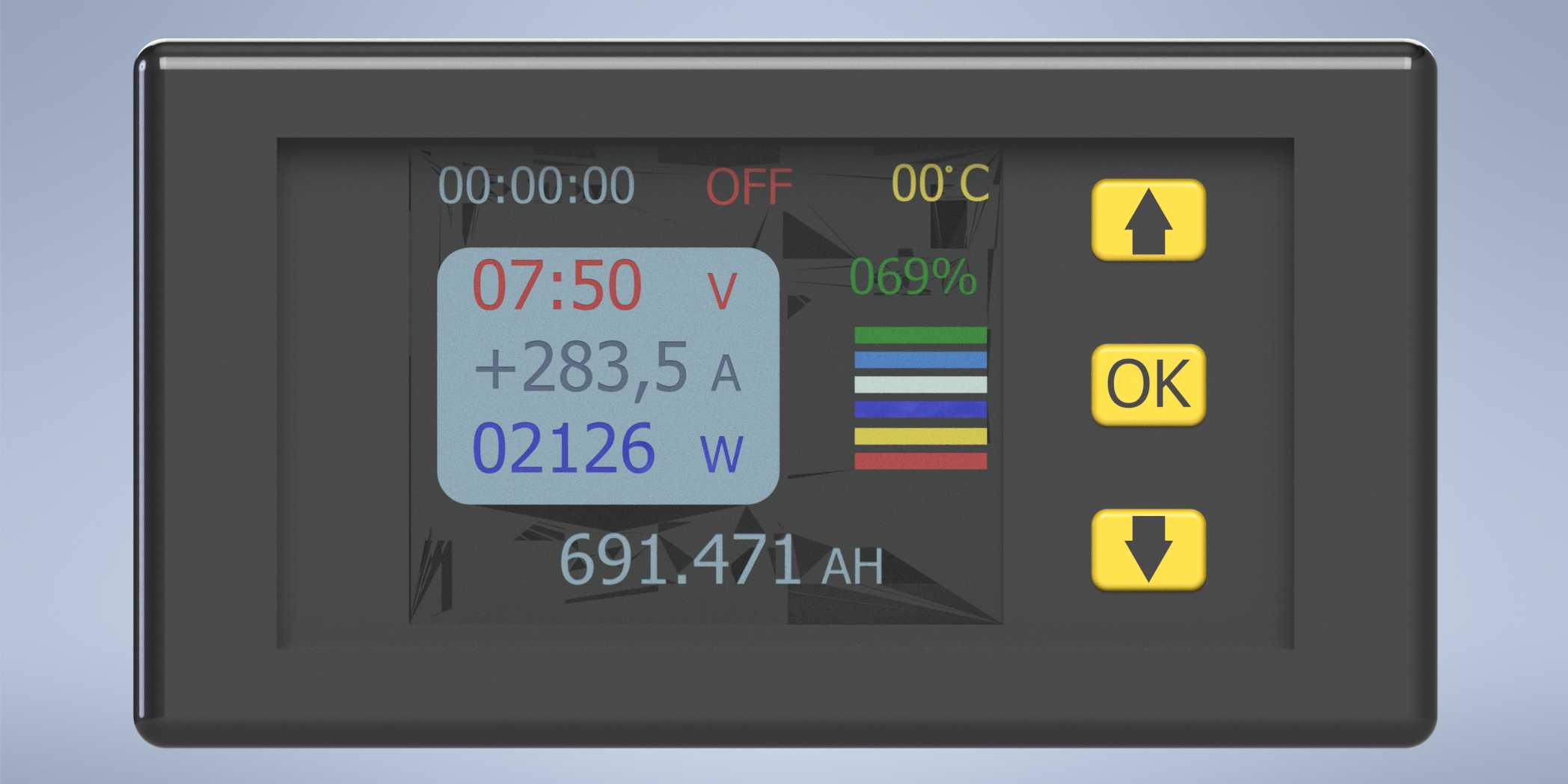

　　从结构设计来看，整体采用标准嵌入式安装的盒体结构，外壳做了直角收边处理，面板与盒身的衔接处预留了密封胶条安装槽，安装时可以卡在预制的面板开孔内，依靠侧边的弹性卡扣完成固定，不需要额外打螺丝固定，适配厚度1.5mm到3mm的金属或塑料配电面板，安装后外露部分仅保留操作按键与显示区域，盒体大部分嵌入柜体内部，能有效节省柜内布线空间，也避免外部磕碰损坏内部电路。显示区域采用倾斜式的彩屏布局，屏幕表面覆盖了防眩光的亚克力保护层，即使在柜内照明光线直射的情况下，也不会出现大面积反光导致读数不清的问题，屏幕下方的实体按键做了凸起的黄色标识，分别对应参数切换、确认、翻页功能，按键行程设置在1.2mm，戴薄绝缘手套操作时也能准确触发，不会出现误触的情况。

　　功能设计上，装置内部集成了高精度的分流采样电路与电压分压回路，不需要额外外接分流器或者电压互感器，直接串入12V电压等级的直流供电回路即可完成采样，量程覆盖0到300A的电流范围，电压采样误差控制在0.5%以内，电流采样误差不超过1%，可以满足常规工业配电的计量精度要求。显示界面默认轮询显示实时电压、实时电流、实时功率、累计耗电量四个参数，也可以通过按键锁定固定显示某一项参数，累计电量值具备掉电保存功能，不会因为供电回路断电丢失历史计量数据，方便运维人员统计回路的长期能耗情况。装置侧面预留了标准的插拔式接线端子，接线方向与盒体安装方向平行，接线完成后导线可以顺着柜内布线槽排布，不会出现导线弯折半径过小导致的线芯断裂问题，端子的额定载流量按照300A的峰值电流做了冗余设计，接触片采用镀锡铜材质，长期大电流工作时也不会出现接触片过热氧化的问题。

　　在安装边界的设计考量上，盒体嵌入部分的外形做了圆角过渡处理，安装时不需要对面板开孔的边角做额外打磨，只要开孔尺寸符合公差要求就能顺利推入，盒体内部的电路板做了三防漆涂覆处理，在湿度较高的户外柜内使用时，也能避免凝露导致的电路短路问题，面板的防护等级达到IP54，可以阻挡日常的灰尘飞溅与少量淋水，适配大部分非浸水的工业安装场景。设计过程中特意把发热较大的采样电阻布置在盒体的后侧靠近安装面板的位置，工作时产生的热量可以通过金属面板直接传导出去，不需要额外加装散热风扇，既降低了运行噪音，也减少了风扇故障带来的维护成本，整体结构没有易损的活动部件，长期运行的稳定性更高。
