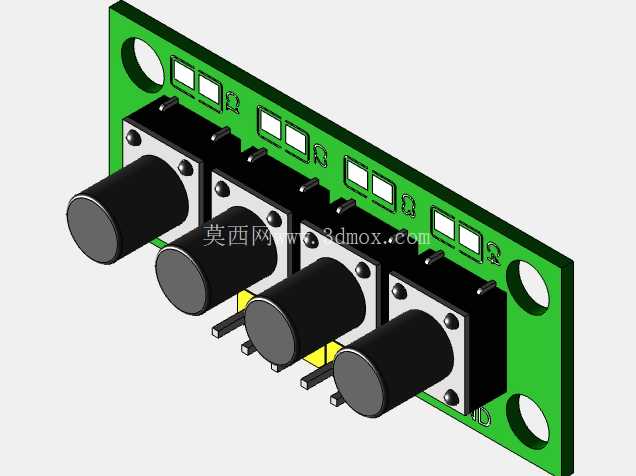

四通道独立按键键盘输入模块结构设计

　　在嵌入式开发与小型电控系统搭建场景中，独立按键输入模块是人机交互链路里最基础也最常用的部件，这款1x4布局的独立按键模块，主要面向单片机实验平台、小型工控操作面板、自定义外设输入装置等场景使用，能够为控制端提供四路独立的通断信号输入，无需额外搭建矩阵扫描电路，单路信号直接对应IO口电平变化，对入门级开发者和快速原型验证场景十分友好。

　　从实际功能特性来看，模块采用直插式轻触按键作为核心触发部件，每颗按键自带独立的信号输出引脚，按键触发行程符合常规轻触开关的触觉反馈标准，按压时的段落感清晰，能够有效避免误触发。PCB板采用绿色阻焊工艺，板载四路按键的安装位采用等间距排布，每颗按键的金属固定支架直接焊接在PCB焊盘上，既保证了按键按压时的结构强度，也能通过金属支架实现一定的静电泄放作用，提升模块在工业小场景下使用的抗干扰能力。板端预留的三个圆形安装孔分布在PCB的边缘位置，孔径适配M2规格的螺丝固定，安装时可以直接通过铜柱将模块固定在亚克力支架、设备外壳内壁或者实验台面板上，安装边界不会超出按键本体的外轮廓，不会和周边的接线、其他模块产生结构干涉。

　　设计思路上，这款模块没有采用多余的外围电路，核心逻辑就是将四颗轻触按键的一端共地，另一端分别引出独立的信号引脚，使用者在接线时可以直接将信号端连接到单片机的数字IO口，通过内部上拉或者外部上拉电阻即可实现按键状态的检测，省去了矩阵键盘需要逐行逐列扫描的程序编写步骤，对于需要少量按键输入的场景来说，能够大幅降低程序开发的工作量。PCB走线采用短距离直连的方式，按键引脚到输出焊盘的走线长度控制在合理范围内，减少了长线传输带来的信号干扰问题，板上每路按键旁都预留了丝印标识位，能够清晰标注每路按键对应的序号，方便接线时的引脚对应，避免接线错误。

　　从外形尺寸来看，模块整体为长条形结构，长度方向刚好容纳四颗并排安装的轻触按键，宽度方向控制在按键本体的安装尺寸范围内，按键的操作端突出PCB板面一定高度，符合人体手指按压的操作高度，不会因为按键过矮导致按压费力，也不会因为突出过高容易在安装时被磕碰损坏。PCB板的边缘做了圆角处理，避免安装时划手或者划破周边的导线绝缘层，输出引脚采用直插排针的焊接方式，既可以直接插在面包板上使用，也可以通过杜邦线连接到主控板，适配不同的接线场景。

　　在实际使用场景中，这款模块可以作为小型设备的功能选择按键，比如在小型温控装置上设置参数加减、功能切换、确认返回四个按键，也可以在arduino创意制作中作为互动装置的触发按键，比如互动展品的观众触发输入、小型机器人的手动控制按键等。模块的结构设计充分考虑了快速原型开发的需求，没有冗余的结构部件，所有的安装位、接线位都围绕实用化设计，既能够满足实验场景下的快速拆装需求，也能够满足小型量产设备中的长期固定使用需求，按键的使用寿命符合常规轻触开关的标称次数，能够应对日常频繁按压的使用强度。
