深沟球滚动轴承三维结构设计

　　在各类旋转传动机构中，这类深沟球结构的滚动轴承是应用覆盖范围最广的支撑部件，从民用家电的电机输出端、工业流水线的辊筒支撑，到中小型机床的主轴辅助支撑、电动工具的传动端，几乎所有存在连续旋转运动的机械结构中，都能见到这类零件的身影。它的核心作用是承接旋转轴运行过程中的径向载荷，同时可兼顾一定比例的轴向载荷，将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，同时把轴系的径向跳动、轴向窜动控制在设计允许的公差范围内，保障整套传动机构的运行精度与稳定性。

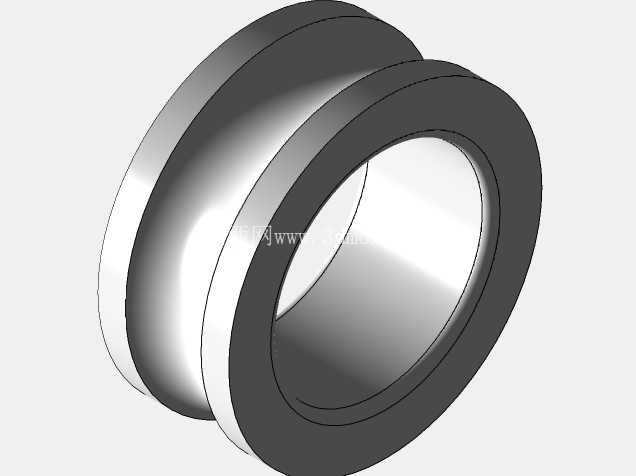

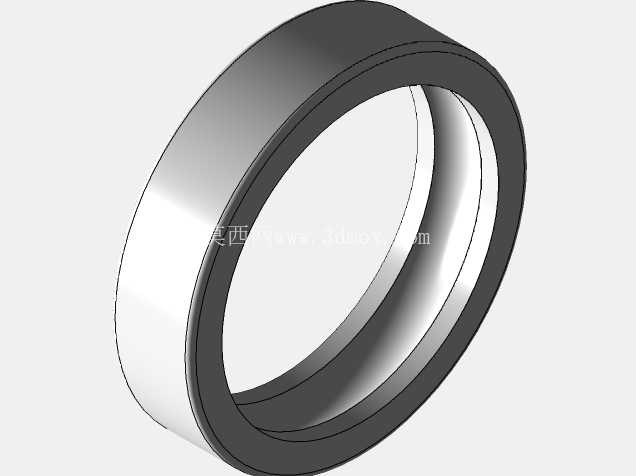

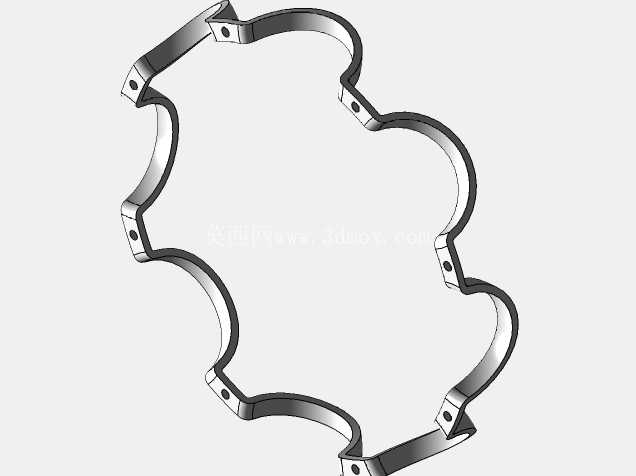

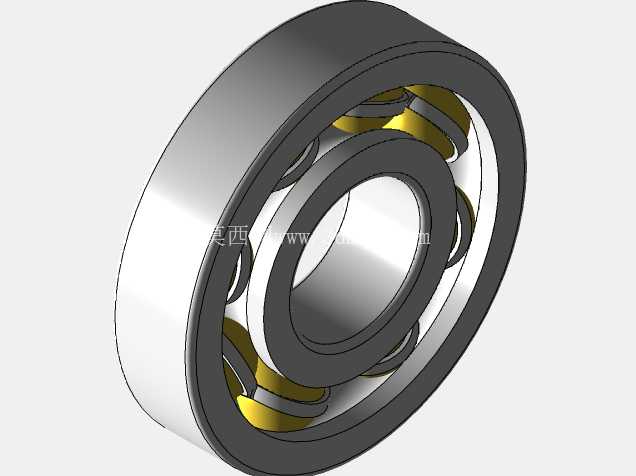

　　从结构设计逻辑来看，这套模型完整还原了深沟球轴承的四个核心组成部分：内圈、外圈、滚动钢球、铜质保持架。内圈与旋转轴采用过盈配合随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，既减少接触摩擦阻力，又能均匀分散承接的载荷；外圈通常与设备的轴承座孔采用过渡或小间隙配合，起到固定支撑的作用，内侧同样加工有与内圈对应的弧形滚道，与内圈滚道共同形成钢球的滚动运行空间。滚动体是整套轴承承载载荷的核心元件，钢球的直径公差、圆度误差直接决定轴承的运行精度与承载能力，设计时钢球的数量需要根据额定动载荷计算确定，数量过少会导致单颗钢球承受载荷过大，缩短使用寿命，数量过多则会增加钢球之间的摩擦，提升运转阻力。铜质保持架的作用是将所有钢球均匀分隔在滚道圆周上，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正常滚动，在轴承承受冲击载荷时，保持架还能起到一定的缓冲作用，避免钢球出现错位卡滞。

　　在安装边界与尺寸匹配层面，这类轴承的选型首先需要确定三个核心尺寸参数：内圈内径，该尺寸与配合轴的轴径公差严格匹配，通常采用基孔制配合，根据载荷大小选择过盈量，重载工况下过盈量适当加大，轻载高速工况下可适当减小过盈量避免内圈胀紧后导致轴承游隙过小；外圈外径，该尺寸与轴承座的安装孔配合，通常采用基轴制配合，需要考虑设备运行时的热胀冷缩量，避免外圈受热膨胀后在安装孔内出现卡滞；轴承宽度，该尺寸决定了轴承在轴向上的安装空间，设计轴系时需要预留对应的轴向定位空间，通常内圈靠轴肩定位，外圈靠轴承座的孔用挡圈或者端盖定位，定位轴肩的高度不能超过轴承内圈的倒角高度，否则会导致轴承无法安装到位，也会影响后续轴承的拆卸维护。

　　设计建模过程中，需要重点关注滚道的曲率中心偏移量，合理的偏移量可以让轴承在承受径向载荷时，钢球与滚道的接触角保持在合理范围，避免出现应力集中导致滚道过早出现疲劳点蚀；同时需要严格控制轴承的径向游隙，游隙过大会导致轴运转时跳动量超标，影响传动精度，游隙过小则会导致轴承运转时发热严重，大幅缩短使用寿命。保持架的兜孔设计需要与钢球保留合理的间隙，既不能间隙过大导致钢球在兜孔内窜动，也不能间隙过小卡滞钢球的正常滚动，兜孔的边缘需要做倒圆处理，避免运转过程中划伤钢球表面。这类轴承在实际应用中，通常需要配合润滑脂或者润滑油使用，密封型结构会在内外圈之间加装橡胶或者金属防尘盖，避免外界的粉尘、杂质进入滚道内部，同时防止内部的润滑脂泄漏，可适用于不便经常维护的工况场景；开式结构则适用于有定期润滑维护、转速更高的工况，运行时的散热条件更好。在进行三维建模装配时，需要保证所有钢球在滚道内均匀分布，保持架的位置与钢球位置精准对应，模拟装配状态下钢球与内外圈滚道为相切接触，不存在过盈或者间隙过大的问题，可直观展示轴承的内部结构与装配关系，也可用于后续的装配干涉检查、运动仿真演示，帮助设计人员在轴系设计阶段快速验证安装空间是否匹配，提前规避装配干涉、定位尺寸不合理等问题。
