带安装支架的500瓦4欧姆线绕功率电阻

　　这款带卧式安装支架的大功率线绕电阻，是工业电气回路里十分常见的被动功率器件，日常在变频器制动回路、伺服驱动器泄放回路、大功率电源老化测试负载、通信基站电源防护、起重设备能耗制动单元里都能见到它的身影，核心作用是把回路里多余的电能通过热能形式耗散出去，避免母线电压抬升击穿后端功率器件，或是在测试场景里模拟真实负载工况，验证电源、驱动类产品的带载能力与输出稳定性。

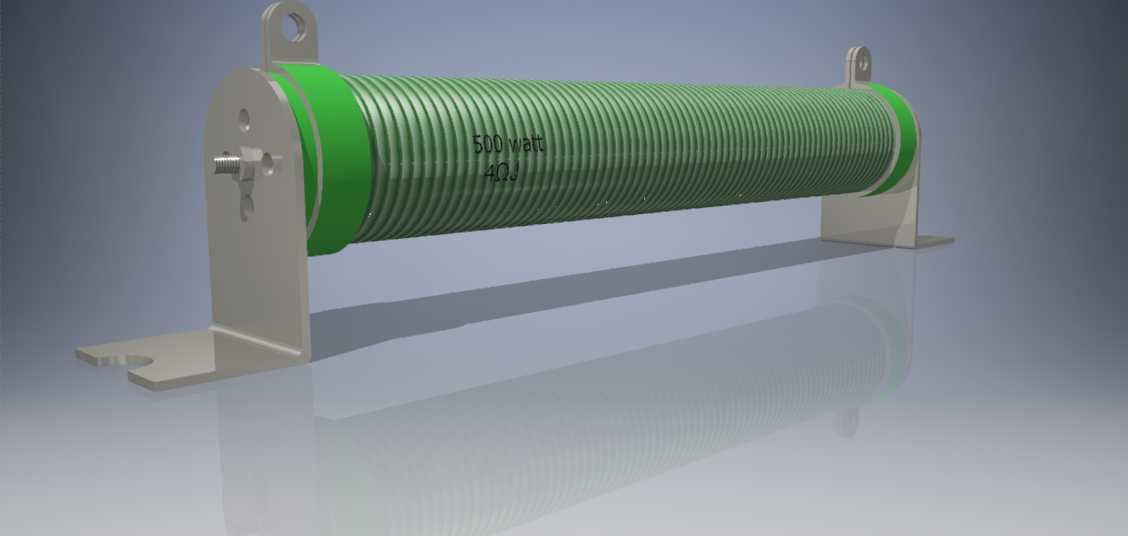

　　从结构设计来看，电阻本体采用瓷质绝缘管作为核心骨架，表面缠绕经过氧化绝缘处理的镍铬合金电阻丝，电阻丝表面涂覆耐高温的绿色绝缘导热涂层，既可以固定电阻丝绕制间距，避免长期受热后电阻丝移位短路，也能提升本体的散热效率，同时涂层具备一定的耐候性，适配工业现场多粉尘、轻度潮湿的使用环境。电阻两端采用金属压接端盖，端盖中心伸出带螺纹的接线柱，接线柱端面做铣扁处理，方便接线时用扳手固定，避免拧紧紧固螺母时接线柱跟转，端盖与电阻丝之间采用高温焊接工艺连接，保证大电流通过时接触电阻足够小，不会出现局部过热烧蚀的问题。

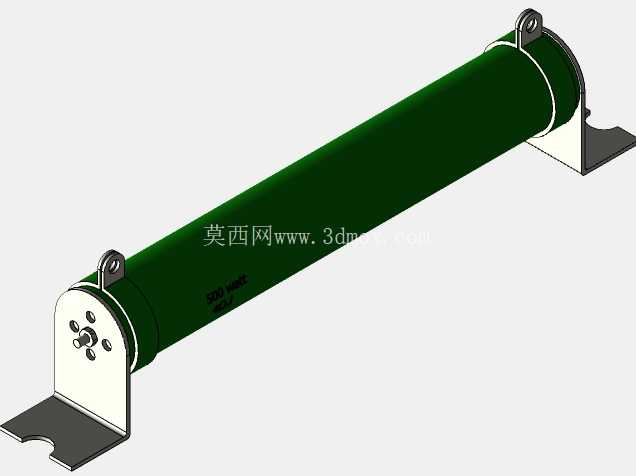

　　安装结构采用L型折弯金属支架，支架通过螺栓与电阻两端的端盖固定，支架底部开出带定位缺口的安装孔，安装时可以先将固定螺栓预拧在安装面板上，再把电阻支架的缺口卡入螺栓位置，调整好水平度后再拧紧螺母，不需要完全拧下螺栓就能完成电阻的拆装，后期维护更换十分方便。支架顶部额外设计了带安装孔的吊耳结构，当电阻安装在垂直立面或是需要额外固定的场景时，可以通过吊耳加装辅助固定拉杆，避免设备运行时的振动导致支架长期受力变形，提升安装可靠性。

　　从安装边界尺寸来看，电阻本体的长度、直径与标称功率直接匹配，500瓦功率等级的该款电阻，本体直径约50mm，本体长度约160mm，含两端接线柱的总长度约185mm，支架安装后的总高度约95mm，两个底部安装孔的中心距约175mm，安装孔适配M6规格的固定螺栓，接线柱适配M5规格的接线端子，选型安装时需要预留至少10mm的周边散热空间，不要将电阻紧贴塑料件、线缆等不耐高温的部件安装，避免长期工作时的表面高温引燃周边部件。电阻表面标称的4欧姆阻值精度控制在±5%区间，完全满足工业泄放、负载模拟类场景的阻值精度要求，不需要过高的精度等级徒增成本。

　　建模过程中，重点还原了电阻丝绕制的螺旋纹理细节，没有采用简化的圆柱面代替，方便后续做装配干涉检查时准确判断电阻周边的安全距离；支架的折弯圆角、安装孔的倒角、接线柱的螺纹细节都做了还原，导入装配体后可以直接用来做安装模拟，验证布线时的接线端子空间是否充足，避免实际装配时出现接线端子与周边结构干涉的问题。模型的装配层级按照实际生产装配顺序划分，电阻骨架、电阻丝、涂层、端盖、接线柱、安装支架分别作为独立零件存在，方便设计人员根据自身需求修改参数，比如调整电阻长度适配不同功率等级，或是修改支架安装孔位适配不同的安装面板。

　　实际选型使用时需要注意，这类电阻的标称功率是在自然对流散热条件下的额定值，如果安装在密闭机柜内，需要根据机柜内的环境温度降额使用，一般环境温度超过40摄氏度时，每升高10度需要降额20%使用，避免电阻长期超温运行导致阻值漂移、绝缘层老化加速。如果是用于高频脉冲泄放场景，还需要考虑电阻的寄生电感参数，该款线绕电阻的寄生电感相对无感电阻更高，不适合高频开关回路的尖峰吸收场景，选型时需要匹配实际的回路工况。
