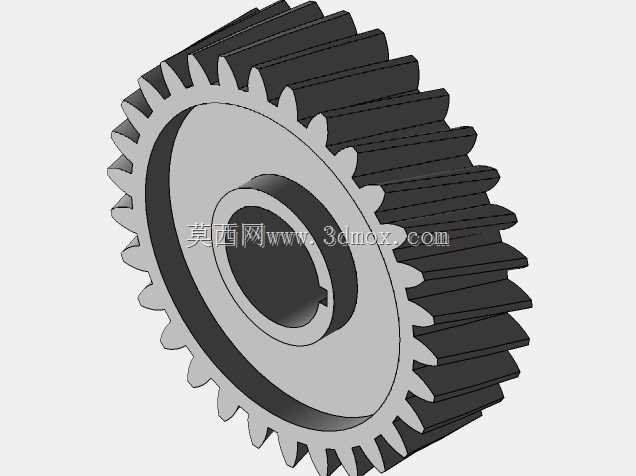

带键槽安装结构的斜齿传动轮

在各类需要平稳动力传输的机械传动场景中，斜齿轮的应用覆盖了从常规输送设备到精密传动模组的多个环节，和直齿轮相比，斜齿的啮合过程是逐步切入再逐步脱离的，不会出现直齿传动时整齿突然啮合带来的冲击、振动与运行噪音，尤其适合中高速、重载的传动工况。这款斜齿轮的中心孔采用带单键槽的设计，安装时可以通过平键与传动轴实现周向固定，避免传动过程中齿轮与轴之间出现相对转动，保证扭矩传递的可靠性，中心孔的孔径与键槽尺寸匹配常规标准传动轴的安装尺寸，不需要额外做非标轴加工就能完成装配，适配性较强。从结构设计来看，轮齿采用螺旋角均匀的斜向排布，齿廓经过参数化拟合，啮合时重合度比同参数直齿轮高出不少，多齿同时参与啮合的状态既能降低单齿承受的载荷，提升齿轮整体的承载能力，也能让传动过程更平顺，减少运行过程中的异响。齿轮主体采用辐板式结构，轮毂部分做了加厚处理，保证与轴配合段的接触长度足够，避免安装后出现偏摆，轮缘部分的厚度匹配齿根强度要求，不会因为长期受交变载荷出现齿根断裂的问题，辐板部分在满足结构强度的前提下做了减重处理，降低齿轮自身的转动惯量，减少传动过程中的启停惯性冲击。实际选型应用时，需要注意匹配对应模数、螺旋角、齿数的配对斜齿轮，同时要保证安装时两轴的平行度公差在允许范围内，避免出现偏载导致齿面局部磨损过快；安装边界上，齿轮的齿顶圆直径、轮毂轴向长度都需要和安装腔的内部空间做匹配，预留出足够的齿侧间隙与轴向窜动空间，同时要考虑润滑结构的布置，保证啮合面能得到持续的润滑，延长零件的使用寿命。这类斜齿轮常被用在减速器的传动级、机床的进给传动机构、输送线的动力传输单元中，既可以单独作为传动轮使用，也可以和其他齿轮组合成齿轮系，实现不同速比的动力转换，在结构设计阶段，这类参数化的齿轮模型可以直接导入装配体中做干涉检查、传动仿真，验证传动路径的合理性，减少实物试装的迭代成本。
