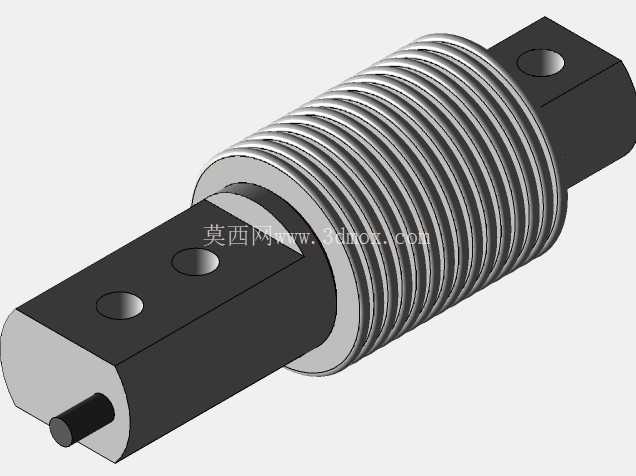

波纹管式高精度称重测力传感器结构

　　这款波纹管密封结构的应变式力值检测元件，在工业现场的小量程静态、动态力值检测场景中应用十分广泛，常见于小量程平台秤、包装线检重工位、配料系统的单通道称重单元、小型装配压装工位的力值反馈环节，也可用于实验台架的小载荷拉压力测试场景，适配需要抗侧向力干扰、具备一定防尘防水能力的工业安装环境。从结构设计逻辑来看，主体采用悬臂梁式应变测量核心，外部通过一体化焊接的金属波纹管实现密封防护，这种结构一方面可以抵消大部分非测量方向的侧向力、偏载力矩带来的测量误差，波纹管的弹性形变不会对测量方向的力传递造成额外干扰，另一方面可以阻挡生产现场的粉尘、水汽、少量飞溅的切削液或物料碎屑进入应变片粘贴腔体，保证内部应变计的长期工作稳定性，相比裸露的悬臂梁传感器，防护等级更高，长期运行的零点漂移量更小。

　　元件的出线端采用侧出式密封线缆结构，线缆与本体衔接处做了应力释放防护，避免设备运行过程中线缆反复弯折导致的线芯断裂，出线方向平行于安装基准面，可有效压缩安装所需的竖向空间，适配安装空间局促的设备内部布局。安装端采用双固定孔位的法兰式结构，固定孔的位置度公差控制在±0.02mm范围内，安装时可通过两个内六角螺栓直接固定在设备的安装基座上，受力端采用标准外螺纹连接结构，可直接连接压头、拉头或者承载平台，不需要额外设计复杂的转接件，降低配套结构的设计复杂度。

　　从安装边界尺寸来看，主体圆柱段的外径适配常规的小型传感器安装座尺寸，波纹管段的长度经过匹配设计，在满量程形变状态下不会与周边安装结构发生剐蹭，安装时需要预留的水平方向操作空间满足常规扳手的操作空间要求，竖向安装空间不需要额外预留波纹管形变的冗余量，因为波纹管的形变方向与测量方向一致，形变量控制在微米级，不会超出常规安装预留间隙。在功能特性层面，这款传感器的应变计采用全桥贴片工艺，内部做了温度补偿处理，可在-10℃到60℃的常规工业环境温度下稳定工作，温度对零点和灵敏度的影响控制在工业级标准允许范围内，满量程100Kg的测量范围适配小量程力值检测场景，可承受150%量程的过载冲击而不损坏，抗偏载能力优于同量程的平行梁传感器，适合存在少量偏载的现场工况。建模过程中需要重点还原波纹管的波纹轮廓参数，每一圈波纹的圆角半径、波距都需要和实物一致，才能准确模拟波纹管的弹性形变特性，避免后续做有限元分析时出现刚度偏差；应变腔体的内部壁厚需要严格按照实物尺寸还原，这部分是应变片粘贴的核心区域，壁厚的偏差会直接影响传感器的灵敏度模拟结果；安装孔的沉头深度、螺纹孔的有效旋合长度都需要准确还原，保证配套的紧固件模型可以正常装配，不会出现干涉问题。

　　在设备选型配套时，需要注意受力端的加载方向必须与传感器的中心轴线重合，虽然波纹管结构可抵消部分侧向力，但长期大的偏载还是会导致测量精度下降甚至损坏传感器；安装基座需要具备足够的刚性，避免加载时基座形变带来的测量误差；线缆走线时需要避开设备的运动部件，做好固定，避免线缆被拉扯损坏。这类传感器在自动化生产线的检重、小载荷压装力监控、小型料仓的料位称重等场景中，相比其他结构的小量程传感器，具备更好的环境适应性和长期稳定性，是小量程力值检测场景中常用的结构形式。
