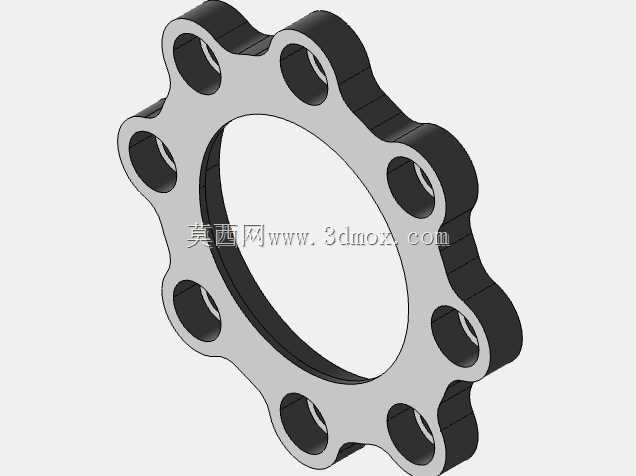

60mm外径车间真空磁适配连接结构

　　在木加工、金属打磨这类产线工位的除尘系统改造里，经常会遇到手持工具和固定除尘管路快速对接的需求，尤其是32mm口径的车间真空吸尘管路，要适配平面砂光机、轨道锯这类手持作业工具，常规的插拔接头在频繁拖拽、工具移位的时候很容易松脱，要么漏尘要么接头直接掉落，反而影响工位除尘效率。这款磁适配结构就是针对这类场景做的优化设计，核心对接面外径控制在60mm，刚好匹配车间常用的快接法兰安装边界，不会和现有管路的固定抱箍、墙面支架产生干涉。

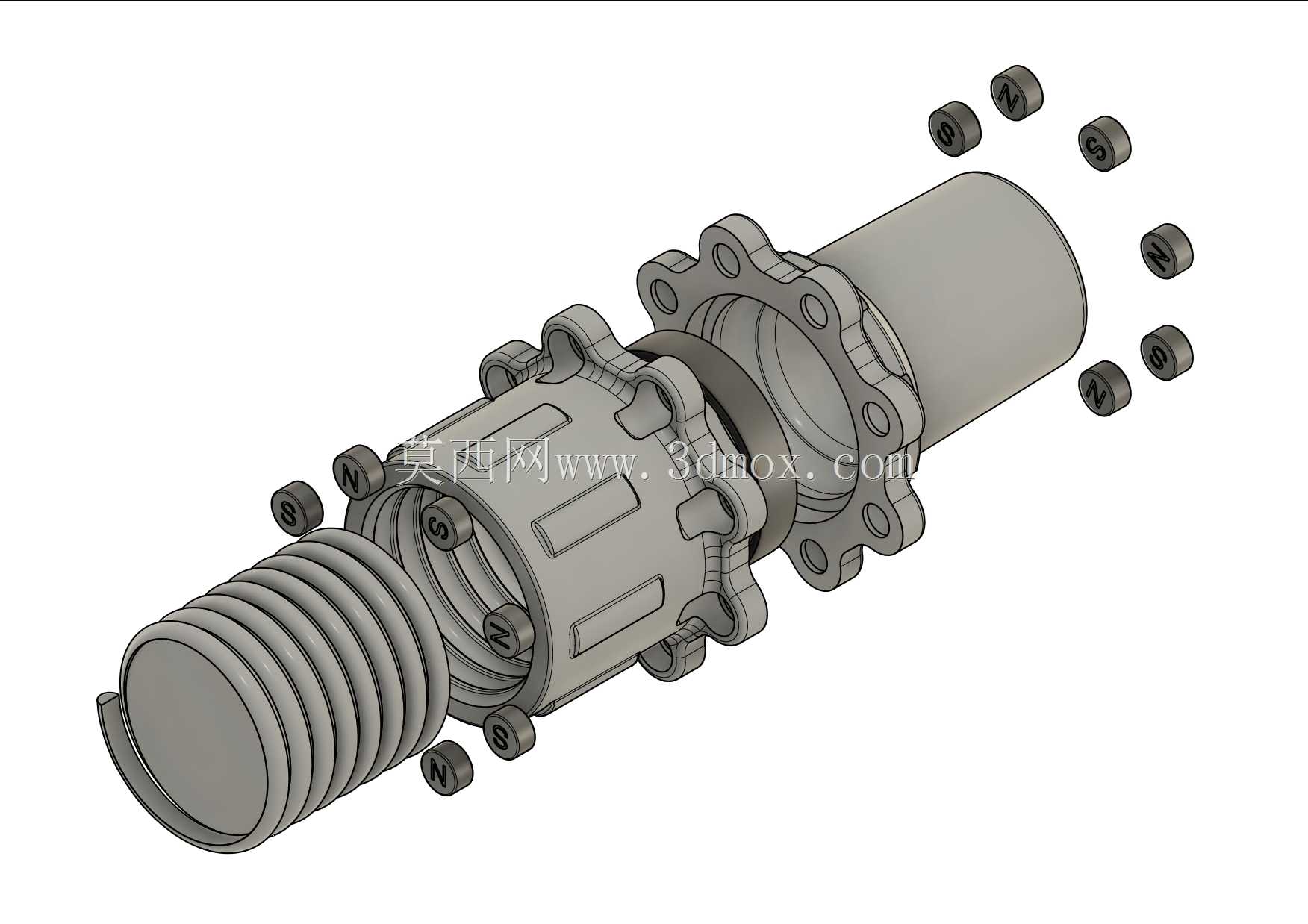

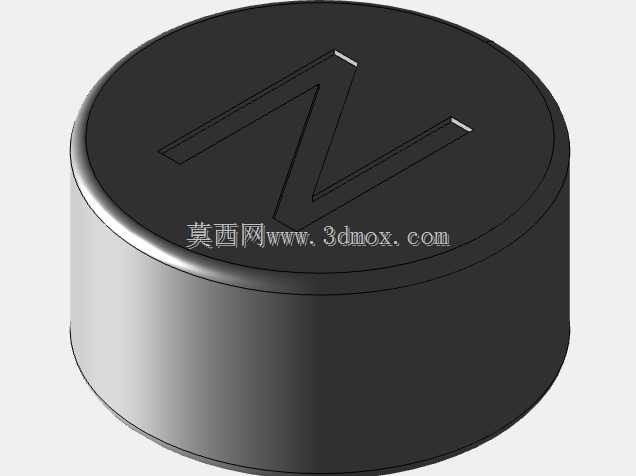

　　整个结构的核心是靠8颗圆周均布的磁铁实现接合面的吸合固定，磁铁采用交替极性排布，安装时可以直接推入预制的插槽内，不需要额外的复杂卡扣结构，现场装配时建议在磁铁和插槽的配合面涂覆少量结构胶，避免作业过程中磁铁受震动移位。设计时特意做了接合面的受力优化，保证吸合状态下受到轴向拉扯力时，磁铁不会从安装槽内被拉出，相比常规的卡扣式接头，这种磁吸结构对接时不需要精准对位找卡扣位置，手持工具靠近管路接口就能自动吸合对位，作业中途需要切换工具时也能一秒拔脱，不用按压卡扣解锁，很适合高频次换工具的打磨、切割工位。

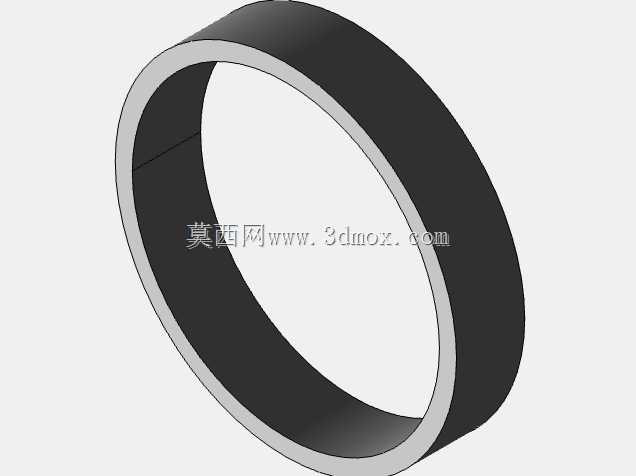

　　结构本身做了无公母差异的适配设计，对接两端的接合面结构完全一致，不需要区分公头母头，现场安装时不用刻意核对接头方向，能减少备件储备的种类，也降低了一线操作人员的接错概率。针对3D打印的加工场景做了壁厚优化，整体壁厚均匀，没有大的悬垂结构，不用额外加支撑就能打印成型，打印完成后只需要简单清理插槽内的毛刺就能装入磁铁使用。如果现场管路密封要求高，还可以搭配40mm口径的常规密封件来提升接合面的密封性能，减少吸尘时的漏风损失，提升除尘系统的负压利用率。

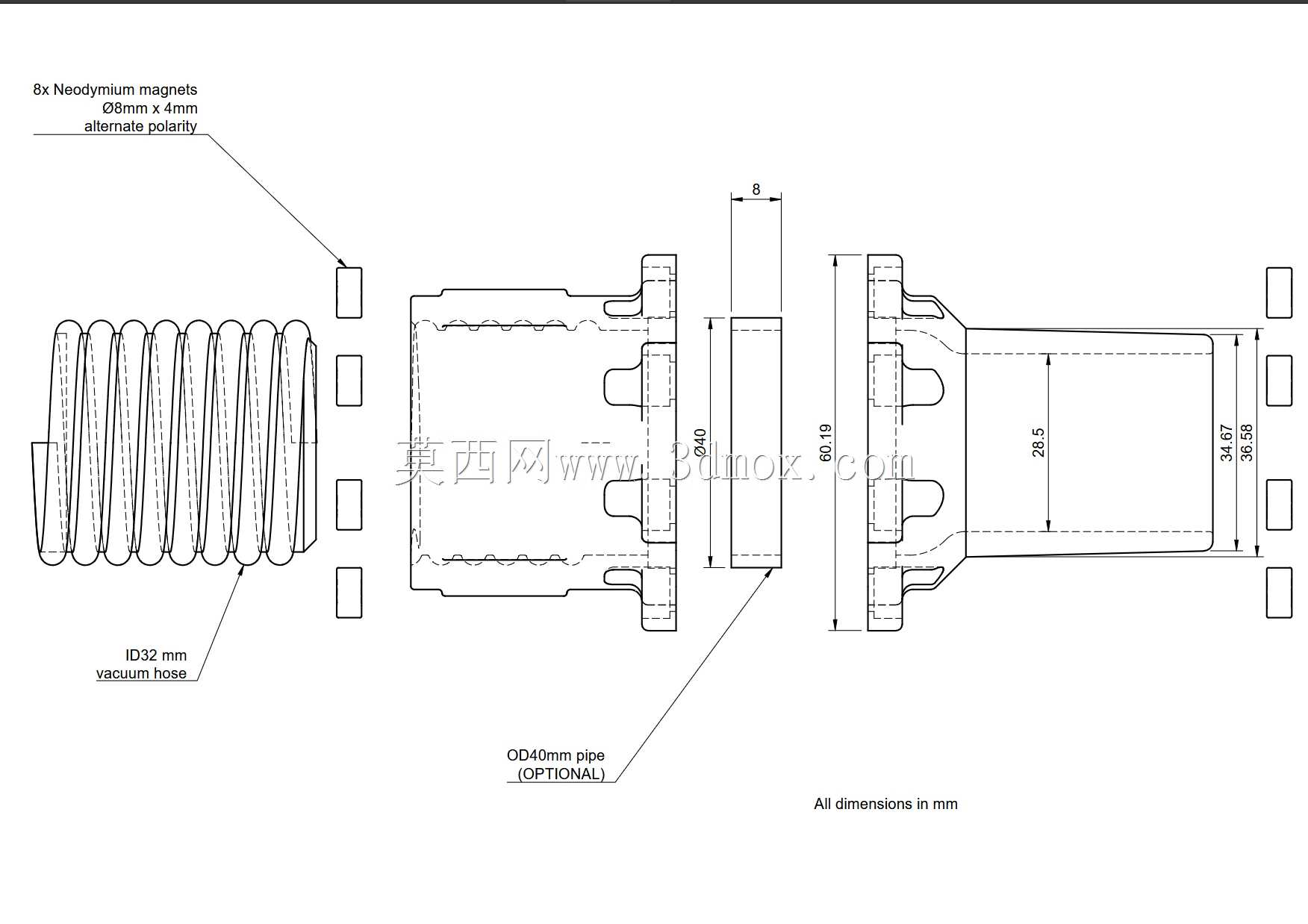

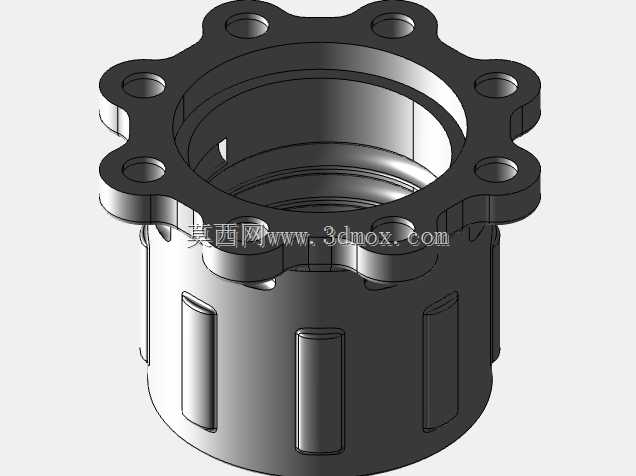

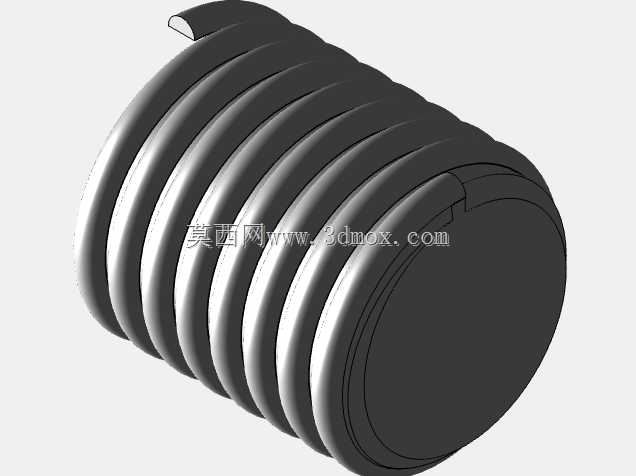

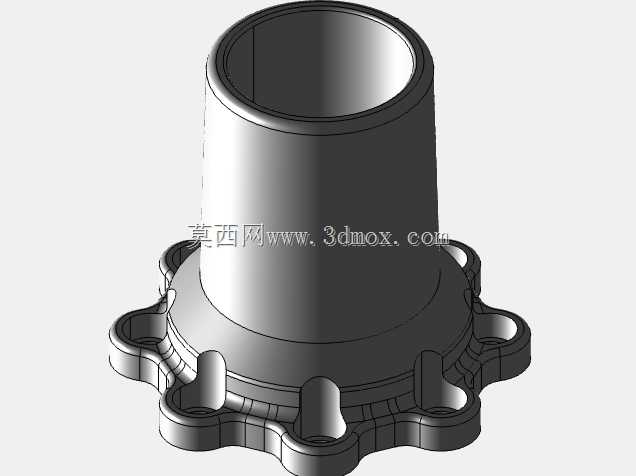

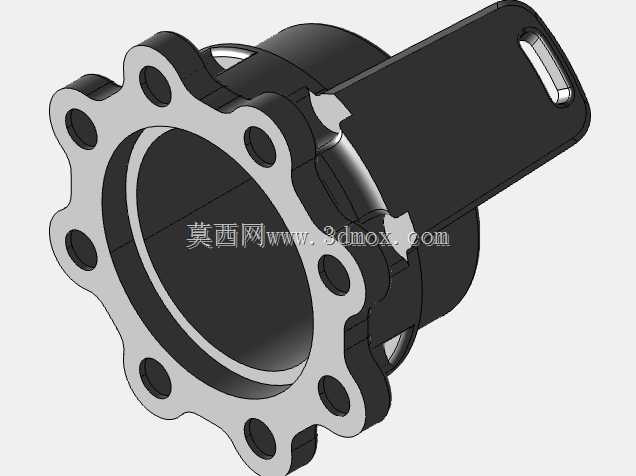

　　安装边界上，带法兰的一端外径60mm，法兰上的安装孔位圆周均布，能适配市面上多数60mm规格的管道法兰对接，另一端的波纹结构段可以直接套入32mm内径的柔性吸尘软管，靠波纹的凸起结构卡住软管内壁，配合喉箍就能实现牢固固定，不需要额外做转接头。针对牧田DKP181这类电刨工具，也做了对应的适配接口结构，能直接卡在工具的吸尘出口上，不需要额外改装工具本身。设计时还预留了磁性零件的模板基准，后续如果要拓展适配其他型号的手持工具，只需要修改对接端的接口轮廓，磁吸主体部分可以直接复用，能大幅缩短同系列适配接头的开发周期，不用每次都重新设计磁吸固定结构。

　　实际车间使用时，这种磁吸接头的容错率比常规卡扣接头高很多，作业时如果不小心拉扯到吸尘管，接头会直接脱开，不会把工具带落造成工件损伤或者安全隐患，脱开后只需要把接口靠近就能重新吸合，不需要停机重新接卡扣，对连续作业的工位来说能减少不少停机时间。磁铁的吸力经过匹配，既可以保证正常作业时接头不会因为管路自重、轻微拉扯脱开漏尘，又能在受较大拉力时顺利脱开，平衡了连接可靠性和使用安全性。
