法兰安装式光电旋转编码器结构设计

　　这款法兰安装式旋转编码器，是工业传动系统里做角位移、转速反馈的核心传感部件，日常在机床主轴进给闭环、伺服电机位置反馈、自动化生产线辊筒转速检测、起重设备行程定位这类场景里用得非常多，属于整套运动控制系统里的信号采集前端，直接决定了闭环控制的精度上限。

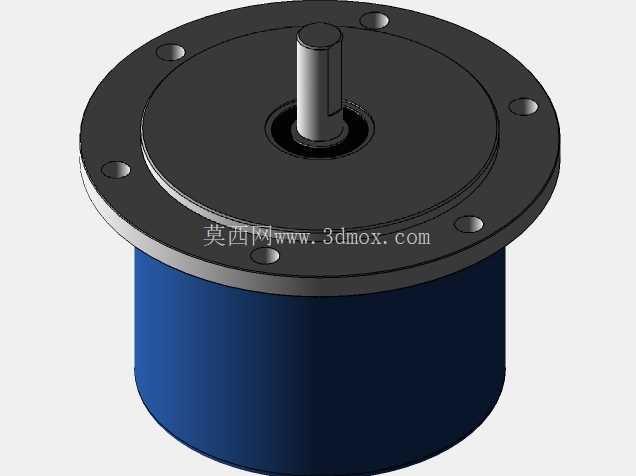

　　从结构设计逻辑来看，整体采用了圆柱主体加前端法兰安装盘的布局，这种布局的核心考量是适配工业现场最常见的端面安装工况，前端法兰盘上均匀分布了6个沉头安装孔，孔位做了等角度圆周排布，安装时可以直接贴合设备端的安装基准面，通过螺栓锁紧就能保证输出轴和被测转轴的同轴度公差控制在合理范围内，避免因为偏心导致的轴承磨损、信号跳变问题。输出轴采用单伸式圆柱轴设计，轴端做了轻微的倒角处理，方便现场安装时和被测轴的联轴器对接，轴伸长度控制在合理范围，既保证和联轴器的配合长度足够传递扭矩，又不会因为轴伸过长带来径向跳动超标的问题。

　　外壳部分做了分段式设计，法兰盘和上端盖采用金属材质做表面发黑处理，既提升了表面耐磨性能，也能在工业现场起到一定的电磁屏蔽作用，减少车间里变频器、伺服驱动器带来的电磁干扰对内部光电信号采集的影响；下部筒体采用深蓝色的金属壳体，壁厚经过核算，既能承受日常安装时的锁紧力，也能在一定程度上抵御车间里的切削液飞溅、粉尘侵入，满足常规工业环境的防护要求。端盖和筒体的配合面做了止口定位，装配时可以保证各部件的同轴度，减少内部码盘安装的偏心误差。

　　从安装边界来看，法兰盘的外径尺寸适配市面上主流的同规格编码器安装孔位，替换现有设备上的同类型产品时不需要重新加工安装面，降低现场改造的工作量。主体筒体的外径小于法兰盘外径，安装后筒体部分不会和设备周边的结构件产生干涉，适合安装空间比较紧凑的设备内部。输出轴的直径采用标准系列尺寸，可以直接搭配市面上通用的柔性联轴器，不需要额外定制转接件。

　　功能设计上，这类编码器内部通过光电码盘将轴的角位移转换成电信号输出，结构设计时重点考虑了内部码盘的安装基准，保证轴转动时码盘的径向跳动控制在极小范围内，避免出现信号丢脉冲的问题。轴承选型上采用了能承受一定径向载荷的深沟球轴承，既可以支撑输出轴平稳转动，也能承受安装时联轴器带来的轻微径向力，延长设备的使用寿命。出线位置（图中未展示出线端）通常设置在筒体尾部，避开安装法兰的操作空间，方便现场布线时走管固定，不会和安装螺栓产生干涉。

　　在实际选型适配时，这种法兰式安装的编码器相比抱紧式安装的型号，安装刚性更好，抗振动性能更强，适合用在机床、重型自动化设备这类有一定振动的工况下，不会因为长期运行出现安装松动导致的信号偏移。设计时也考虑了日常维护的便利性，端盖的固定螺栓采用标准规格，现场如果需要清理内部积尘，不需要专用工具就能拆解，维护成本更低。整体结构没有多余的复杂曲面，所有配合面都是规则的圆柱、平面特征，加工工艺性好，批量生产时的加工成本可控，同时也能保证各批次产品的尺寸一致性，方便用户做备件替换。
