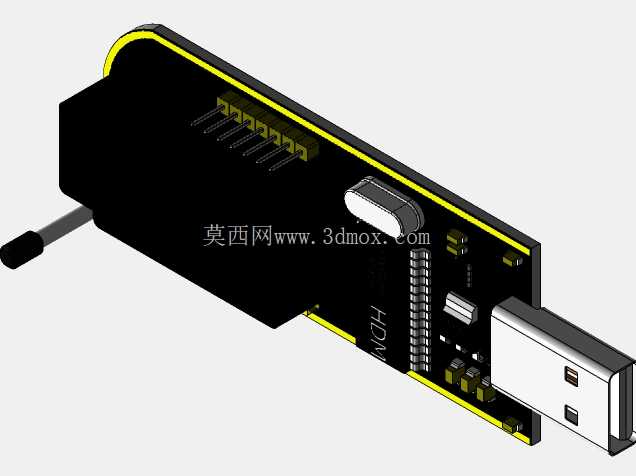

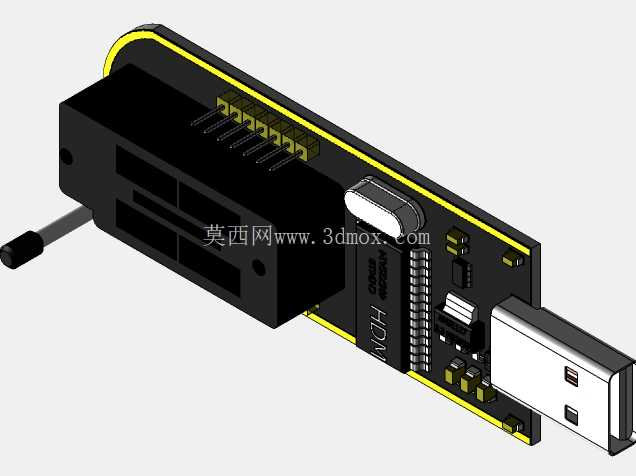

CH341A编程烧录器结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:899612
  • CH341A编程烧录器结构设计
  • CH341A编程烧录器结构设计

  做电子开发、板卡维修的工程师对CH341A方案的编程器不会陌生,这类小型烧录工具是日常调试、维修场景里的高频使用设备,小到家电主控板的固件恢复,大到工控板卡的芯片程序烧写,都能看到它的身影。这次的三维结构设计完全围绕实际使用中的痛点展开,没有做多余的装饰性结构,所有外形、接口、排布都优先服务于操作便利性与结构可靠性。

  从实际使用场景出发,这类手持编程器多数时候是插在电脑USB口直接使用,偶尔也会配合延长线连接桌面待烧录的芯片,所以整体外形做了窄长的U盘式布局,USB公头直接做在壳体一端,省去了额外的USB连接线收纳麻烦,插取的时候不需要额外找线,拿起来就能直接用。壳体边缘做了0.8mm的圆角过渡,既不会因为锐边割手,也能在插拔的时候提供足够的握持摩擦力,不会因为手滑导致插歪USB接口。

  接口端的排针布局完全对应常用的烧录引脚定义,排针座做了下沉式的定位结构,插杜邦线的时候不会因为外力导致排针歪斜,排针周围预留了2mm的操作空间,哪怕是手指比较粗的操作者,也能轻松把杜邦线对准插针,不会出现旁边引脚被误碰短路的情况。板载的状态指示灯做了半透明的导光柱凸台,导光柱和壳体之间做了0.1mm的过盈配合,不需要额外打胶就能固定牢固,烧录的时候指示灯的光线不会在壳体内乱串,从正面、侧面都能清晰看到设备的工作状态,不用凑到接口端去看 tiny 的贴片灯珠。

  壳体内部的PCB定位柱做了十字筋位设计,既可以减少塑料用量,也能提供足够的支撑强度,拧紧上下壳螺丝的时候,不会因为螺丝扭矩过大导致柱体开裂,PCB和壳体内壁之间预留了0.3mm的间隙,避免PCB上的贴片元件被壳体内壁挤压导致虚焊。USB金属外壳和壳体之间做了一圈卡位凸台,插USB的时候受力会直接传递到壳体整体,不会出现USB头被推得缩进壳体内部的情况,之前用过不少市售同类产品,插拔几次就出现USB头内陷的问题,这次设计的时候特意在卡位处做了1.2mm的加厚壁厚,反复插拔也不会出现结构失效。

  安装边界上,整体宽度控制在25mm以内,插在电脑USB口的时候,不会挡住旁边相邻的USB接口,很多笔记本的USB接口间距比较小,之前用过的宽壳编程器一插就占两个口,这次的尺寸特意做了收窄,哪怕是相邻接口插U盘、无线鼠标接收器都不会互相干涉。壳体表面的防滑筋做在两侧握持区域,筋位高度0.5mm,间距2mm,手上有汗的时候也能稳稳拿住设备插拔,不会打滑。板载的微动按键做了和壳体表面齐平的设计,不会因为放在工具包里被挤压误触发,按键的按压行程预留了0.4mm,按下去有清晰的段落反馈,不会出现按了没反应的情况。

  从结构可靠性角度考虑,上下壳的合模线做在侧面居中位置,合模处做了错位止口,组装的时候不需要额外对位就能直接扣合,缝隙可以控制在0.1mm以内,不会出现上下壳错位、缝隙不均的问题。PCB上的主芯片位置对应壳体处做了微小的散热凸点,长时间连续烧录的时候,芯片的热量可以通过凸点传递到壳体散出,不会因为壳内积热导致芯片工作不稳定。排针旁边的丝印区域对应壳体做了开窗,不用拆开壳体就能看到引脚定义,现场接线的时候不用翻查手册,直接看壳体上的标识就能接对引脚,减少接线错误导致的芯片烧坏风险。

  很多同类产品为了省成本,壳体做的很薄,掉在地上就容易开裂,这次设计的时候壳体壁厚统一做到1.5mm,边角位置做了加厚处理,从桌面高度掉落到水泥地面也不会出现壳体碎裂的情况,适合维修师傅外出上门、车间现场调试这类复杂使用场景。整体结构没有用复杂的卡扣设计,只用两颗螺丝固定上下壳,后期如果需要拆开维修更换元件,只需要拧下两颗螺丝就能打开壳体,不会因为拆卡扣把壳子撬坏。
