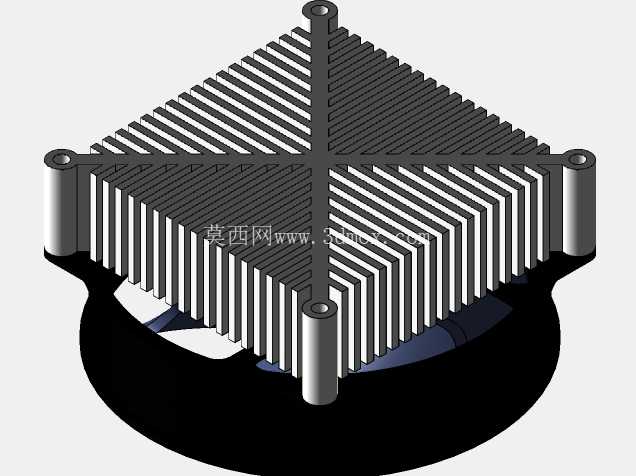

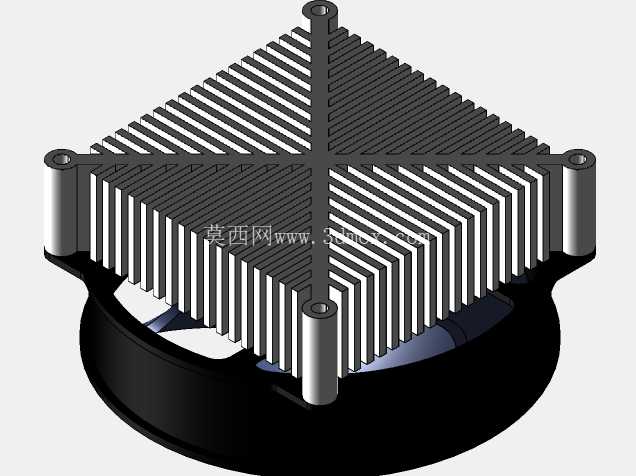

台式机CPU主动式铝挤散热模组结构

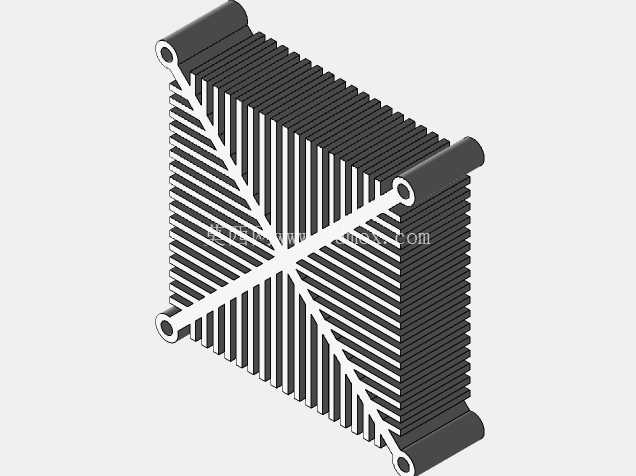

　　日常做消费电子散热结构选型时，这类下压式风冷散热是紧凑型装机场景里绕不开的方案，和塔式侧吹结构不同，它的出风方向垂直于主板平面，能顺带带走主板供电、内存区域的积热，很适合ITX小机箱、薄型HTPC设备的内部散热布局。整个模组的核心换热部分采用铝挤工艺成型的鳍片组，鳍片采用十字交叉的排布逻辑，没有做完全封闭的导流罩，鳍片间隙控制在1.2mm左右，既保证足够的换热接触面积，又不会因为鳍片过密增加风阻导致风扇负载升高。鳍片基底和中心热源接触的区域做了平面度管控，装配时配合导热介质能有效降低接触热阻，避免因为接触面不平整导致的局部热点问题。

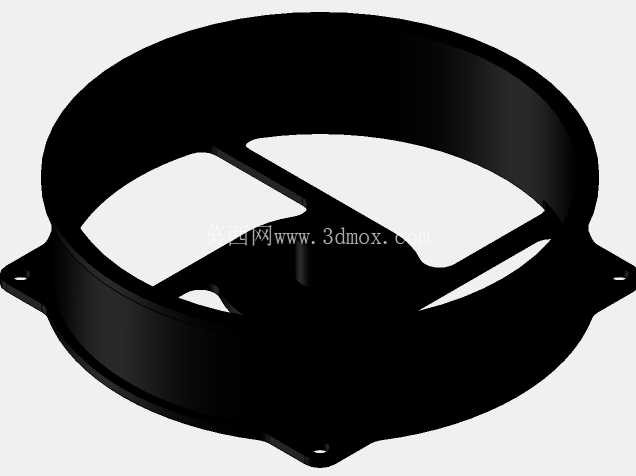

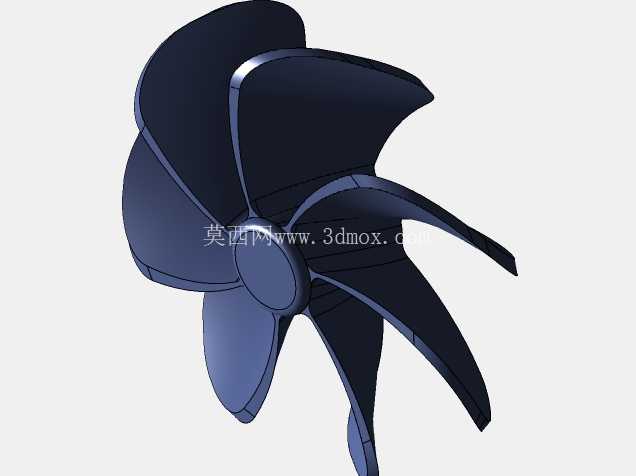

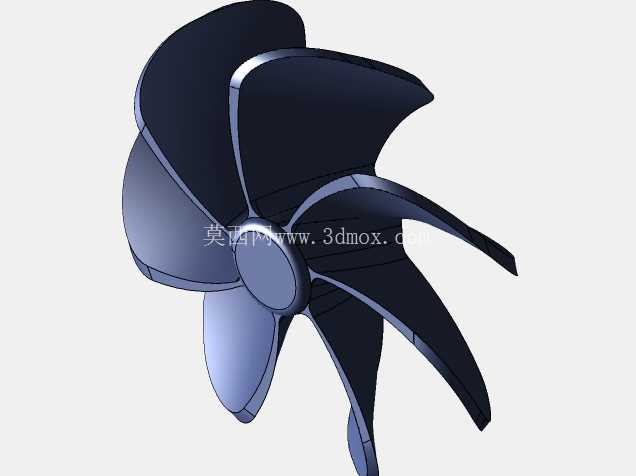

　　散热模组的四个角设置了一体化的金属安装柱，柱体高度和鳍片总高保持齐平，安装孔位对应标准LGA115X、AM4等主流台式机CPU的安装孔距，不需要额外定制转接支架就能直接固定在主板对应的扣具位置，柱体底部做了微小的倒角处理，装配时不会刮伤主板表面的阻焊层，也能降低安装对位的难度。下方的轴流风扇采用内嵌式安装，扇叶边缘和鳍片下沿的间隙控制在3mm以内，避免出现气流旁通的问题，保证风扇转动产生的风压能全部穿过鳍片间隙完成热交换，风扇的供电走线从鳍片侧边的预留缺口引出，不会和扇叶产生干涉，也不会因为走线挤压导致鳍片变形。

　　从结构设计的逻辑来看，这个方案没有追求过度的散热冗余，整体高度控制在35mm以内，属于薄型下压散热的常规尺寸边界，适配机箱CPU散热限高40mm以内的装机场景，鳍片组的对角线尺寸和9cm风扇的外轮廓尺寸匹配，不会超出CPU插槽周边的内存、供电散热片的安装空间，避免出现和高马甲内存干涉的问题。实际使用场景中，这类散热模组主要应对65W及以下功耗的桌面级处理器，在密闭机箱内部的环境温度下，能把处理器满负载时的核心温度控制在合理区间，风扇转速曲线调校合理的话，满载运行时的风噪也能控制在可接受范围，不需要额外做降噪处理。

　　建模过程中需要重点关注几个配合公差：首先是安装柱的孔位同轴度，四个柱体的安装孔位置度公差要控制在0.1mm以内，否则装配时会出现扣具螺丝无法对位的问题；其次是鳍片和风扇的配合间隙，间隙过大会漏风降低散热效率，间隙过小则可能因为风扇转动的微幅震动产生摩擦异响；另外鳍片的厚度均匀性也要做管控，铝挤成型时如果鳍片厚薄不均，不仅会影响整体换热效率，还可能因为散热收缩不均导致鳍片组翘曲，影响和CPU表面的贴合度。整个结构没有采用复杂的热管镶嵌工艺，全铝挤的结构加工成本更低，量产一致性更好，适合大批量的办公主机、商用台式机的散热配套，不需要复杂的后期组装工序，鳍片和安装柱一体成型的结构也避免了鳍片松脱的风险，长期使用的可靠性更高。
