在做小型智能装备的测距选型时,很多工程师都会碰到空间受限、测距精度与响应速度难以平衡的问题,这款TFMini激光雷达的三维结构,刚好能给紧凑空间下的传感集成提供明确的安装参考。先从实际落地的场景说起,这类小型单点激光雷达目前覆盖的领域非常广:低速无人配送车的近距避障、服务机器人的沿边行走与跌落检测、智能闸机的人员存在判定、无人机的定高与低空避障、甚至是工业流水线的物料到位检测、智能仓储的货位高度校验,都能看到它的身影,相比超声测距它不受光线折射、粉尘弱干扰的影响,相比视觉测距它不需要做复杂的图像处理,响应延迟能控制在毫秒级,非常适合对实时性有要求的闭环控制场景。

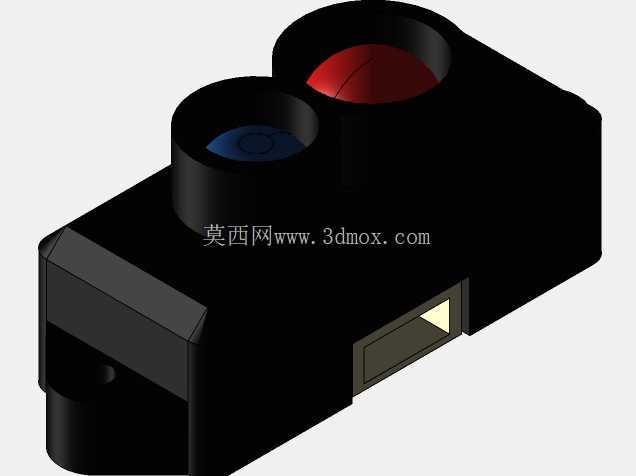

从功能特性上看,这款传感装置采用飞行时间测距原理,结构上区分了独立的发射与接收通道,也就是模型上呈现的红色透镜端为红外激光发射端,蓝色透镜端为回波接收端,两个光学通道做了物理隔挡设计,避免发射端的光线直接串入接收端造成近距离测量的盲区。发射端的透镜做了光束准直设计,能把发散角控制在很小的范围,保证不同距离下的光斑尺寸不会过度扩散,减少被测物体边缘带来的测量误差;接收端的透镜则聚焦回波光线,配合内部的光电感应器件,能捕捉到弱反射率物体表面返回的光信号,哪怕是黑色吸光材质的被测物,也能在有效量程内拿到稳定的距离数据。
再说到设计思路,整个模块走的是极致紧凑的路线,外壳采用一体化的黑色遮光壳体,一方面是阻挡环境杂光进入光学通道干扰测量,另一方面也给内部的光学镜片、电路板提供物理防护,避免装配和使用过程中的磕碰损伤元件。壳体侧面预留了接线接口的安装位,接口采用卧式贴装的布局,不会在模块的垂直高度方向额外增加尺寸,方便在薄型设备内部嵌装。两个光学镜筒采用凸起式设计,镜筒的端面刚好高出壳体上表面,装配时镜片可以直接从镜筒顶部压装固定,不需要额外的压圈结构,减少零件数量的同时也能保证光轴的同轴度,避免镜片倾斜带来的测距偏差。
关于安装边界和尺寸配合,做结构集成的时候需要重点关注几个维度:首先是模块的整体厚度非常薄,适合安装在设备外壳的内部,只需要在外壳对应两个透镜的位置开两个通光孔即可,通光孔的直径要略大于透镜的有效通光口径,避免孔壁遮挡光路造成测距范围缩水;其次是模块前端的光学面不能有透明遮挡物紧贴,否则透明材质的反射光会直接进入接收端,导致测量数据卡在固定值无法正常工作,安装时需要预留至少几毫米的空气间隙,如果要加外保护片,需要选用对对应红外波长透过率极高的光学材料,并且做镀增透膜处理。模块的安装固定孔位分布在壳体的两侧,采用沉头孔设计,装配后螺丝头不会高出壳体表面,不会和周边的结构件产生干涉;接线端的出线方向要提前在结构布局时预留弯折空间,避免线材过度弯折导致接触不良。另外要注意,安装时两个光学透镜的光轴要尽量和被测面保持垂直,大角度倾斜安装会让回波光线偏离接收透镜的范围,导致远距离下的测量失准,如果是用于移动设备的避障场景,还要根据设备的移动速度和制动距离,调整模块的安装俯仰角,让检测范围覆盖设备行进方向上的障碍物区间。
从建模还原的角度看,这个模型准确还原了模块的外形轮廓、光学窗口的位置、接口的布局和安装孔的位置,做设备整体装配时可以直接导入这个模型做干涉检查,提前预判安装空间是否足够,避免后期打样后出现传感模块装不下、光路被遮挡的问题。很多工程师在做原型机开发时,容易忽略传感模块的安装边界,要么预留的空间不够导致模块突出外壳,要么通光孔开的位置不对挡住光路,有了精准的三维模型就能在设计阶段把这些问题排查掉,减少迭代次数。另外在做结构设计时,还要考虑模块的散热问题,虽然这类小型激光雷达的功耗很低,但如果是在密闭的设备外壳内部长时间工作,还是要在模块背面预留一定的空气对流空间,不要紧贴发热量大的主控板或者功率器件,避免温度漂移影响测距精度。
