带滚轮柱塞式行程触发微动开关结构

　　在自动化产线的工位限位、安全门启闭检测、小型执行机构的到位反馈场景里，这类带滚轮柱塞的微动开关是极为常用的低压控制元件，和普通平压头微动开关不同，滚轮结构能将直线方向的接触触发转化为滚动摩擦，大幅降低触发过程中对执行件接触面的磨损，也能减少长期往复动作带来的压头卡滞风险。从结构设计逻辑来看，这款开关采用基座加柱塞组件的分体式装配思路，灰色的绝缘基座承担内部触点组件的承载、安装固定的功能，基座侧面预留的两个通孔是标准的穿装螺丝位，安装时可以直接通过M3或者M4的螺丝将开关固定在设备机架的安装平面上，安装孔的中心距属于行业通用尺寸，能直接替换多数同规格的市面在售微动开关，不需要额外调整安装位的开孔尺寸。

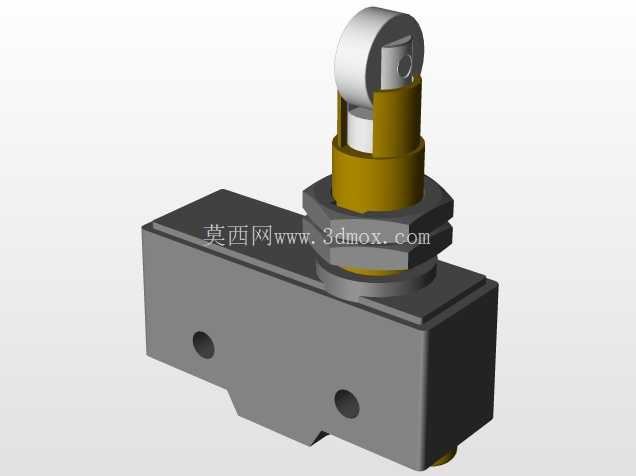

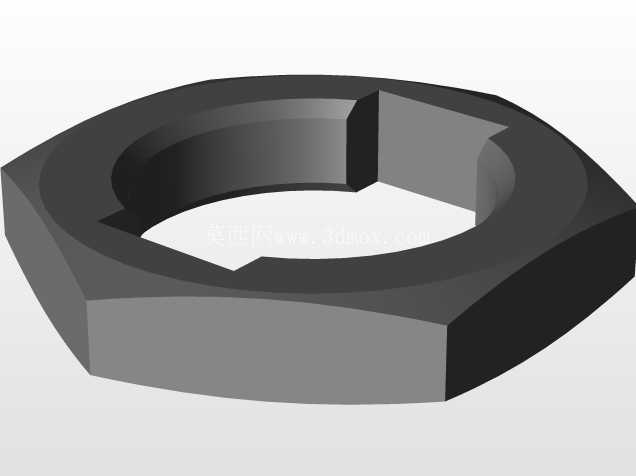

　　上部的黄色柱塞套是导向结构，内部容纳复位弹簧与动作顶杆，顶端的金属滚轮通过销轴固定在柱塞顶端，滚轮的外圆高出柱塞顶面一定距离，当被检测的运动件经过滚轮位置时，会先接触滚轮外圆，随着运动件的位移逐步下压柱塞，压缩内部弹簧，当柱塞下压行程达到动作阈值时，基座内部的快动触点就会完成通断切换，输出电信号给设备的控制系统，实现到位检测、位置限位或者逻辑联锁的功能。在安全门的启闭检测场景里，这类开关常被安装在门框侧边，门体闭合到位时会压下滚轮柱塞，触发触点闭合给出允许设备启动的信号，门体开启时柱塞在弹簧作用下复位，触点断开触发设备停机的安全联锁，相比接触式的磁感应开关，这类机械触点式的微动开关不需要配对磁体，抗电磁干扰能力更强，在焊机、高频加热设备周边的工位使用时不会出现信号误触发的问题。

　　设计建模过程中，需要重点关注柱塞的导向长度与行程的匹配关系，导向段过短会导致柱塞下压过程中出现偏斜，长期使用会加剧柱塞套的内壁磨损，导致动作行程漂移，触点接触不良；导向段过长则会增加整体的结构高度，挤占设备内部的安装空间。基座的外形做了切边处理，底部的凸台结构可以和安装板上的定位槽配合，安装时不需要反复调整开关的朝向，能快速对准安装孔位，提升装配效率。内部的触点组件采用快动式的簧片结构，不管下压柱塞的速度快慢，触点的通断切换速度都是由簧片的自身弹力决定，不会因为外部触发速度慢导致触点之间拉弧烧蚀，能有效延长电气寿命。

　　滚轮的材质选用金属材质，相比塑料滚轮，金属滚轮的耐磨性能更好，在频繁触发的工位上，比如自动化装配线的工件到位检测工位，每天触发次数可达上万次，金属滚轮能保证长期使用不会出现滚轮磨损凹陷导致的触发位置偏移。在安装边界上，需要注意开关的柱塞动作方向要和被检测件的运动方向保持垂直，倾斜安装会导致滚轮受到侧向力，长期使用会造成柱塞弯曲、滚轮销轴变形，最终导致开关卡滞失效；同时安装时要预留足够的柱塞下压余量，不能让柱塞被压到极限位置长期受力，否则会导致内部弹簧长期处于压缩极限状态，出现弹性疲劳失效，复位不到位。这类开关的触点容量通常能满足小型继电器、接触器的线圈控制需求，不需要额外加中间继电器转接，在小型自动化设备、家电产品、工装夹具的位置检测场景里都能适配，建模时所有的装配间隙都按照行业通用的公差要求设置，柱塞和柱塞套之间的间隙控制在合理范围，既保证动作顺畅无卡滞，又不会出现过大的旷量导致触发位置偏差。
