手动拆焊吸锡工具结构三维设计

　　在电子装联、线路板返修、元器件拆换的作业场景中，多余焊锡的清理始终是影响作业效率与焊接质量的关键环节，这款手动吸锡工具的结构设计，正是围绕小空间除锡、单手操作、可控吸力输出的实际作业需求展开。从实际使用场景来看，不管是通孔插装元件的引脚拆焊，还是表面贴装元件返修时残留焊锡的清理，都需要工具能精准对准焊盘位置，在焊锡熔融的瞬间完成负压吸除，避免焊锡冷却后粘连引脚或残留于焊盘造成桥接。

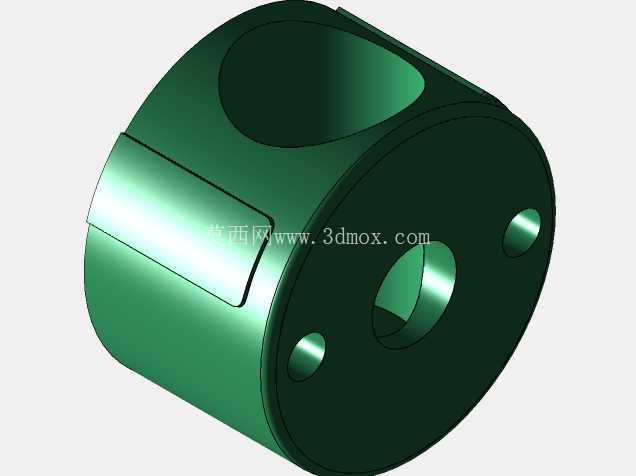

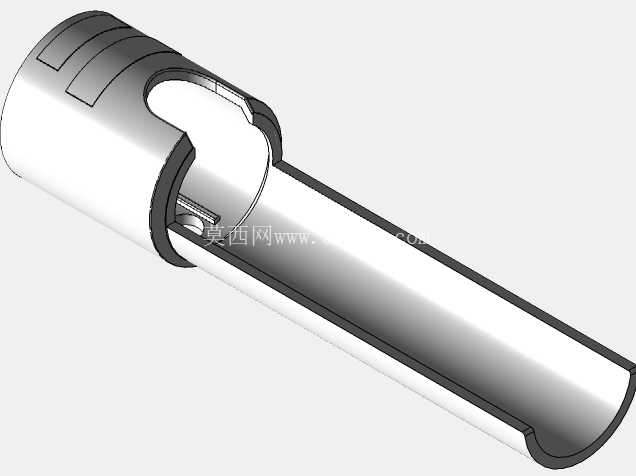

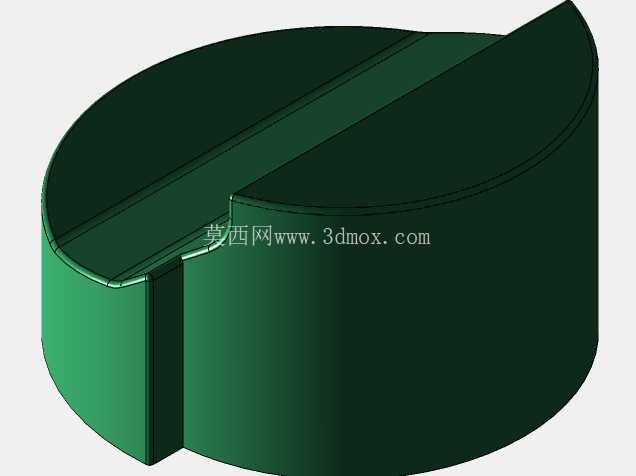

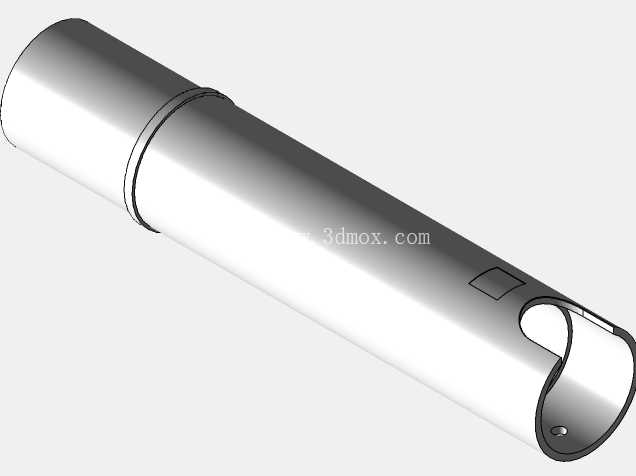

　　这款吸锡器的整体结构采用活塞式负压生成原理，主体筒身作为核心的负压腔体，内部匹配带密封胶圈的活塞组件，按压尾部按键时活塞在弹簧预紧力作用下快速复位，在腔体内形成瞬时负压，通过前端的吸嘴将熔融状态的液态焊锡吸入腔体内部的储锡仓。设计过程中重点考量了单手操作的人机工程尺寸，筒身握持段的直径适配成年男性手掌的握持范围，表面做防滑纹理处理，作业时单手握持即可完成对准、触发吸锡的全套动作，不需要双手配合操作，给另一只手持握电烙铁留出操作空间，适配桌面维修、产线返修等多场景下的操作习惯。

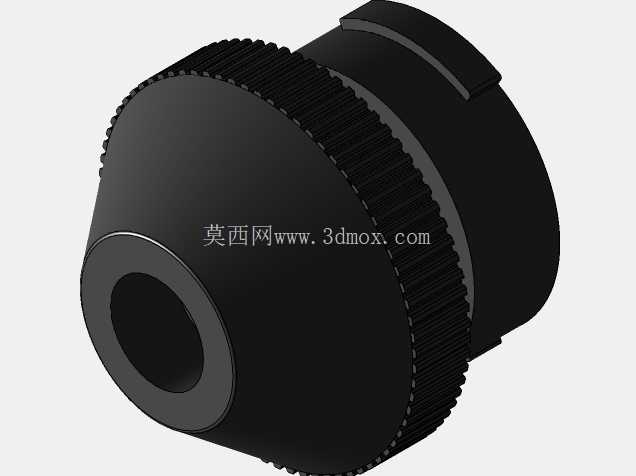

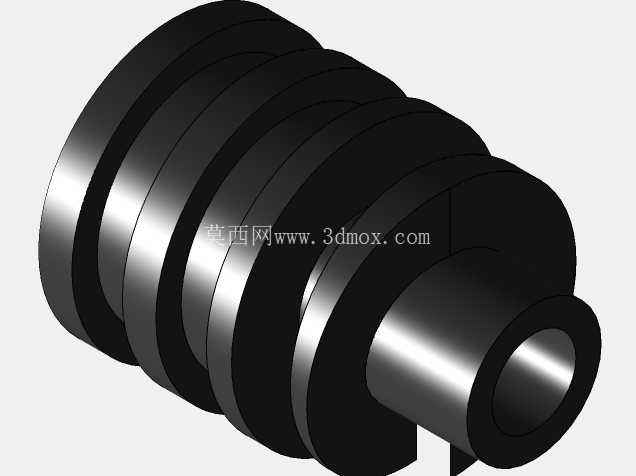

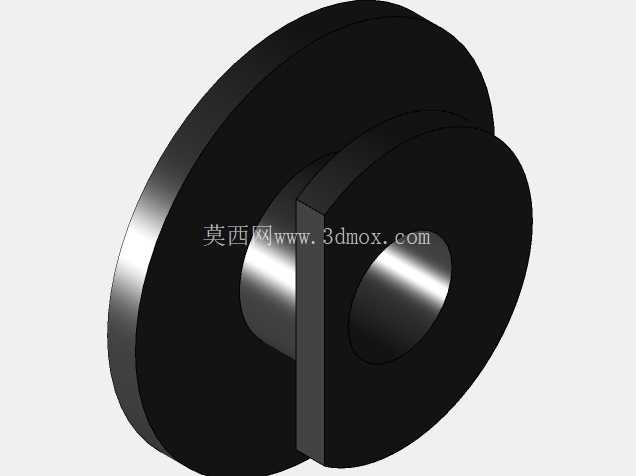

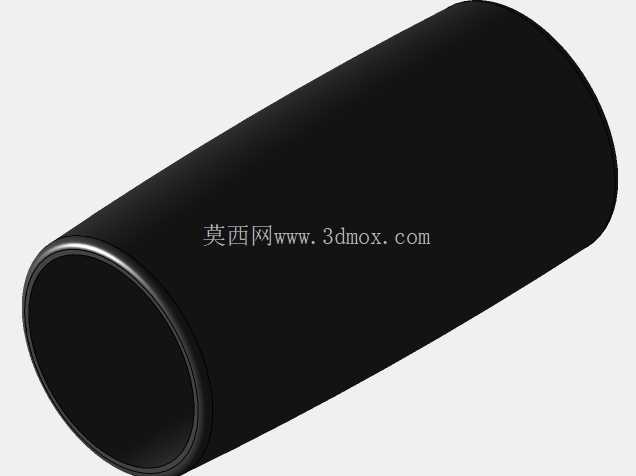

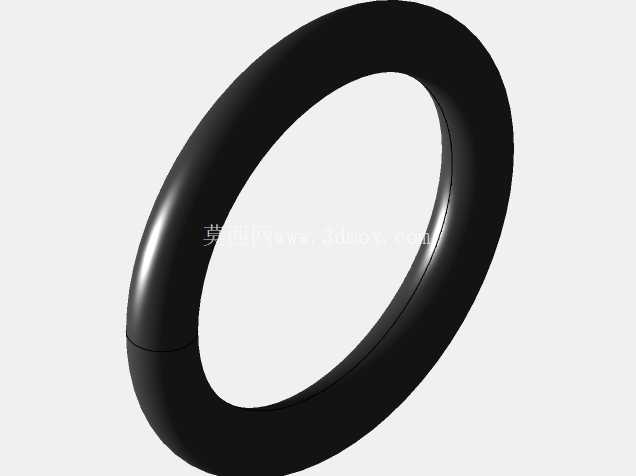

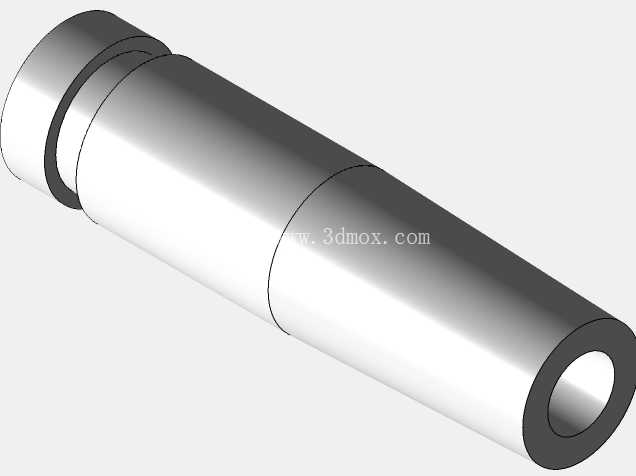

　　从功能特性上看，前端吸嘴采用可替换式结构设计，不同口径的吸嘴可以适配不同尺寸的焊盘与引脚，针对细间距引脚的拆焊作业，可以更换小口径吸嘴提升对准精度，避免吸锡过程中碰伤周边细小元件；针对大焊盘的多引脚拆换，则可以更换大口径吸嘴提升单次吸锡量，减少重复操作次数。储锡仓与主体腔体采用可拆卸式连接结构，当内部积存的焊锡残渣达到容量上限时，可以直接拆开储锡仓进行清理，避免焊锡残渣堵塞气路造成吸力衰减。活塞部位的密封胶圈采用耐温橡胶材质，避免吸入的高温焊锡烫坏密封件导致负压泄漏，同时胶圈与筒壁的配合间隙经过反复调校，既保证活塞滑动时的顺畅度，又能维持足够的密封性能，确保每次触发都能产生稳定的负压值。

　　外形尺寸与安装边界方面，这款吸锡器整体为细长圆柱型结构，总长度控制在单手握持的舒适范围内，最大外径不超过常规手持电烙铁的握持段直径，在密集排布元件的线路板上作业时，不会因为工具本体尺寸过大遮挡操作视线，也不会磕碰周边已经焊接完成的元件。前端吸嘴的伸出长度经过优化，能够伸入部分带有壳体遮挡的设备内部焊点位置，不需要额外拆解设备外壳即可完成局部拆焊作业。尾部的触发按键位置设置在握持时食指自然触碰的区域，按键的触发行程经过调校，按压力度适中，不会因为按压力度过大造成手部疲劳，也不会因为力度过小出现误触发。

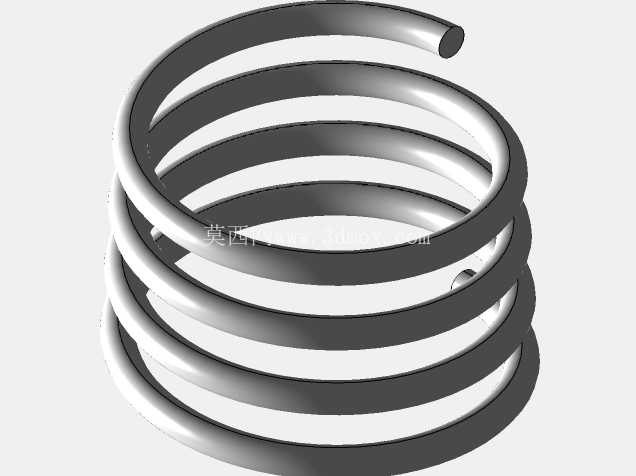

　　设计过程中还重点考虑了工具的耐用性需求，活塞复位弹簧采用不锈钢材质，避免长期使用后出现锈蚀导致弹力衰减，保证每次活塞复位的速度一致，维持稳定的吸力输出。筒身主体采用耐高温工程塑料材质，既控制了工具整体重量，长时间握持作业不易产生手部疲劳，又能抵御吸入的高温焊锡带来的温度传导，避免握持时出现烫手的情况。气路通道的内壁做光滑处理，减少焊锡残渣在通道内的附着，降低日常维护的清理难度。在实际作业验证中，这款结构的吸锡器能够在焊锡完全熔融的瞬间完成吸除动作，吸锡后焊盘表面残留的焊锡厚度均匀，不会出现焊盘被吸起、铜箔脱落的问题，对于多层板的通孔拆焊作业，也能将孔内的残留焊锡吸除干净，方便后续新元件的插装焊接。针对不同作业人员的操作习惯，这款工具的结构还预留了调整空间，可以通过更换不同劲度系数的复位弹簧调整吸力大小，适配不同焊锡量的作业需求，小弹簧适配小焊盘的精细除锡作业，大弹簧则适配大焊点、多引脚的大吸锡量需求。
