60x80毫米规格双面导通多孔板结构设计

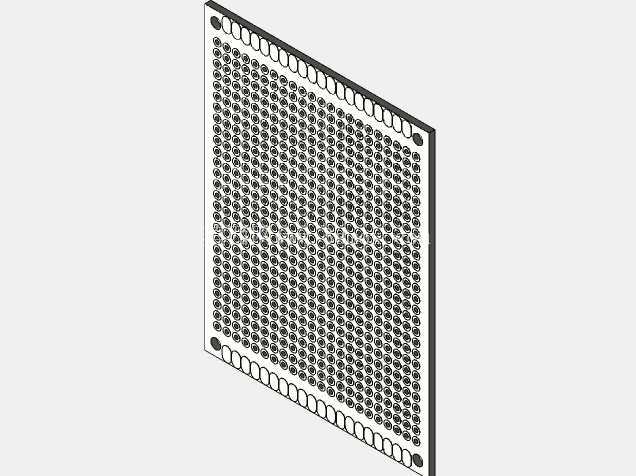

　　在电子电路原型验证、小批量功能样机搭建以及教学实验场景中，这类60x80毫米规格的双面导通多孔板是极为常用的基础电路载体，区别于定制化印刷电路板的高成本与长周期，这类通用多孔板无需提前制版，可直接完成元器件插装与焊接，快速实现电路功能的实物验证，是电子工程师、硬件开发人员手边常备的基础物料。从结构设计层面来看，该板件采用22×27的点阵式孔位排布，所有孔位均做双面导通处理，也就是说板件正反两面的对应焊盘通过金属化孔实现电气连通，这一设计大幅降低了布线难度，焊接时无需在板件背面反复穿线跨接，相邻孔位的间距严格遵循标准2.54毫米排针间距规范，能够完美兼容直插式电阻、电容、二极管、三极管以及常规DIP封装芯片、排针排母等标准电子元器件的插装需求，不会出现孔位错位导致元器件无法安装的问题。

　　板件外形尺寸严格控制在60×80毫米，这个尺寸边界是经过多场景使用验证的：既可以容纳下常规小型功能电路的全部元器件，比如一套5V稳压电源电路、小型信号采集模块、单片机最小系统等，又不会占用过多安装空间，能够直接嵌入到多数小型设备的内部腔体中，板件四周边缘预留的一排连续孔位，除了可以用于焊接对外引出的接线端子之外，也可以作为安装固定孔使用，配合铜柱或者螺丝就能快速将板件固定在设备壳体或者安装支架上，不需要额外打孔做安装结构。

　　在实际使用过程中，这类多孔板的导通可靠性是核心设计要点，金属化孔的铜层厚度需要满足多次焊接不脱落、不脱镀的要求，板件基材选用常规FR-4环氧玻璃布板，具备足够的机械强度，焊接时不会因为高温出现明显变形，双面的焊盘做了加大处理，即使是焊接经验不足的新手，也不容易出现焊盘脱落的问题。从三维建模的角度来看，这类板件的建模重点在于孔位的阵列排布精度，所有孔位的中心距必须严格控制公差，否则实际生产出来的板件会出现元器件插装困难的问题，板件边缘的倒角处理也需要纳入设计考量，避免尖锐边角划伤操作人员或者划破设备内部的导线绝缘层。在电路调试场景中，这类多孔板可以反复利用吗？

　　实际上只要焊接时没有过度加热导致基板碳化，拆除原有元器件后清理焊盘就可以再次用于其他电路的搭建，相比一次性的面包板，它的接触可靠性更高，不会出现接触不良导致的电路故障，完全可以用于长期运行的小型功能样机制作。很多工程师在做电源类电路调试的时候，尤其偏好这类尺寸的多孔板，因为60×80毫米的空间刚好可以放下整流桥、滤波电容、稳压芯片以及必要的接线端子，不需要额外裁剪板件，周边的孔位还可以方便地固定散热片，给发热较大的稳压芯片或者功率管做散热支撑。设计这类板件的时候，不需要做复杂的异形结构，方正的外形反而更利于安装固定，孔位的均匀排布也给布线留足了自由度，不管是走正面飞线还是背面搭锡连接，都有足够的操作空间，金属化孔的导通设计也让正反面的布线可以灵活切换，避免导线交叉带来的短路风险。
