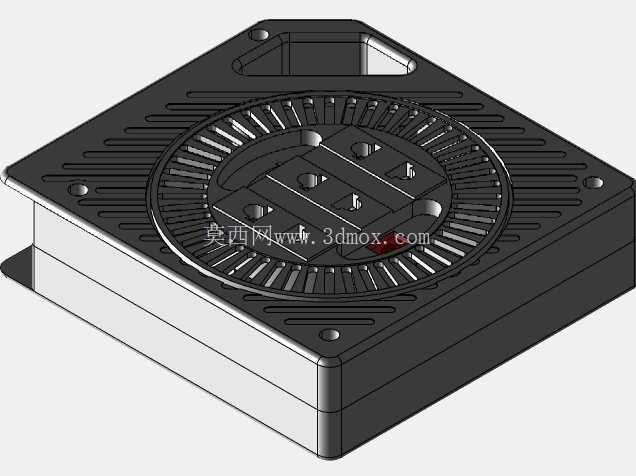

工业设备配套盒式卷绕电缆结构设计

　　在工业电气配套场景中，卷绕式电缆的结构合理性直接决定了移动供电场景的布线可靠性，这类盒卷电缆常配套于电源变压器输出端、移动工位供电回路、小型机电设备的拖链供电系统中，区别于普通散放电缆，卷绕收纳的结构能够避免线缆在反复伸缩移动过程中出现打结、外皮磨损、线芯拉扯断裂的问题，尤其适配需要周期性位移作业的机电设备供电需求。从实际工程应用来看，这类卷电缆的核心功能是在有限的安装空间内完成一定长度线缆的有序收纳，同时保证线缆拉出、回收过程中的阻尼均匀，不会出现突然回弹拉扯接线端的情况，在电源变压器配套场景下，卷电缆的出线端通常直接对接变压器次级输出端子，进线端则连接移动作业端的用电负载，省去了额外布线的线槽、拖链成本，适合小行程、低频次移动的供电场景。设计这类卷电缆结构时，首先要明确安装边界的尺寸约束，通常盒体的外径需要匹配设备预留的安装空位，内部卷盘的内径要满足电缆的最小弯曲半径要求——如果卷盘内径过小，电缆反复弯折后线芯容易出现金属疲劳断裂，外皮也会因为长期处于过小弯曲半径下出现龟裂，因此建模阶段需要先根据所选电缆的线径、芯数、绝缘层材质确定最小弯曲半径，再反推卷盘的核心尺寸，同时盒体的出线口需要设计圆角导向结构，避免线缆拉出回收时被锐边割伤绝缘层。

　　从结构细节来看，卷盘内部需要预留复位卷簧的安装空间，卷簧的扭矩选择要匹配电缆的单位长度重量，扭矩过大会导致线缆拉出费力，回收时冲击力过大；扭矩过小则会出现线缆回收不到位、松垮耷拉的问题，建模时需要模拟卷簧在全行程范围内的扭矩变化，保证线缆在任意拉出长度下都能保持稳定的张紧力，不会出现垂坠晃荡的情况。盒体的安装固定位通常设计在靠近电源变压器输出侧的机架平面上，安装孔位的间距要匹配通用机架的安装孔距标准，同时要预留接线端的操作空间，方便后期接线维护时不需要完全拆解盒体就能完成线缆端子的压接、固定。

　　外形尺寸方面，这类盒卷电缆的整体厚度通常控制在50mm以内，避免突出机架过多造成磕碰，盒体边缘做圆弧过渡处理，既减少安装时的锐边划伤风险，也能优化整体的视觉协调性。在电气性能匹配上，卷绕状态下的电缆会因为相邻线芯的平行绕制产生一定的寄生电容，因此在配套电源变压器使用时，需要核算绕制长度下的线间电容对输出波形的影响，尤其是给精密控制回路供电的场景，要选择合适的屏蔽层结构电缆，绕制时保证屏蔽层的连续接地，避免电磁干扰通过卷绕电缆耦合到控制回路中。

　　实际选型应用中，还要考虑使用环境的防护等级，如果是在多粉尘、有少量切削液飞溅的车间场景，盒体的接缝处需要设计简易的密封槽，出线口加装橡胶防护套，避免粉尘、液体进入盒体内部卡滞卷盘、腐蚀卷簧；如果是在高温环境下配套变压器使用，电缆的绝缘层要选择耐温等级匹配的材质，盒体上预留适当的散热缝隙，避免长期高温环境下绝缘层加速老化。建模过程中，需要重点验证线缆在最大拉出长度、完全回收状态下的弯曲状态，确保没有出现线缆死折、挤压外皮的情况，同时模拟卷盘转动时的同轴度，避免转动过程中出现偏磨、卡滞的问题，盒体的卡扣结构要设计合理，既方便后期更换电缆、维护卷簧，又能保证日常使用中不会因为震动出现盒体松脱的情况。这类卷电缆结构虽然属于电气配套的小部件，但在实际工业场景中，很多设备的供电故障都源于线缆收纳不合理导致的线芯损坏，合理的卷绕结构设计能够大幅降低移动供电场景的线缆故障率，减少后期维护的人工成本，尤其在小批量设备定制场景中，标准化的盒卷电缆三维模型能够直接对接安装位设计，省去反复核对尺寸、调整结构的重复工作，提升整体设计效率。
