多接口连接大杆机械构件三维设计

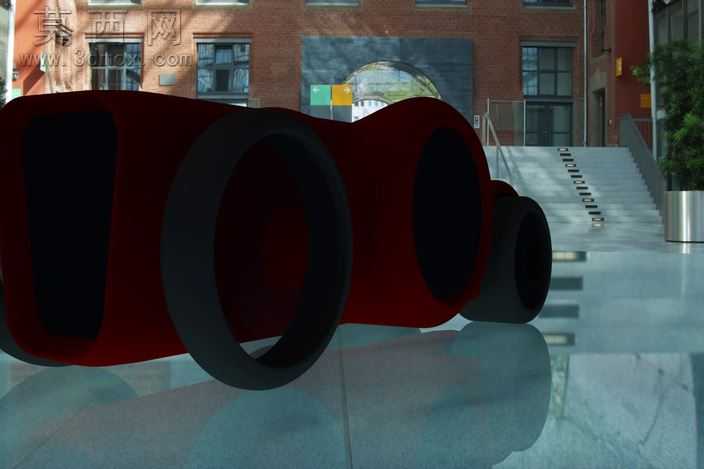

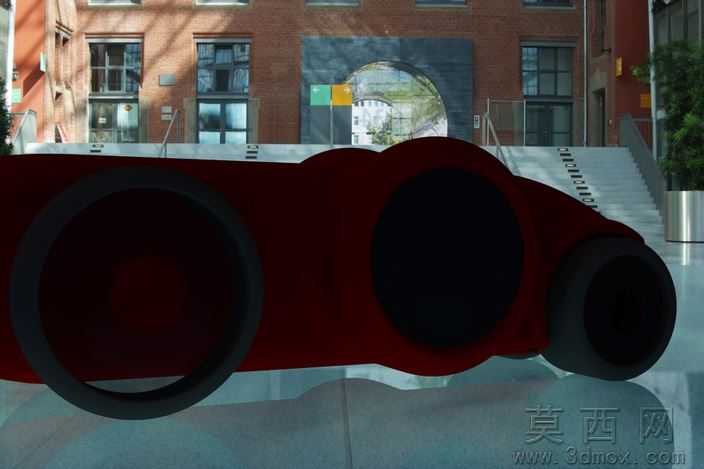

本作品为多接口连接大杆机械构件的三维设计成果，建模阶段依托参数化建模逻辑完成整体结构搭建，首先对构件的主体杆身进行基准定位，以中心轴线为核心参考，依次完成三段不同孔径的环形接口的轮廓绘制，通过拉伸、切除、倒圆角等基础特征操作构建基础实体，针对接口边缘的加厚承托结构，采用旋转凸台特征实现环形结构的一体化成型，避免多特征拼接带来的拓扑误差。材质设置阶段，主体杆身选用哑光深红色工程塑料材质，调整材质的粗糙度参数至0.6，还原工业级改性塑料的磨砂质感，接口内壁采用深黑色耐磨橡胶材质，设置轻微的凹凸纹理贴图模拟橡胶接触面的防滑肌理，接口外圈的金属衬套部分选用高碳钢材质，调整金属度参数至0.85、粗糙度至0.2，呈现金属机加工后的细腻光泽。渲染阶段采用三点布光方案，主光源从构件左上方45度角投射，设置软阴影参数避免阴影边缘过于生硬，辅助光源从右下方补光，弱化主体暗部的死黑区域，环境光采用HDRI室外建筑环境贴图，让构件表面的材质反射更具真实感，背景选用带有建筑台阶的实景场景，通过景深效果将焦点锁定在构件主体，虚化背景元素突出设计主体。结构设计上，三个不同口径的环形接口沿杆身轴向错落分布，两端接口轴线与杆身轴线重合，中部接口轴线与杆身轴线呈小角度倾斜，适配多方向的管路或杆件连接需求，接口内壁预留0.2mm的装配公差，满足实际装配时的插接配合要求，杆身与接口的衔接处做了渐变过渡处理，避免应力集中问题，提升构件的结构强度。设计思路围绕工业场景下的多通路连接需求展开，摒弃了传统单一直杆的单一连接功能，通过多接口的集成化设计，减少装配环节的连接件数量，降低整体装配复杂度，同时对杆身的壁厚做了均匀化处理，在保证结构强度的前提下尽可能控制构件重量，兼顾实用性与轻量化需求，整体模型的拓扑结构规整，无破面、重叠面等建模问题，可直接用于后续的工程仿真、装配验证以及3D打印试制环节。
