汽车座椅调节滑轨骨架结构设计

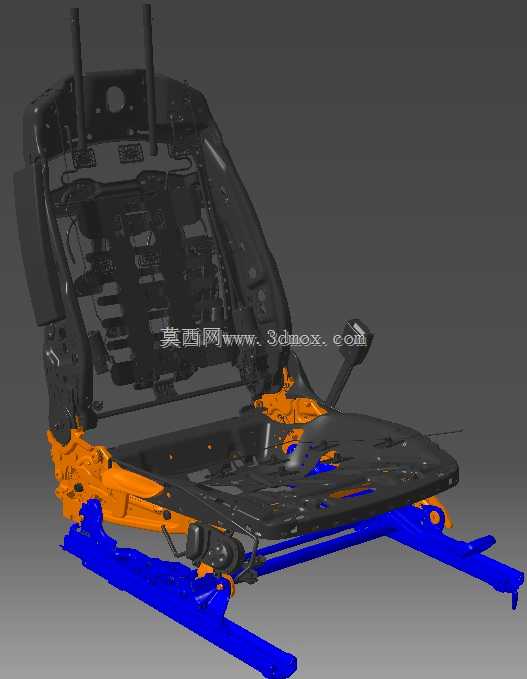

　　这套座椅结构的三维数模完整还原了乘用车辆座椅下部的核心承载与调节系统，在整车内饰的人机工程适配环节中，这类结构是连接座椅发泡面套总成与车身地板的核心承载部件，日常使用中需要承载乘员重量、传递行车过程中的振动载荷，同时实现座椅前后位置的调节锁止功能，适配不同身高体型驾乘人员的腿部空间需求。从结构分层来看，最下方的蓝色部件为座椅下滑轨总成，直接通过安装点固定在车身地板的座椅安装横梁上，滑轨的截面采用常规的滚压成型C型槽结构，内部集成钢珠保持架实现滑动副的低摩擦运动，两侧滑轨通过中间的横向连接杆实现同步动作，避免单侧滑动卡滞，滑轨的有效滑动行程覆盖常规家用车的前后调节范围，安装孔位的间距符合主流乘用车的地板安装边界，

　　可直接适配多数A级到B级车型的地板安装点布局。中间橙色部分为座椅的升降与角度调节机构集成座盆骨架，这部分结构通过铰接点与下滑轨的上滑台连接，集成了座椅高度调节的四连杆机构、座盆角度调节的锁止齿板，以及靠背调角器的安装接口，其中调角器的操作手柄布置在座盆外侧，符合常规驾乘人员的右手操作习惯，操作行程经过匹配，扳动手柄时可同步解锁调角器的锁止齿，实现靠背角度的无级调节。上部黑色部分为座椅靠背骨架与座盆支撑结构，靠背骨架采用钢管焊接加冲压侧板的结构形式，上部预留了头枕导杆的安装孔位，可适配常规插拔式头枕的安装需求，座盆支撑部分采用冲压钢板焊接结构，表面预留了座椅发泡、面套以及座椅侧气囊的安装定位点，

　　同时在靠背侧板位置集成了安全带锁扣的安装接口，可满足三点式安全带的固定强度要求。在设计思路上，这套结构优先考虑了承载强度与操作便利性的平衡，滑轨的锁止机构采用棘爪齿条啮合结构，锁止齿的间距经过匹配，可实现前后位置的多档位调节，锁止状态下可承受整车碰撞工况下的前后冲击载荷，满足整车安全性能要求；调节机构的操作力经过杠杆比匹配，日常扳动手柄的操作力控制在成年人可轻松操作的范围内，不会出现操作费力或者锁止不牢的问题。从安装边界来看，整套座椅骨架的总宽度、前后长度以及安装后的高度范围，均符合常规紧凑型乘用车的车内空间布局要求，下滑轨的安装脚位预留了螺栓过孔与定位孔，装配时可先通过定位孔实现与车身横梁的预定位，再打紧固定螺栓，

　　提升总装环节的装配效率；各铰接点的位置经过运动校核，在座椅前后滑动、高度调节、靠背角度调节的全行程范围内，不会与车身地板、中央通道、侧围内饰板发生运动干涉，同时预留了座椅线束、加热通风模块的布置空间，可适配不同配置等级车型的功能拓展需求。在实际应用场景中，这类座椅骨架结构不仅可用于传统燃油乘用车的主副驾座椅，也可适配新能源车型的座椅布置需求，结构上的安装接口预留了足够的拓展空间，可根据不同车型的配置需求，增加电动调节电机、座椅记忆模块、加热通风组件等附加功能，不需要对主体骨架结构进行大幅修改，可有效降低平台化车型的开发成本。结构上的各冲压件均采用常规汽车钣金冲压工艺成型，焊接工序采用常规的电阻点焊工艺即可完成总成焊接，不需要特殊的加工工艺，可适配多数汽车座椅供应商的现有生产工艺条件，量产落地的工艺可行性较高。在结构强度校核层面，各承载部件的料厚选择经过匹配，滑轨部分采用高强度钢板滚压成型，座盆与靠背的冲压侧板采用高强度冷轧钢板，在满足碰撞强度要求的前提下尽可能控制结构重量，实现轻量化与强度的平衡，铰接点的衬套采用耐磨自润滑材料，可保证长期使用过程中调节动作的顺畅性，避免出现调节异响、卡滞等常见的座椅故障问题。
