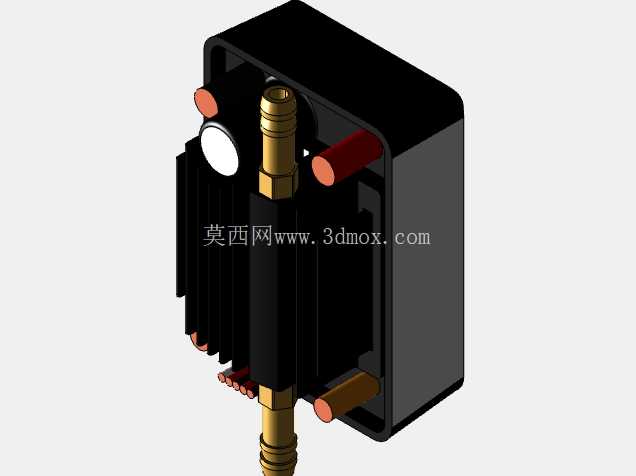

好盈Seaking120AV3无刷电调结构设计

　　在船模竞速、水下作业机器人动力驱动这类场景里，无刷电调是动力链路里的核心执行部件，这款好盈Seaking 120A V3的三维结构设计，完全围绕船用动力系统的实际工况做了针对性的结构适配。不同于航模空用的电调结构，船用电调首先要考虑安装空间的紧凑性，模型船体内部的动力舱空间往往非常局促，尤其是竞速类 mono 艇、虾艇这类船体，动力舱的横向宽度通常被限制在35mm以内，纵向安装长度也不能超过60mm，这款电调的外壳结构在建模时就严格卡了这个安装边界，外壳主体做了圆角过渡处理，避免安装时刮蹭船体内部的玻纤或者碳纤蒙皮，同时外壳的出线端做了下沉式的走线槽设计，动力线、信号线从槽内引出后不会额外占用横向安装空间，能适配绝大多数1米以内长度的竞速船模动力舱安装要求。

　　从功能特性对应的结构设计来看，这款电调持续输出电流达到120A，瞬时峰值电流可以突破180A，大电流带来的发热问题是结构设计时首先要解决的核心矛盾。建模过程中，功率板的安装位直接贴合外壳的铝制散热基底，两者之间预留了0.15mm的导热垫安装间隙，既不会因为间隙过大导致热阻升高，也不会因为公差堆叠造成功率板安装时被挤压变形。散热基底的外侧做了平行的鳍片结构，鳍片的厚度控制在1.2mm，鳍片间距2mm，这个尺寸是兼顾船模行驶时的水流冲刷散热和避免水草、水中杂质卡入鳍片的平衡值——如果鳍片间距过小，在浅水区行驶时很容易被水中的纤维杂质堵塞散热通道，间距过大又会减少有效散热面积，无法满足持续大电流输出的散热需求。

　　电调的信号端结构设计也充分考虑了船用环境的防水需求，信号线接插件的安装位做了环形的密封槽，装配时可以套入1mm线径的硅胶密封圈，接插件插合后密封圈会被压缩30%左右，形成可靠的静密封结构，避免船体行驶中溅入的水或者冷凝水接触到信号引脚造成信号干扰。电容组的安装位做了独立的固定卡槽，三个大容值的电解电容分别卡在独立的卡槽内，卡槽内壁预留了0.2mm的缓冲泡棉安装空间，因为船模在高速行驶时会持续产生高频振动，尤其是发动机（应为电机）全速运转时的振动频率会和船体结构产生共振，如果电容没有可靠的缓冲固定，长期使用后很容易出现引脚脱焊的故障。

　　从安装固定的结构细节来看，电调外壳的四个角做了内嵌式的铜螺母安装柱，螺母规格是M2，安装柱突出外壳底面0.8mm，安装时可以直接用M2螺丝穿过船体的动力舱安装板和铜螺母锁紧，不需要额外使用螺母固定，单手就能完成装配操作，非常适合船模内部狭小空间的安装作业。安装柱的位置做了对称设计，既可以横向安装也可以纵向安装，适配不同船体的动力舱走线方向——有些船体的电池放在动力舱前部，就需要电调的动力线朝前出线，有些电池放在后部，就需要朝后出线，对称的安装孔位可以让电调旋转180度安装，不需要额外改动走线位置。

　　在结构建模的细节处理上，电调的功率管排布做了等间距的阵列设计，每颗功率管之间的间距保持在2.5mm，保证每颗管子的散热条件一致，避免出现局部过热的问题。驱动板和功率板之间采用排针连接，排针的高度做了精准控制，保证两块板之间的距离是8mm，这个距离既可以避免功率板的大电流信号对驱动板的弱电信号产生干扰，也不会让整体结构的高度过高，超出船体动力舱的高度限制。外壳的上盖和底座之间采用卡扣加螺丝的双重固定结构，四个侧边各有一个塑料卡扣，装配时卡扣可以先把上盖和底座预固定，方便后续打螺丝，同时卡扣结构也能让外壳的接缝更加均匀，提升防水密封的可靠性。

　　针对船模使用中经常出现的倒车、急加速工况，电调的BEC模块独立做了隔离仓结构，BEC的供电电路和功率输出电路之间用塑料隔板隔开，避免大电流输出时的电压波动干扰BEC的输出电压，保证接收机和舵机的供电稳定，不会因为急加速时的电压跌落导致舵机失控或者接收机断连。隔离仓的位置靠近信号出线端，BEC的输出线直接从信号接插件旁边引出，走线距离最短，能最大程度减少线路上的电压损耗。

　　整个模型的结构设计完全还原了实物的装配关系，所有的卡扣、安装柱、密封槽、散热鳍片的尺寸都和实物保持一致，不管是做船模动力系统的装配模拟，还是做改装配件的结构设计，都可以直接参考这个模型的尺寸边界做匹配设计，不需要再反复测量实物尺寸，能大幅缩短结构设计的验证周期。
