智能机器人用20公斤厘米数字伺服执行器

　　在桌面级智能机器人、小型仿生机械足、教育类竞赛机器人的关节驱动选型中，20公斤厘米扭矩等级的数字伺服执行器是覆盖场景最广的核心驱动部件之一，这类部件既要承担关节位置的精准闭环控制，又要适配紧凑安装空间下的负载输出，很多初次做机器人结构设计的工程师容易在选型阶段忽略安装边界与输出轴的配合公差，导致后期装配出现干涉、输出轴窜动等问题。

　　从实际应用场景来看，该扭矩等级的伺服执行器可覆盖双足机器人踝关节、四足机器人腿部膝关节、机械臂小臂关节、遥控模型转向与油门控制、小型自动化工位的角度翻转机构等场景，相比传统模拟伺服，数字控制架构的位置采样频率更高，死区范围更小，在承受突变负载时不会出现明显的位置抖动，尤其是在机器人做动态步态调整时，能快速响应主控给出的角度指令，不会因为响应滞后导致整机重心偏移失稳。

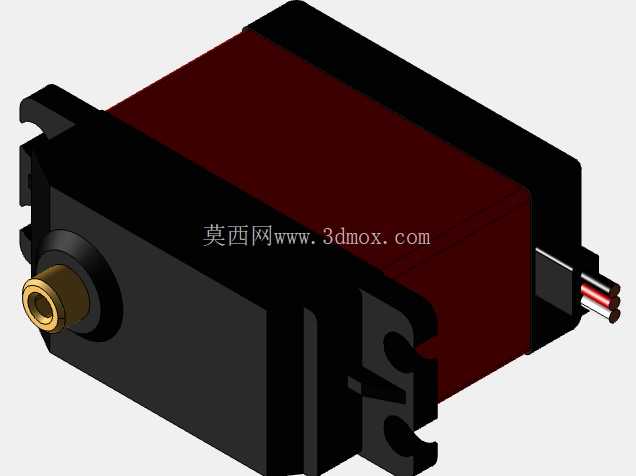

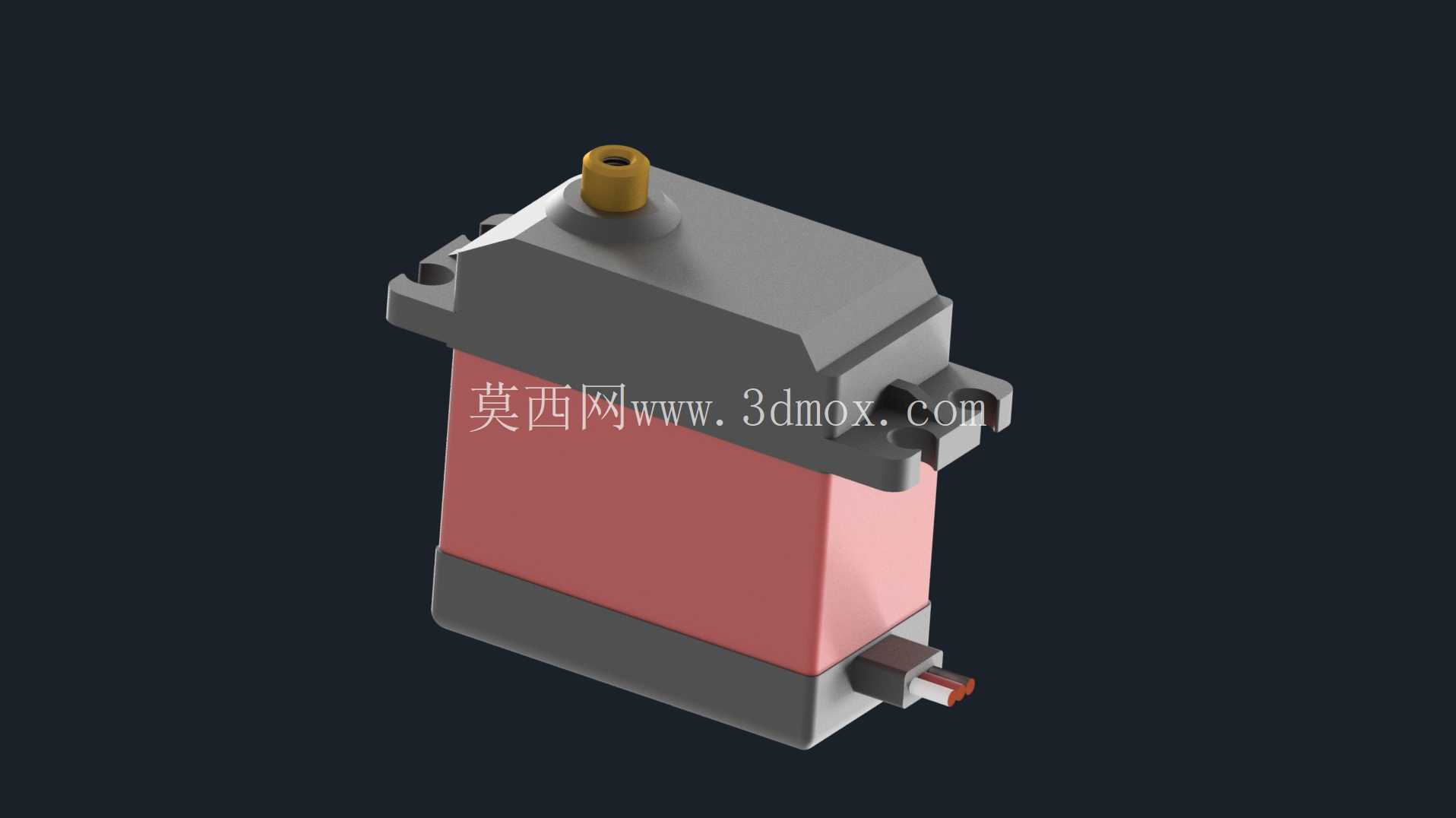

　　从结构设计思路上看，这款执行器采用三段式壳体布局，上下端为高强度工程塑料基座，中间段为散热壳体，既兼顾了整体重量控制，又能在持续带载运行时将内部减速组与驱动电路产生的热量快速导出。输出轴采用金属铜套嵌件设计，避免塑料轴孔长期承受径向负载出现磨损扩孔的问题，轴端预留标准舵机盘安装孔位，兼容市面上主流的金属舵盘、塑料摇臂配件，不需要额外做转接件设计。两侧带安装凸耳，凸耳上预留固定安装孔，安装时可直接通过螺丝固定在机器人结构件的安装位上，不需要额外设计夹持固定结构，能有效减少整机的结构件数量。出线端采用侧出布局，线序为标准的电源、信号、地三线定义，适配市面上绝大多数机器人主控板的舵机接口，接线时不需要重新定义线序，能减少硬件调试的工作量。

　　从安装边界与尺寸参数来看，这款执行器的整体外形为方正切角结构，壳体边缘做了倒角处理，避免装配时刮伤连接线或者结构件，安装凸耳的突出高度经过优化，当多台伺服并排安装在机器人关节处时，相邻伺服之间不会出现凸耳干涉的问题。输出轴的中心高度与壳体底面的距离符合行业通用安装尺寸，替换同扭矩等级的其他品牌伺服时不需要重新调整结构件的安装孔位，能大幅缩短设备迭代时的结构改型周期。内部减速组采用金属齿轮搭配塑料齿轮的混合配置，末级输出齿轮为金属材质，承受最大20公斤厘米的堵转扭矩时不会出现断齿问题，前级减速齿轮采用低摩擦工程塑料，能降低空载运行时的齿轮噪音，适合教育类、家用陪伴类机器人对运行噪音有要求的场景。

　　在功能特性层面，这款数字伺服内置位置反馈电位器与控制芯片，可实现0-180度范围内的角度精准控制，位置分辨率可达0.3度，完全满足机器人关节的角度控制精度要求。内部带过流保护电路，当输出轴长时间堵转时会自动切断驱动电流，避免电机过热烧毁，也能防止过大的反灌电流损坏主控板。驱动电路的电源适配范围覆盖常见的机器人供电电压，不需要额外增加稳压模块，可直接从机器人动力电源取电，简化整机的供电线路设计。

　　做结构设计时需要注意，安装固定时螺丝的拧入深度不能超过壳体凸耳的厚度，避免螺丝顶到内部的减速齿轮或者电路板，导致运行卡滞或者电路短路。输出端连接负载摇臂时，要保证摇臂的安装平面与输出轴垂直，避免长期带偏载运行导致输出轴弯曲、铜套异常磨损。如果是用在动态负载较大的足式机器人场景，建议在安装位增加减震胶垫，减少机器人落地时的冲击载荷直接传递到伺服壳体，延长内部齿轮组的使用寿命。布线时要将伺服出线沿着结构件的走线槽固定，避免关节运动时夹断连接线，导致信号中断。

　　很多工程师在做机器人结构设计时，会优先参考这类成熟伺服的安装尺寸来设计关节结构，因为这类标准化的驱动部件供应链成熟，替换成本低，不需要单独开模定制驱动单元，能大幅降低整机的研发成本与生产周期。建模时需要准确还原壳体的切角、凸耳位置、出线口方向、输出轴的凸台高度，这些细节如果建模出现偏差，后期3D打印或者机加工的结构件就会出现装配不上的问题，尤其是输出轴与舵盘的配合公差，需要按照行业通用的间隙配合来建模，保证舵盘可以顺利压入输出轴，同时不会出现松旷的问题。
