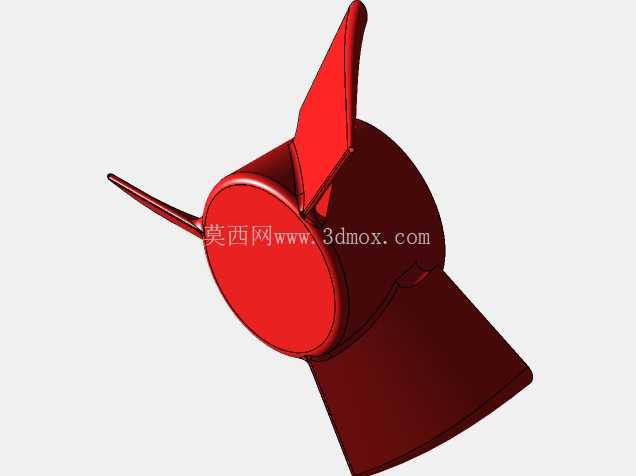

T60螺旋桨防水结构件三维设计

　　在水下推进、小型船舶动力、涉水作业无人装备的动力传输环节，螺旋桨配套的防水结构件是保障动力输出稳定性的核心部件，本次设计的T60规格螺旋桨防水结构件，主要适配小功率动力输出场景，解决动力轴与螺旋桨衔接位置的渗水、进水导致的内部传动部件锈蚀、电路短路等实际工程问题。从实际应用场景来看，这类结构件常应用在小型无人测绘船、水下作业ROV、岸边小型清理设备、休闲水上运动装备的动力端，长期处于干湿交替甚至完全浸没的工作环境，除了要满足基础的传动扭矩传递要求，还要耐受水流冲刷、水体杂质磨损、不同水质的腐蚀影响，因此在结构设计阶段，就需要把密封可靠性、装配便捷性、运行动平衡作为核心设计指标。

　　从产品功能特性来看，该结构件采用一体化筒式主体构型，内壁预留多道密封件安装槽位，可适配不同线径的O型密封圈、骨架油封等标准密封件，安装时可根据实际涉水深度、工作水压选择单道或多道密封组合方案，无需额外改动主体结构即可适配不同防水等级要求。结构件的一端设置与螺旋桨轮毂匹配的定位止口，止口位置做了公差收紧处理，装配时可实现螺旋桨与动力轴的同轴度快速定位，减少现场装配时的同轴度调校工作量，避免因装配偏心导致的运行振动、密封件偏磨问题。结构件侧面预留的固定卡位，可与动力端的壳体实现卡扣式连接，相比传统的螺栓周向固定方案，既减少了零件数量，也避免了螺栓孔位置的渗水隐患，同时拆装维护时无需额外工具即可完成密封件的更换，大幅降低户外作业场景下的维护难度。

　　设计思路上，首先围绕动平衡要求做了主体壁厚的均匀化处理，整个环形主体的壁厚差控制在0.2mm以内，避免高速旋转时因质量分布不均产生径向振动，进而影响密封件的贴合紧密度。内壁的密封槽位置做了圆角过渡处理，避免密封件安装时被锐边切损，同时槽底的粗糙度控制在Ra1.6以下，保证密封件受压时能均匀贴合槽壁，消除微观渗水间隙。考虑到实际使用中可能遇到的水中泥沙、纤维杂质缠绕问题，结构件的外露端面做了顺滑的弧面过渡，没有突出的棱角或凹槽，减少运行时杂质挂附的概率，即使有少量杂质附着，在水流冲刷下也能自行脱落，避免杂质堆积进入密封位置磨损密封件。

　　外形尺寸与安装边界方面，该结构件主体为环形构型，适配T60规格螺旋桨的轮毂安装尺寸，轴向总长度控制在满足双道密封安装的最小尺寸，避免过度增加动力端的轴向长度，影响整体设备的重心布局。径向最大外径与螺旋桨轮毂外径保持齐平，不会额外增加水流阻力，安装时与动力端壳体的配合间隙控制在0.1mm以内，配合位置可涂覆少量密封胶实现辅助密封。动力轴穿过的中心孔根据适配的轴径做了公差匹配，既保证轴转动时不会与孔壁产生摩擦，也不会因间隙过大导致密封件受挤压变形不均匀。在安装边界上，结构件的周向没有向外突出的安装耳，整个外轮廓为连续的环形面，因此在设备端的安装空间只需要预留与主体外径匹配的圆柱形腔体即可，不需要额外预留螺栓操作空间，对紧凑布局的小型动力设备非常友好。

　　从实际工程验证的角度，该结构的密封槽尺寸符合标准密封件的安装尺寸规范，不需要定制非标密封件，后期维护时可直接采购标准件替换，降低全生命周期的使用成本。结构件的材质适配方面，当前模型的壁厚设计可满足尼龙加纤、POM、不锈钢等多种常用工程材质的加工要求，不管是采用注塑批量生产，还是采用机加工小批量定制，都不需要对结构做额外调整，不同材质选型下的结构强度都能满足最高6000转/分钟的转速要求，不会出现高速旋转下的结构变形问题。在与螺旋桨的配合端，设置了周向传动卡位，可传递额定扭矩下的动力输出，不会出现螺旋桨与防水结构件之间的相对转动，避免配合面磨损导致的密封失效。
