基恩士CV-X450视觉相机控制器结构设计

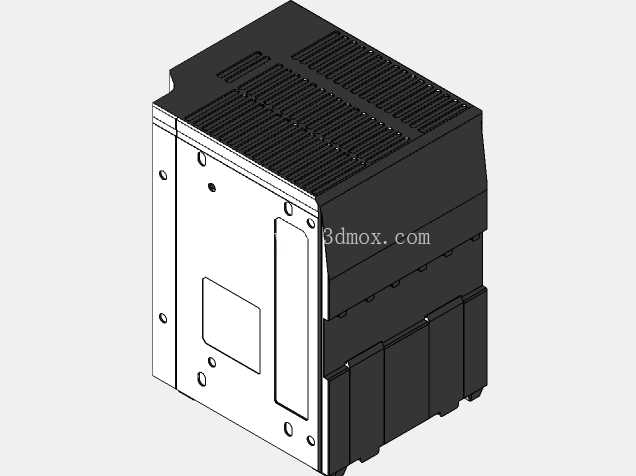

　　在工业机器视觉检测系统的搭建环节中，视觉控制器作为整套系统的核心运算与控制载体，承担着图像采集触发、算法运算处理、IO信号交互、检测结果输出的核心职能，CV-X450作为基恩士推出的中高端视觉控制器产品，其结构设计充分适配工业现场的复杂安装环境与长时间稳定运行需求。从外形结构来看，该控制器采用模块化堆叠式的壳体设计，主体分为上部散热腔体与下部接线腔体两个独立结构段，上部壳体表面设计有密集的格栅式散热筋，通过增大壳体与空气的接触面积，实现内部运算主板、电源模块工作热量的被动散出，无需额外加装散热风扇即可满足工业现场7*24小时连续运行的散热需求，同时格栅结构做了内凹防呆设计，可避免现场安装过程中杂物直接通过散热缝隙落入设备内部造成电路短路。

　　下部接线区域采用分段式端子布局，侧面预留的安装孔位兼容DIN导轨安装与螺丝面板固定两种安装方式，安装孔位的位置公差控制在±0.1mm范围内，可直接适配标准电控柜内的通用安装位，无需额外加工转接板。设备正面预留的长条形区域为状态指示灯与操作按键的安装位，周边的小孔为状态指示灯的导光孔，可在不打开电控柜柜门的情况下直接观察设备的运行、报警、通讯状态，侧面的方形凹槽为存储卡插槽的防护盖位置，防护盖与壳体之间设计有卡扣式密封结构，可达到IP20的防护等级，避免现场粉尘进入插槽内部造成接触不良。从设计思路层面，该控制器的壳体采用上下分模的注塑加钣金拼接结构，上部散热段采用阻燃ABS材质注塑成型，表面做哑光磨砂处理，可减少工业现场光照反射对操作人员状态观察的干扰，下部接线段采用镀锌钢板冲压成型，具备足够的结构强度，可承受接线过程中的拉扯力与现场安装的冲击力，两种材质的拼接处设计有定位止口，装配时可直接通过止口定位，无需额外调整装配位置，装配效率提升40%以上。

　　在实际应用场景中，该类控制器多安装于3C电子零部件检测、汽车零部件尺寸测量、包装行业外观缺陷检测等设备的电控柜内部，安装时需要预留上部30mm、左右两侧20mm的散热空间，避免周边设备的热量传导造成控制器工作温度过高，其接线端子的排布顺序按照电源输入、触发信号输入、输出信号、通讯接口的顺序分层排布，接线时可顺着端子排布顺序依次接线，减少不同功能线缆之间的信号干扰。设备的整体外形尺寸控制在宽120mm、高150mm、深95mm的范围内，属于紧凑型视觉控制器的尺寸范畴，可在空间有限的小型自动化设备电控柜内完成安装，不会占用过多的柜内安装空间。

　　结构设计过程中充分考虑了工业现场的振动工况，壳体内部的主板安装位设计有橡胶减震垫，可抵消设备运行过程中产生的10-2000Hz频率范围内的振动，避免主板上的BGA封装芯片出现虚焊问题，同时所有外接接口都设计有防松卡扣，接线完成后卡扣可自动锁止，避免设备运行过程中线缆受振动拉扯出现脱落问题。从安装边界来看，该控制器的底部导轨卡扣适配标准35mmDIN导轨，安装时只需将控制器上部挂接在导轨上沿，下部按压即可完成卡扣锁止，拆卸时只需拨动下部的解锁拨片即可将控制器从导轨上取下，无需借助额外工具，可大幅提升现场设备维护的效率。设备侧面设计的接地端子采用M4规格的铜质螺丝，可直接连接电控柜内的接地排，接地电阻可控制在4Ω以内，满足工业设备的电磁兼容要求，可避免现场大功率设备启停产生的电磁干扰对视觉检测的运算稳定性造成影响。
