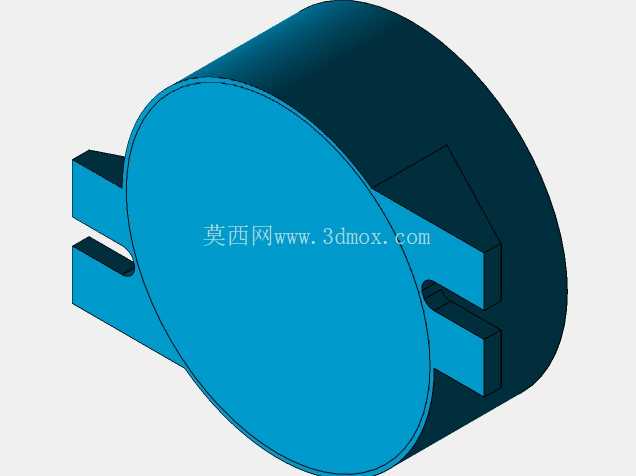

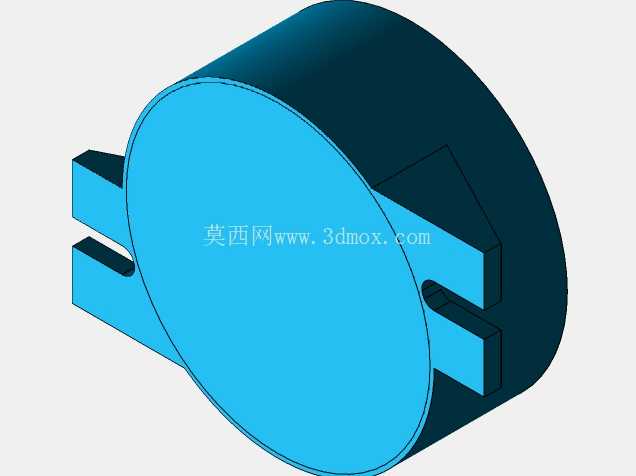

在开关电源、逆变电源、工业变频驱动这类存在高频纹波的电路场景里,滤波电容是保障输出电压稳定性的核心被动元件,这款额定参数30uF、耐压800V的滤波电容,主要适配高压直流母线侧的纹波滤除需求,常见于大功率电源变压器后端的整流输出回路,用来平抑整流后电压的交流脉动分量,避免纹波串入后级负载电路造成控制芯片误触发、功率器件工作异常等问题。从结构设计来看,这款电容采用圆柱形环氧包封主体,两侧伸出对称的直插式安装引脚,引脚做了扁形冲压处理,相比圆形引脚能增大与PCB焊盘的接触面积,提升波峰焊后的焊接可靠性,同时引脚的开槽结构可以在插装时适配不同厚度的PCB板材,减少插装过程中引脚弯折导致的内部芯体损伤风险。
设计过程中首先要考虑的是高压工况下的绝缘安全距离,电容主体的环氧包封层厚度经过核算,在800V直流工作电压下能满足爬电距离要求,避免引脚与周边金属构件出现飞弧放电问题;主体直径与高度的比例经过优化,既保证内部金属化膜卷绕的有效填充率,满足30uF的容量要求,又控制整体安装高度不会超出板载元件的常规限高,适配多数电源模块的内部堆叠空间。实际安装时需要注意,两个引脚的中心距是固定的,在PCB Layout阶段就要预留对应尺寸的安装孔位,孔位周边要避免布置高度超过电容主体半径的元件,防止电容插装后与周边元件发生结构干涉;电容主体的圆柱形外壳没有额外的固定卡扣,依靠引脚焊接后的拉力实现固定,在振动工况较强的设备中使用时,可以在电容主体与PCB之间点涂少量硅橡胶做辅助固定,避免长期振动导致引脚脱焊。
从功能特性上看,这款电容的容量公差控制在常规工业级范围内,等效串联电阻参数适配高频纹波的泄放需求,在电源变压器输出端的整流回路中,既可以滤除工频整流后的100Hz/120Hz低频纹波,也能吸收功率开关管动作产生的高频尖峰电压,配合电解电容、差模电感组成的滤波网络,能将直流母线的纹波电压控制在负载允许的范围内。设计建模时,对电容主体的圆弧曲面做了简化处理,没有复刻表面的丝印标识细节,重点还原了安装引脚的尺寸、主体直径与高度参数,方便结构工程师在做电源整机布局时直接调用模型做干涉检查,不需要反复核对实物尺寸;引脚的伸出长度做了标准化处理,预留了常规波峰焊所需的引脚伸出量,也可以根据实际安装需求修剪引脚长度,不会影响电容的内部结构。在高压电源设备的装配流程里,这类电容通常安排在PCB波峰焊工序前进行手工插装,插装时要注意电容主体的极性方向(如果是有极性电容的话,这款模型呈现的无极性结构也适配交流回路的滤波需求),避免反向安装导致电容击穿损坏;主体与PCB板面的间隙控制在1mm左右,既可以避免焊接时热量直接传导到电容主体导致包封层受热变形,也能预留出清洗助焊剂的空间,防止助焊剂残留长期腐蚀引脚焊接点。
不同于贴片式陶瓷电容的小容量特性,这款30uF的容量等级可以覆盖中大功率电源的母线滤波需求,800V的耐压等级适配三相380V整流后的直流母线电压(约540V),留有足够的电压裕量,应对电网波动产生的瞬时过电压不会出现击穿问题;两侧对称的引脚结构也让电容在PCB上的安装方向没有严格限制,方便Layout工程师根据板上空间灵活调整布置位置,不需要额外预留方向调整的空间。建模过程中对引脚的折弯位置做了明确的尺寸标注,实际生产中引脚的折弯点距离电容主体根部的距离有严格要求,距离过近容易导致引脚根部的密封层开裂,造成电容内部电解液干涸(如果是电解类型)或者潮气侵入,影响电容的使用寿命,模型里还原的引脚根部直角过渡结构,也提醒结构设计人员在做安装治具时要避开根部位置做夹持,防止装配过程中损坏元件。
