ACB终端32E3抽出式接线端子结构

　　在低压配电系统的空气断路器出线侧，这类抽出式接线端子承担着主回路电流导通与柜体插拔连接的核心作用，常见于抽屉式低压开关柜、电容补偿柜、变压器出线端的二次转接位置，日常运维中无需拆解主回路线缆即可完成断路器本体的抽拉检修，大幅缩短配电系统的停电维护时长。从结构设计逻辑来看，该端子采用L型折弯的导电基体，主体选用T2紫铜材质表面做镀锡处理，避免长期大电流工况下接触面氧化导致的接触电阻升高，折弯处做了R角过渡处理，规避电流通过直角区域时的集肤效应带来的局部温升过高问题。

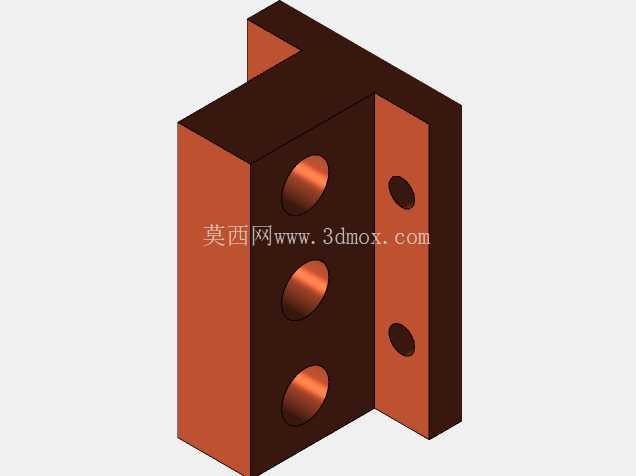

　　基体垂直面上开设三个等距排布的贯通安装孔，用于和断路器出线端的铜排通过螺栓锁紧，孔位边缘做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，也能在螺栓紧固时让平垫与接触面完全贴合，避免虚接引发的打火隐患；侧立面开设两个定位孔，用于和开关柜内的抽出式导轨支架配合，在断路器推入柜体时起到导向定位作用，保证主回路触头的对位精度，避免插偏导致的触头烧蚀。设计过程中需要严格控制安装边界尺寸，垂直安装面的三个孔位中心距严格匹配ACB系列32E3规格断路器的出线端孔距公差，孔位同轴度控制在0.1mm以内，避免安装时出现螺栓无法穿入的问题；侧立面的定位孔中心与垂直安装面的距离需要匹配柜体内导轨的安装基准，保证端子随断路器推入时，定位销能顺利滑入孔位，同时整个端子的外形轮廓不能超出断路器本体的安装安全距离，避免与柜体内的其他带电部件安全间隙不足引发爬电问题。

　　从实际使用场景出发，这类端子需要承载额定320A的长期工作电流，因此导电基体的厚度经过载流密度核算，选用6mm厚的铜板加工，保证长期满负荷工作时温升不超过国标规定的60K限值；折弯后的两个平面垂直度控制在0.05mm以内，保证安装后与断路器铜排、柜体支架的贴合度，减少接触间隙带来的发热问题。在三维建模过程中，需要重点还原孔位的相对位置关系、折弯处的圆角特征以及各个安装面的平面度要求，建模时先绘制基体的展开轮廓，通过钣金折弯特征生成L型主体，再分别在两个安装面上绘制孔位特征，所有孔位的位置尺寸都以安装基准面为原点标注，避免基准转换带来的尺寸误差；同时需要预留镀层厚度的尺寸余量，保证加工后成品的安装尺寸符合装配要求。

　　不同于普通的固定式接线端子，抽出式结构的端子需要反复承受插拔过程中的冲击力，因此在折弯根部做了加强筋结构设计，提升基体的结构强度，避免多次插拔后出现折弯变形导致的接触不良问题；接触面的粗糙度要求控制在Ra1.6以内，保证导电接触面积满足载流要求，加工时采用数控冲压完成孔位加工后再进行折弯，避免折弯后冲压导致的孔位变形。在配电设备选型时，这类端子需要匹配对应电流等级的断路器规格，安装时需要在接触面涂抹导电膏，进一步降低接触电阻，螺栓紧固时采用扭矩扳手按照规定扭矩锁紧，避免压力过大导致的螺纹滑牙或者压力不足导致的虚接发热。建模过程中还需要考虑端子与周边绝缘件的配合间隙，整个导电部分与柜体金属构件之间需要保留不小于12mm的爬电距离，因此在外形设计时控制端子的外轮廓尺寸，保证装配后满足低压配电设备的绝缘安全要求。
