LSIS-ACB空气断路器安装门框结构

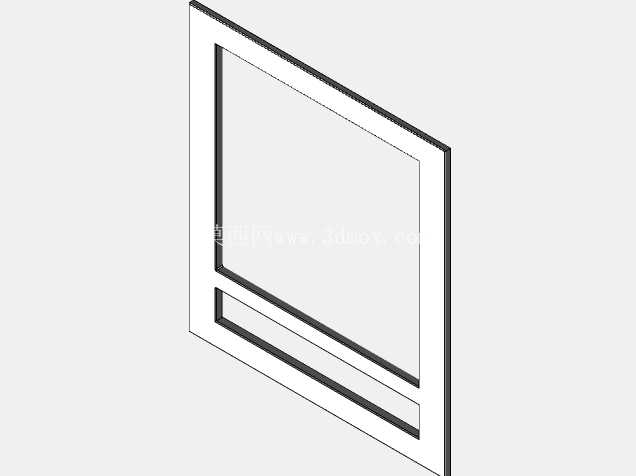

　　在低压配电系统的柜体装配环节，这类门框构件是空气断路器与柜面衔接的核心配套部件，主要承担断路器嵌入式安装时的面板定位、缝隙遮挡、操作面防护的作用，常见于固定式低压进线柜、母联柜以及大容量馈线柜的门板装配场景，适配框架式断路器的前装式安装需求。从结构设计逻辑来看，该构件采用一体化折弯成型的框体结构，整体轮廓与对应型号断路器的正面操作面轮廓完全匹配，主框体预留的大尺寸开口对应断路器的操作显示区域，下方窄长开口对应断路器的辅助状态指示、二次接线标识或者手动储能操作的避让空间，避免安装后遮挡断路器的操作部件与状态显示窗口。

　　设计过程中首先要匹配断路器的安装法兰边界尺寸，框体内圈的尺寸公差需要控制在合理范围，既要保证断路器操作机构能够顺利穿过，又要避免间隙过大导致柜内防护等级下降，同时框体的折边高度需要匹配柜门板的厚度以及断路器前端突出柜面的安装距离，保证安装后框体表面与柜面齐平，无凸起或者凹陷错位。从安装适配性角度，该门框的安装孔位完全对应断路器前端的固定螺孔位置，安装时无需在柜门板上额外加工非标的固定孔，只需要按照断路器的开孔尺寸在柜门板上开出对应通孔，将门框从柜门外贴合在开孔位置，断路器从柜内推入后，通过螺栓将断路器、门框、柜门板三者夹紧固定，这种安装方式能够有效分散断路器的安装应力，避免薄钢板柜门板因为断路器重量集中出现变形，同时门框的折边结构能够覆盖柜门板开孔的毛边，提升柜面的整洁度与防护性能。

　　在实际配电场景中，这类门框还承担着安全防护的作用，框体边缘做了钝化折边处理，没有尖锐毛刺，避免运维人员操作断路器时被划伤，同时平整的框面可以粘贴断路器的回路标识、操作提示标签，方便配电房的日常运维管理。设计建模时需要重点核对几个核心尺寸边界：首先是框体的整体外轮廓尺寸，需要保证能够完全覆盖柜门板的开孔边缘，覆盖宽度不小于15mm，避免因为开孔误差导致框体无法完全遮挡缝隙；其次是内圈两个开口的位置度，必须和断路器正面的操作区、指示区位置完全对齐，偏差不能超过1mm，否则会出现操作手柄卡滞、状态指示被遮挡的问题；再者是框体的厚度选型，根据柜门板的厚度不同，通常选用1.5mm到2.5mm的冷轧钢板作为门框基材，保证足够的结构强度，在断路器分合闸产生振动时不会出现共振异响，也不会因为长期受力出现变形。

　　另外在细节设计上，框体与柜门板接触的一面可以预留粘贴密封胶条的槽位，在对防护等级有要求的配电场景中，加装发泡密封胶条后能够提升柜体前门的防护等级，防止灰尘、潮气从开孔缝隙进入柜内，适配更多不同使用环境的配电柜体需求。这类构件虽然属于配电设备的配套辅件，但在实际装配中直接影响低压柜的装配精度与外观质量，建模过程中需要完全匹配对应型号断路器的安装接口尺寸，不能出现通用化的尺寸偏差，否则会导致现场安装时无法对位，需要返工修改柜门板开孔，影响配电设备的装配交付效率。
