手扳压机配套空心套筒结构件

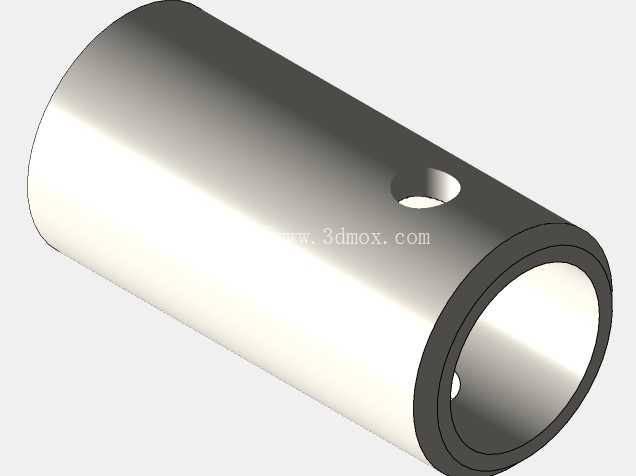

　　该空心套筒类零件是手扳压机设备中的核心配套承压部件，在小型手动压装作业场景中承担力传导、工件定位、压头导向的多重作用，常见于电子元器件引脚压合、小型轴承装配、五金件铆接、塑料件热熔压接等小吨位手动压力加工工位，适配小批量多品种的零散加工场景，是维修车间、小型装配线、实验室试制工位常用的工装组成部分。从结构设计逻辑来看，该零件采用厚壁空心圆筒作为主体构型，内壁做高精度光整加工，可在压装作业时为压杆提供稳定的滑动导向，避免压头下行过程中出现偏载，保证压装力始终沿轴向传递，减少压装过程中工件出现歪斜、压伤的概率；筒身径向开设的通孔为定位销安装位，可根据不同压装行程需求，插入定位销限制压杆的下行极限位置，适配不同高度工件的压装需求，也可作为过载保护的触发结构，当压装力超过设计阈值时，销钉受剪断裂，避免设备主体结构出现不可逆变形。

　　零件两端的环形端面经过平面度处理，一端作为与压机机架贴合的安装基准面，安装时可直接嵌入压机底座的定位止口内，无需额外调整即可保证与压杆的同轴度，另一端作为承压受力面，可根据作业需求加装不同规格的压头接杆，拓展设备的加工适配范围。从安装边界来看，该零件的外径尺寸适配常规小型手扳压机的机架安装孔位，内壁孔径匹配标准规格的圆柱形压杆，筒身长度覆盖常规小零件压装的常用行程范围，径向通孔的位置经过受力校核，既保证定位销的抗剪强度满足额定压装力要求，也不会过度削弱筒身的整体结构刚度，厚壁设计可承受手扳压机作业时的周期性压应力，长期使用不易出现筒身胀裂、内壁拉伤的问题。

　　在实际使用过程中，该零件的空心结构可大幅降低自身重量，同时为压装过程中排出的碎屑、加工余料提供下落通道，避免杂物堆积在筒内影响压杆滑动，内壁的光滑表面可减少压杆往复运动的磨损，延长配套压杆的使用寿命。设计阶段针对该零件的受力特性做了针对性优化，筒壁厚度从承压端到安装端做了等强度匹配，在保证整体结构强度满足额定压装力要求的前提下，尽可能减少不必要的材料冗余，降低零件自身重量，同时筒身外圆做了防锈处理，适配车间多油污、多粉尘的作业环境，日常维护仅需定期向内壁加注少量润滑脂即可保证滑动顺畅，无需复杂的保养流程。

　　该零件可直接替换同规格手扳压机的磨损套筒部件，也可作为自制小型手动压装设备的标准导向承压件使用，结构简单可靠，没有复杂的异形曲面，加工工艺性好，常规车削、钻削工序即可完成加工，适合小批量自制加工或者批量备件生产。
