五毫米规格LED聚光光学透镜结构设计

　　在工业照明、消费电子背光、设备状态指示、小型信号光源的结构配套设计中，小尺寸LED透镜是决定光效利用率、出光角度一致性的核心配套零件，本次涉及的五毫米规格LED透镜，是针对直插式5mm封装LED做的配套光学结构件，日常选型中经常会遇到裸LED出光发散、光斑不均、照射距离不足的问题，这类透镜就是为解决这些实际工程痛点设计的。

　　从实际应用场景来看，这类小尺寸透镜覆盖的领域非常广，在工业控制柜的面板指示灯组里，它可以把LED的发散光线收拢成指定角度的光束，避免相邻指示灯之间出现光串扰，让操作人员在三米外就能清晰识别设备的运行状态，不会因为光线漫反射导致状态误判；在小型消费类电子产品的按键背光结构里，它可以把侧贴或者直插的LED光线均匀导向按键表面，避免出现按键边缘亮、中心暗的光斑问题，同时不需要额外增加导光膜的层数，压缩整机的装配厚度；在小型安防设备的红外补光单元里，同规格的红外透镜可以把红外LED的出光角度压缩到15到30度区间，提升有效补光距离，减少红外光在近距离的漫反射浪费，让夜间成像的画面中心亮度更均匀，不会出现中心过曝、边缘亮度不足的问题；甚至在一些小型玩具的发光模块、车载内饰的氛围灯点缀点位、户外便携设备的电量指示区，都能看到这类小尺寸透镜的应用，它的适配场景核心就是小空间内的LED光线调控，不需要大尺寸的光学结构，就能实现基础的聚光、匀光效果。

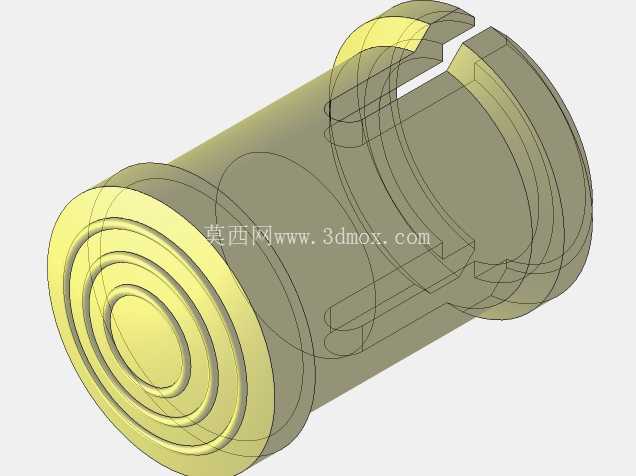

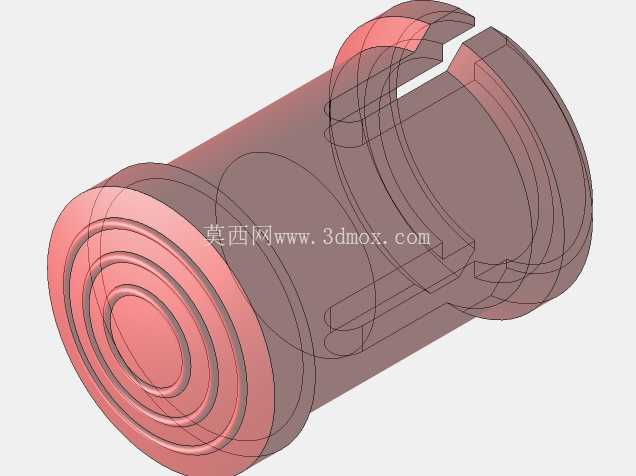

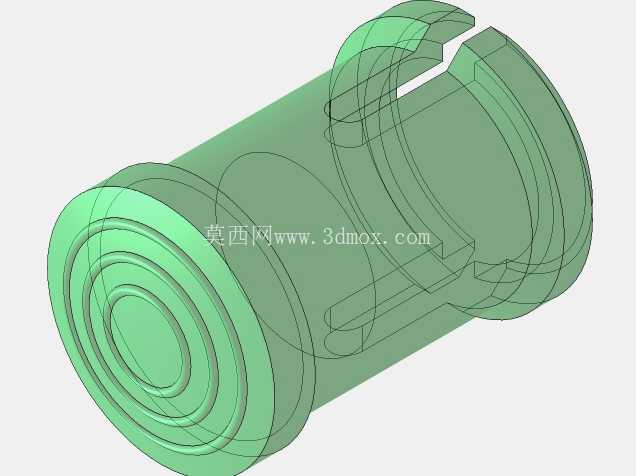

　　从产品功能特性上来说，这款五毫米透镜的光学面采用的是单凸透镜面设计，入光面做了和5mm直插LED灯头匹配的内凹球面，装配时可以直接套在LED灯珠的头部，不需要额外做复杂的对准结构，入光面的曲率是按照LED裸灯的出光角度做的匹配设计，LED发出的大角度光线进入透镜时，会在入光面第一次折射收拢，再经过外凸的出光面第二次调整角度，最终把原本120度左右发散角的LED光线，收拢到20到30度的有效出光角度，光效利用率比裸灯直接照射提升40%以上，同时透镜的侧壁做了磨砂遮光处理，避免光线从侧壁漏出形成杂光，保证出射光斑的边界清晰，没有明显的黄边或者暗区。透镜的边缘做了0.2毫米的装配定位裙边，安装时可以直接卡在PCB板对应的定位孔里，裙边的厚度公差控制在0.05毫米以内，装配后不会出现透镜歪斜、光轴偏移的问题，不需要额外点胶固定也能保持位置稳定，适合波峰焊或者手工焊后的快速装配，提升产线的组装效率。

　　从设计思路的角度来说，这款透镜在建模初期首先确定的是光轴和LED灯珠的同轴度要求，整个透镜的回转中心必须和LED的发光中心完全重合，偏移量不能超过0.1毫米，否则会导致出射光斑偏斜，一侧亮一侧暗，所以建模时首先以LED灯珠的发光点为原点建立基准坐标系，先绘制入光面的内凹曲面，曲面的曲率半径经过反复调整，保证LED发出的不同角度光线都能尽可能多地进入透镜内部，减少界面反射带来的光损；之后绘制外凸的出光面，通过调整出光面的曲率来控制最终的出光角度，同时在曲面衔接处做了R0.1的圆角过渡，避免注塑成型时出现应力集中，导致透镜内部出现裂纹或者折射不均的问题。透镜的整体高度控制在8毫米以内，最大外径6毫米，这个尺寸边界是为了适配多数小型设备的面板安装空间，不管是面板厚度1毫米的薄型控制柜，还是内部空间紧凑的手持设备，都有足够的安装余量，不会和周边的结构件产生干涉。安装定位裙边的外径设计为7毫米，对应的PCB安装孔直径推荐为7.1毫米，装配时的间隙控制在0.1毫米，既可以轻松放入，又不会出现过大的旷量，裙边下方还做了0.3毫米的让位缺口，避开LED灯珠引脚的焊接凸起，保证透镜安装后可以完全贴紧PCB表面，不会被焊锡顶起导致光轴偏移。

　　在实际选型匹配的时候，需要注意这款透镜适配的是标准5mm直径的直插式LED，也就是行业内常说的F5封装灯珠，如果是贴片式的2835、3528灯珠，因为发光面位置和尺寸不匹配，是无法直接套用的；另外透镜的材质一般采用光学级PMMA，透光率可以达到92%以上，耐温范围在-40到85摄氏度，满足多数工业和消费类产品的工作温度要求，如果是需要过回流焊的高温装配场景，可以更换为PC材质的同结构透镜，耐温可以提升到120摄氏度，但是透光率会略低2%左右。在做结构排布的时候，相邻两个透镜的中心距建议不小于8毫米，避免距离过近导致透镜侧壁互相挤压，同时也能减少相邻光源之间的光串扰，如果是做密集的指示灯阵列，可以在透镜之间增加0.5毫米厚的黑色遮光隔圈，进一步提升显示的清晰度。

　　很多结构设计新手在做这类小透镜配套的时候，容易忽略透镜和LED之间的装配间隙，要么间隙过大导致光线在空气层里乱反射形成杂光，要么间隙过小导致装配时压到LED灯珠，造成灯珠引脚脱焊或者芯片损坏，这款透镜的内凹入光面和LED灯头之间预留了0.15毫米的均匀间隙，既不会因为接触磨损LED的封装表面，又能尽可能减少空气层的厚度，降低光损，这个间隙值是经过多轮装配验证确定的，兼顾了装配便利性和光学性能。另外透镜的出光面做了高光抛光处理，表面粗糙度控制在Ra0.02以下，避免表面的细微划痕导致光线散射，影响光斑的均匀性，建模时也特意没有在出光面做任何微结构，就是为了保证聚光后的光斑圆润，没有网格或者条纹状的光影，适合对光斑质量要求较高的指示类应用场景。
