LUKMA LK-T1密封式按钮控制盒结构

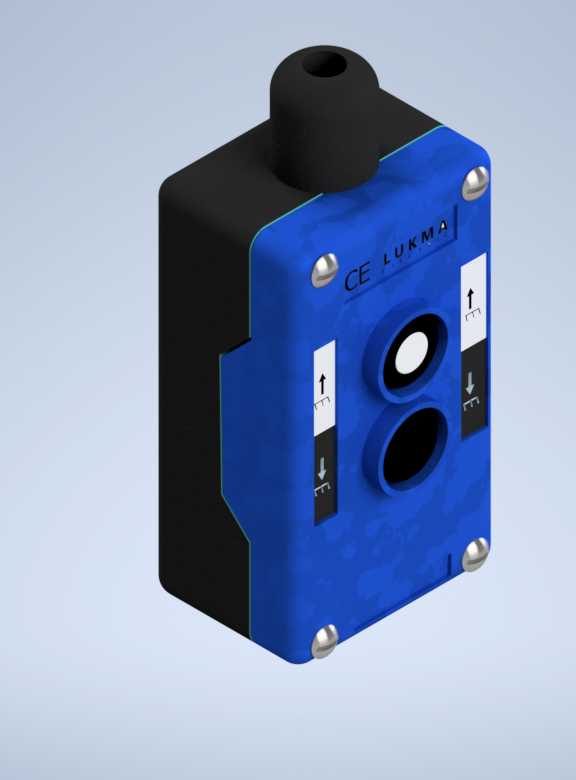

　　这款密封式按钮控制盒多用于工业现场的分布式操作点位布设，常见于机床旁侧操作工位、自动化生产线段的急停与启停控制节点、户外小型设备的本地操作端，以及潮湿多粉尘工况下的设备手动控制场景，相比裸露安装的按钮元件，其封闭壳体能够为内部触点提供可靠的防护，避免切削液飞溅、粉尘沉积、意外磕碰对按钮操作可靠性造成影响。从结构设计来看，壳体采用分体拼接式结构，主体蓝色部分为工程塑料注塑成型，背部黑色模块为线缆引入腔体，顶部的黑色凸台是线缆穿入的格兰头安装位，线缆从该位置引入后可直接接入内部按钮的接线端子，无需额外开设走线槽，安装时仅需在设备面板或支架上预留对应固定孔位，通过壳体四角的金属嵌件螺母即可完成紧固，四个角的金属固定件直接嵌装在塑料壳体内部，避免长期紧固受力造成塑料壳体开裂，同时也能保证多次拆装后固定强度不出现衰减。

　　壳体正面预留了两个按钮安装位，当前配置的是一上一下两个带方向标识的按压式按钮，分别对应设备的上升与下降动作控制，按钮旁侧的箭头标识采用模内注塑成型，不会因为长期摩擦触碰出现标识脱落，两个按钮的安装孔位采用标准工业按钮开孔尺寸，后续维护时可根据实际控制需求更换为急停按钮、旋钮开关或者带灯按钮，无需对壳体进行二次加工。壳体侧面的卡扣结构用于实现前后壳体的快速扣合，装配时不需要额外打胶或者使用大量螺丝，日常维护拆开检查内部接线时，只需拨开侧边卡扣即可分离前后壳体，操作便捷同时能保证结合面的密封性能，结合面处预留的密封胶条安装槽，可配套截面为圆形的橡胶密封胶条，实现壳体整体的IP65级防护能力，能够满足户外露天安装、车间切削液喷淋区域的使用要求。

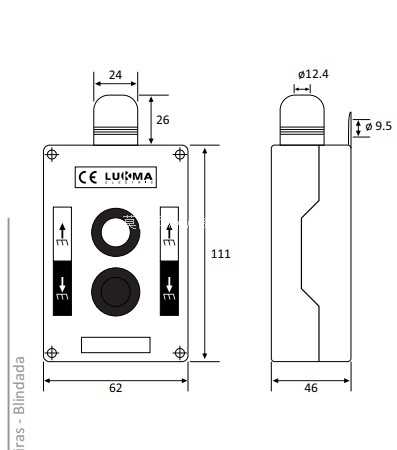

　　从安装边界来看，该控制盒整体为方正的立方体结构，边角做了小圆弧过渡，没有突出的尖锐结构，安装时所需的横向与纵向空间仅需比壳体外形尺寸大出10mm左右的操作余量即可，线缆引入方向为垂直向上，布线时需在顶部预留足够的线缆弯曲半径，避免线缆过度弯折造成外皮破损。设计过程中充分考虑了现场操作的人机工程学，按钮的按压行程设置为3mm左右，按压力度控制在5N上下，操作人员佩戴劳保手套时也能准确触发，不会出现按动无反馈或者误触发的情况，壳体表面采用哑光磨砂处理，在车间强光环境下不会产生反光晃眼的问题，操作人员从不同角度都能清晰识别按钮旁的操作标识。

　　内部的接线空间预留充足，两个按钮的接线端子距离壳体内壁留有15mm以上的操作空间，接线时可轻松完成端子压接与线路整理，不会出现线路挤压造成的绝缘层破损问题，背部的线缆腔体内部预留了扎带固定位，线缆穿入后可通过扎带将线缆与壳体固定，避免外部拉扯线缆时将接线端子扯松脱落。这类密封按钮盒在实际产线改造中应用十分灵活，既可以单独作为一个本地操作站固定在设备旁的支架上，也可以多个组合安装在大型设备的操作面板上，用于不同动作单元的独立控制，其标准化的安装尺寸与通用的按钮开孔，能够直接替换市面上同规格的老旧控制盒，不需要对原有安装孔位进行修改，大幅降低现场改造的工作量。壳体材质选用的是增韧型工程塑料，具备一定的抗冲击能力，现场发生工具意外磕碰的情况时，不会出现壳体碎裂的问题，同时材料具备耐油污、耐弱酸碱腐蚀的特性，长期在车间油污环境下使用不会出现壳体脆化、表面变色发粘的问题，使用寿命相比普通PVC材质的控制盒更长。
