红色蘑菇头急停按钮控制组件

　　在工业设备的电气控制回路设计中，急停按钮是所有涉及人员操作、存在机械运动风险的设备必须配置的安全元件，这款红色蘑菇头急停组件，是针对设备面板安装场景开发的常闭型安全控制部件，广泛适配各类机床、自动化生产线、输送设备、起重机械的操作面板与设备侧方易触及位置，满足设备安全规范中急停元件必须醒目、易操作、触发后自锁的硬性要求。从实际使用场景来看，这类急停按钮通常安装在设备操作工位的伸手可及范围内，当设备出现异常工况、人员误操作触发风险或者现场出现紧急状况时，操作人员不需要精准瞄准，只需手掌拍向蘑菇头部位即可触发开关动作，直接切断设备的控制回路电源或者安全回路信号，让运行中的设备快速进入停止状态，避免机械伤害、设备碰撞等事故扩大。

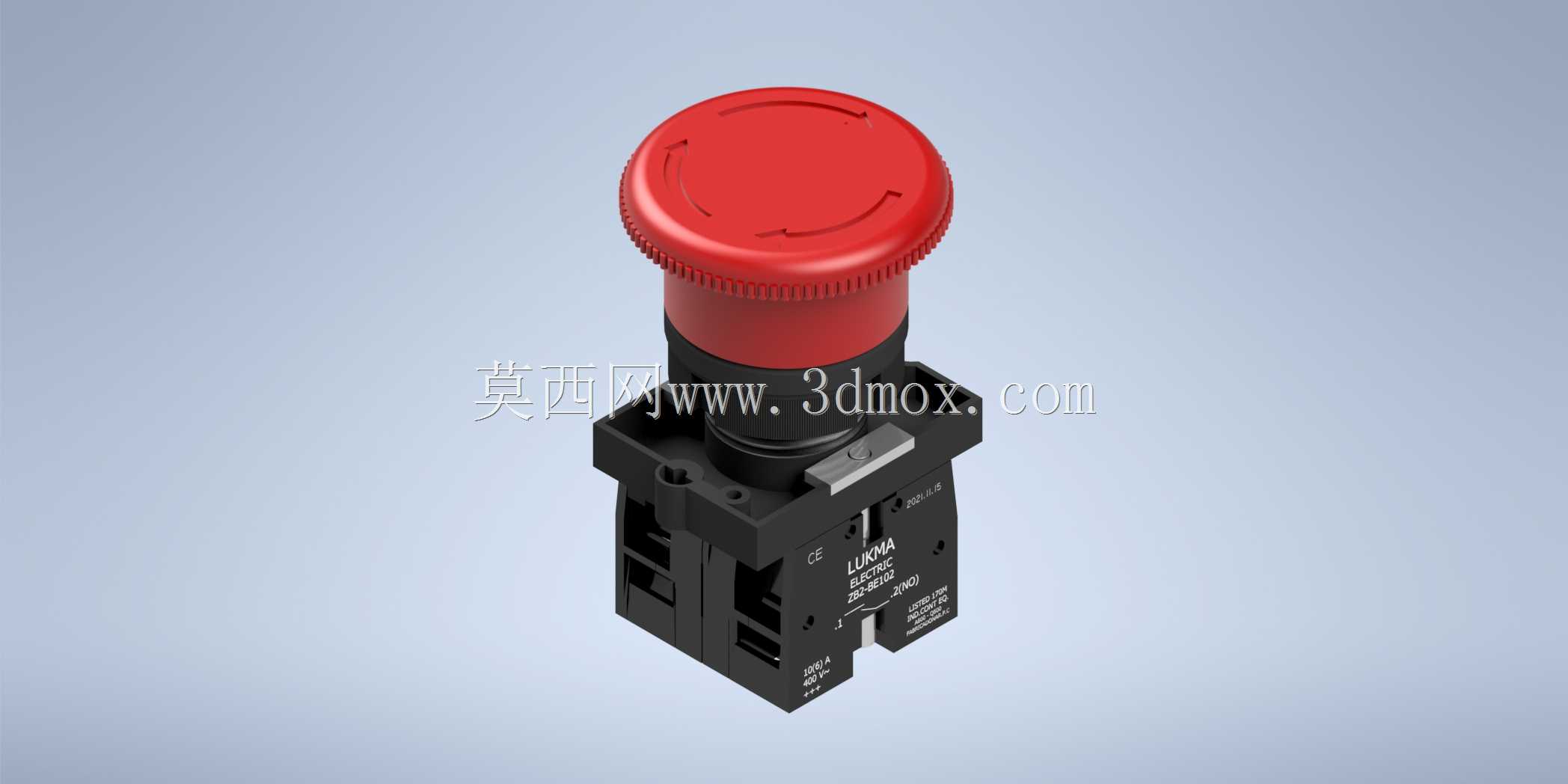

　　这款急停组件采用标准的面板安装卡扣结构，安装孔位适配行业通用的22mm直径面板开孔，安装时不需要额外的固定螺丝，直接将按钮主体从面板正面插入开好的安装孔，从背面卡上配套的固定卡扣即可完成安装固定，安装后按钮主体与面板贴合紧密，防护等级可以满足常规工业车间的防尘防溅要求，适配大多数无强腐蚀、无长期浸水的工业现场环境。从结构设计来看，按钮头部采用大直径的红色蘑菇头造型，头部表面做了防滑的纹理处理，拍压时不会出现手掌打滑的情况，头部下方的红色基座带有旋转复位的箭头标识，触发急停后按钮会保持在按下的自锁状态，必须按照标识方向顺时针旋转蘑菇头才能让按钮复位，避免现场误碰导致设备意外重启，符合安全回路的设计规范。

　　下方的触点基座采用模块化的组合结构，可以根据实际控制回路的需求搭配不同数量的常开、常闭触点模块，本次模型呈现的是双触点基座配置，包含两组独立的触点回路，可以同时接入安全回路与设备状态信号回路，触发时同时切断动力控制回路、给PLC或者安全继电器传输急停触发信号，满足不同设备的安全等级设计要求。触点部分采用自清洁的滑动接触结构，长期使用不会因为触点表面积尘、氧化导致接触不良，按钮的操作力经过调校，既不会因为操作力过大导致紧急情况下拍按无法触发，也不会因为操作力过小导致日常轻微磕碰就误触发急停，动作行程控制在合理范围内，拍按到位后有清晰的手感反馈，操作人员可以明确感知到急停已经成功触发。在三维建模的细节处理上，模型完整还原了按钮头部的防滑纹理、旋转复位标识、基座上的触点接线标识、卡扣结构的细节特征，安装尺寸完全按照实物的实际尺寸绘制，面板安装后的突出高度、背面触点基座的占用深度都和实物一致，结构设计人员在做设备面板布局、电气箱内部走线空间校核时，可以直接调用这个模型进行装配干涉检查，不需要反复测量实物尺寸调整安装空间，避免出现面板开孔位置错误、安装后按钮与箱体内其他元件碰撞的问题。

　　在设备选型匹配时，这类急停按钮需要和设备的安全回路电压、触点容量匹配，常规工业场景下这款组件的触点可以适配常见的24V直流控制回路、220V交流控制回路，满足大多数中小型工业设备的急停控制需求，安装时需要注意按钮头部的红色醒目度，不能在按钮周围张贴其他遮挡标识，保证紧急情况下操作人员可以第一时间找到急停位置。从结构可靠性来看，这款急停组件的机械寿命可以满足数十万次的操作需求，急停触发的自锁结构采用金属卡扣配合塑料基座的设计，长期反复触发、复位不会出现结构磨损导致的自锁失效问题，触点部分的导电件采用铜合金镀银处理，接触电阻小，长期通过控制电流不会出现触点发热烧蚀的情况，适配工业现场长期不间断运行的设备使用需求。
